北京城市副中心图书馆项目为城市副中心未来地标性建筑是城市副中心“一带、一轴、两环、一心”规划格局的重要组成部分，也是北京市“统一规划、统一设计统一施工、统一管理”的试点项目。项目总建筑面积约7.5万平方米建成后将成为立足城市副中心辐射京津冀的实体智库和现代化复合型图书馆。

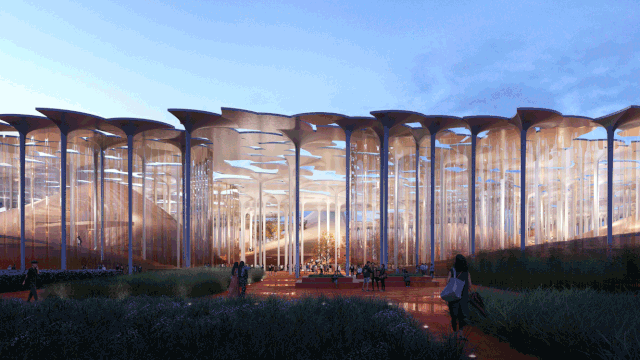

北京城市副中心图书馆是坐落于绿心公园的“书山智库”，又名“森林书苑”，设计理念源于中国传统文化符号“赤印”，融入了钢结构森林伞盖、银杏树叶等灵感。
国内首例的自承重互为肋幕墙体系
为了使图书馆整体效果更通透、明亮，实现室内山体景观与室外绿化景观融合延伸的设计效果，项目采用了高度方向无分格的超高玻璃幕墙，外立面由276块超高玻璃幕墙玻璃围绕而成。

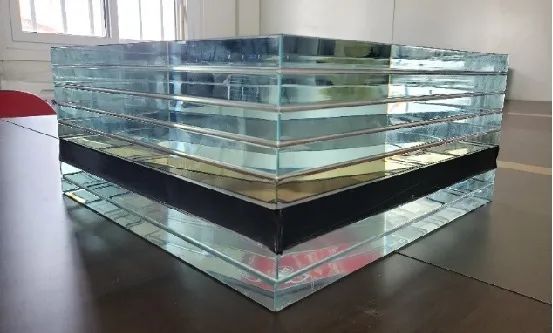

该项目采用自承重互为支撑玻璃幕墙系统，是全球首个运用折线玻璃造型，作为建筑支撑体系的幕墙系统，单块玻璃高达15.5米，宽度2.5米，厚度132.6毫米，也是目前世界上最厚、最重的幕墙玻璃。
BIM 把控，驱动精准快速建造
为确保玻璃幕墙体系的结构安全性，项目从前期深化设计阶段，对“互为玻璃肋大玻璃系统”，受力体系进行深化在系统设计上实现结构设计创新同时结合BIM技术，大幅优化该系统的安全性能使得该项目276块超宽超大玻璃一次性吊装完成并验收通过。

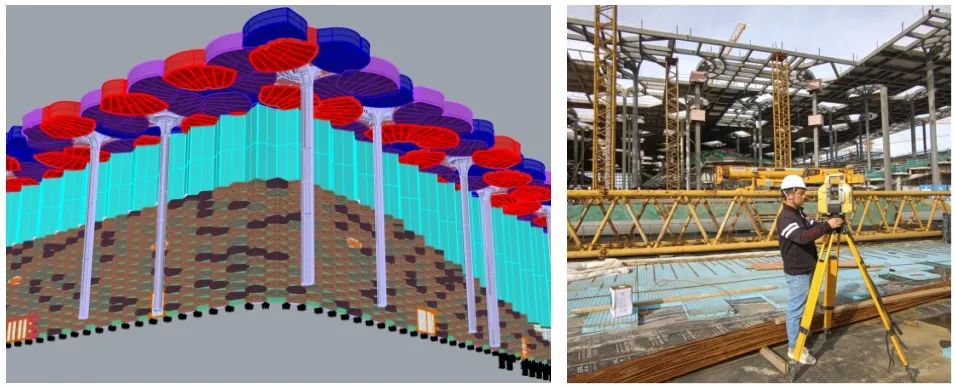

该项目示范极致测量，实现毫米级幕墙尺寸控制。项目主体为钢结构，受温度、结构沉降、地面沉降影响。幕墙尺寸变化多样，为后续材料下单带来的极大干扰，为充分了解结构沉降、形变，对幕墙尺寸的影响，项目充分运用智慧施工3D扫描结合BIM的方式，进行现场尺寸复核，找出结构偏差并根据偏差位置调整图纸，最终实现精准下单将整体下单尺寸误差控制在允许的限差之内。

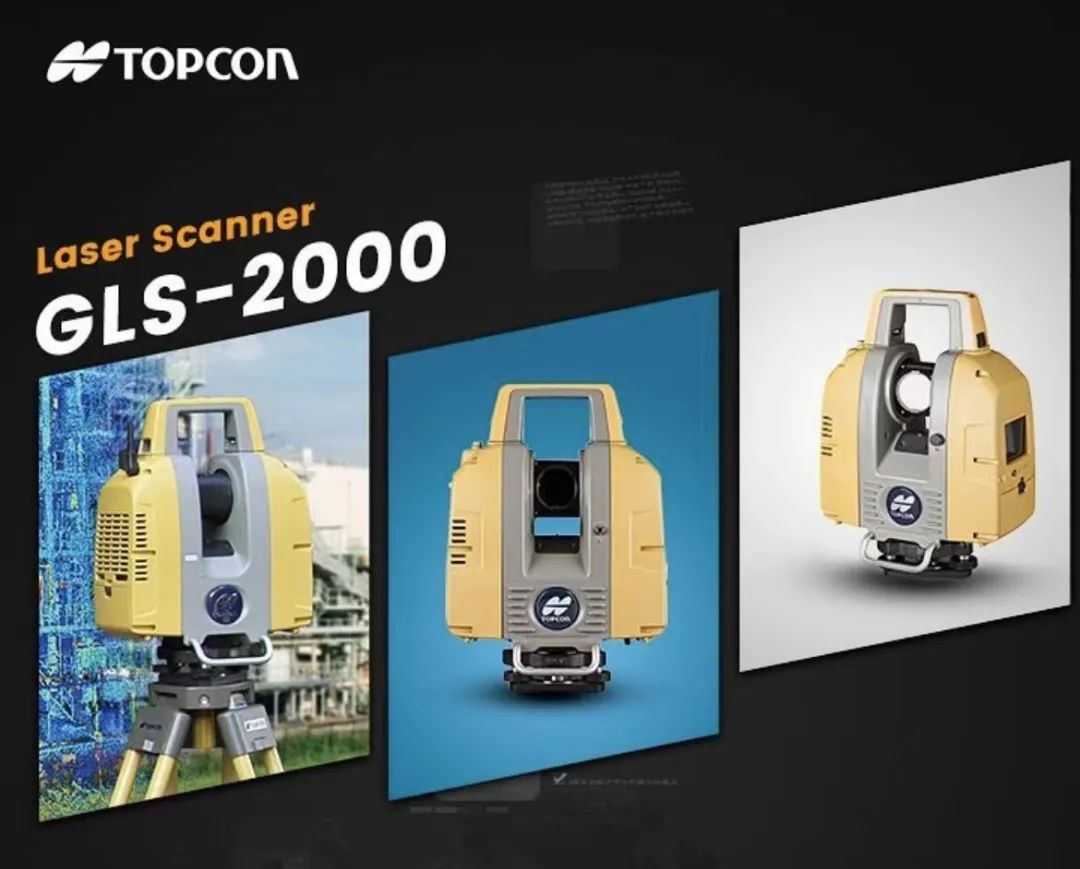

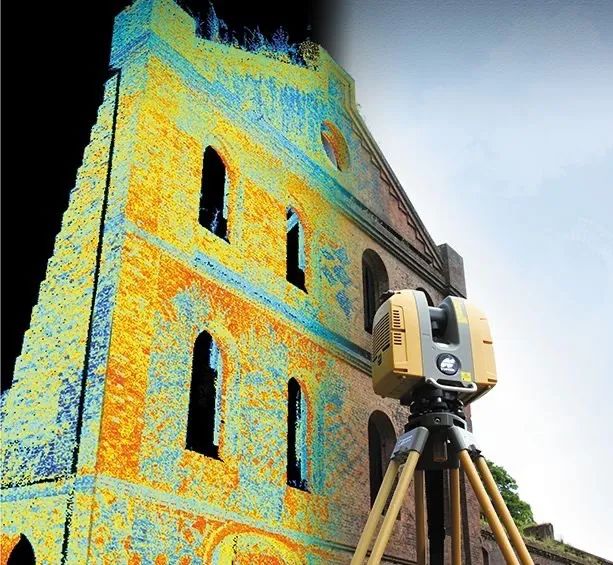

在智慧施工中使用到了一款拓普康GLS-2000高精度、高效率、智能化的三维激光扫描仪，针对BIM行业主要特点如下：
扫描半径500米，扫描精度2mm@150m，全景扫描；
可自动量高、可扫描棱镜的三维激光扫描仪，保证精度的同时还提高了工作效率；
内置广角+长焦双数码相机、七种扫描模式，满足不同需求。

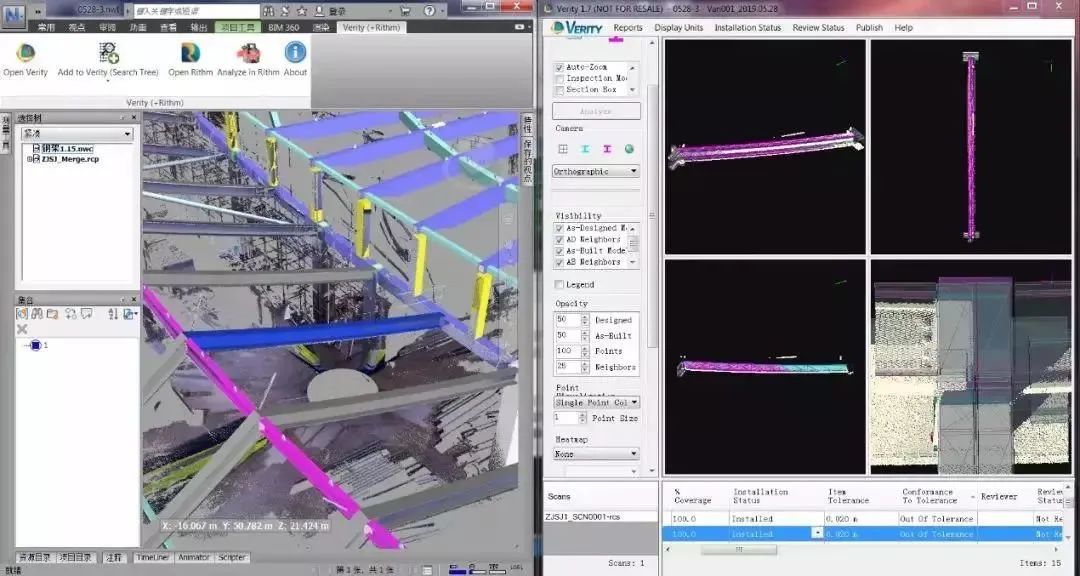

GLS-2000还可以加配拓普康旗下的一款质量检测软件Verity：它是专门为施工质量检测而设计的一款软件。可以自动检测出设计模型与现状点云之间的偏差，并可以单独提取出每个部件之间误差，把超限部位（点云+模型+报表）单独发送给设计人员，以便设计部门做有针对性整改。
整个项目将安装144根钢柱，每根钢柱未来都将被装饰成“树干”，屋顶由144片形如银杏叶片的钢结构拼接而成，犹如伞盖，为市民营造出置身森林之感。项目建设预计历时3年，计划2022年12月底完工。届时，北京市将再添一处新地标！
