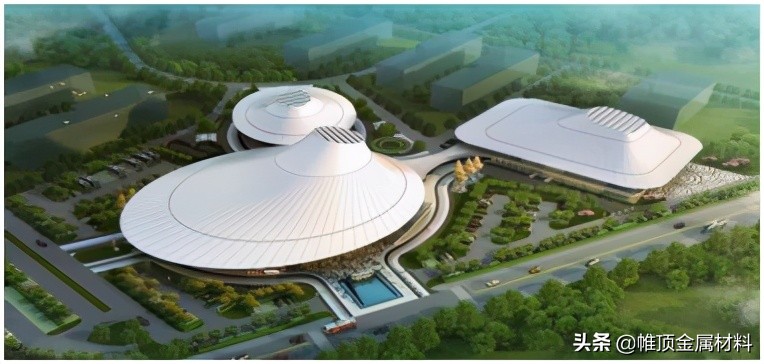

榆林职业技术学院（高颜值的金属屋面）

榆林职业技术学院体育馆

新项目有比赛馆、游水训练馆及热身运动训练馆三个单个工程项目，该新项目建筑面积为 29188.35㎡，平屋面总面积22137.3㎡.在其中比赛馆地底一层、地面上行为主体一层，部分三层，建筑密度42.6m；热身运动训练馆地面上行为主体一层，部分二层，建筑密度28.83m；游水训练馆地底一层、地面上行为主体一层，部分二层，建筑密度30.03m。

榆林职业技术学院体育馆

该工程项目主体工程种类为钢－框架剪力墙，甲乙级体育文化工程建筑，比赛馆与热身运动馆屋盖为双曲面单面网壳构造，游水训练馆屋架为钢管桁架构造。

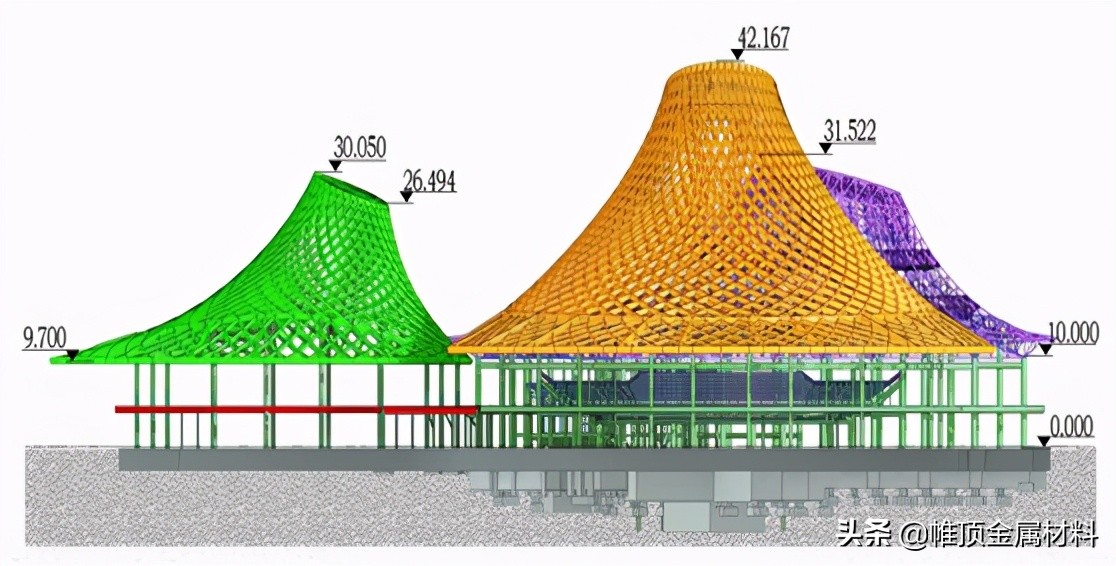

3D建筑图

三个展览馆平屋面选用金属材料压型钢板 防火岩棉板 PVC单面防水材料管理体系。

金属结构层

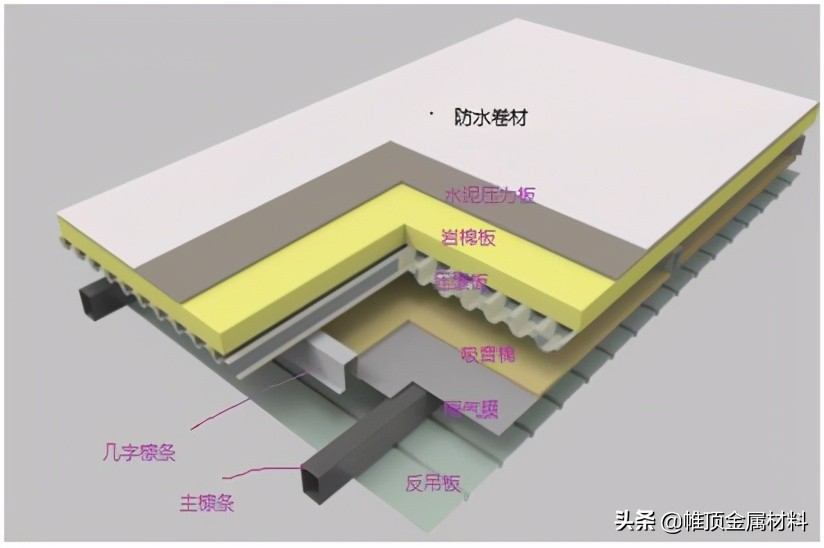

▲金属屋面构造

金属屋面构造从上向下按顺序为：

①地面防水：1.5厚乳白色PVC单面防水材料，与底层满粘；钢筋搭接总宽≥80mm，暖风电焊焊接；② 控制面板层：8厚水泥纤维板；③隔热层：100厚密度高的憎水性型防火岩棉板。密度180kg/m³，50 50分层次通风铺装，最底层带1.5厚玻璃纤维网混凝土粉细砂整体面层；④底板层：900型镀铝锌板压型板，基钢板薄厚≥0.8mm；⑤平屋面次檩条：80*120*20*4热镀锌几字衬檩；⑥隔土层：0.3厚PE隔充气膜，与吸声棉与此同时固定不动；⑦吸声层：50厚极细玻璃纤维丝吸声棉毯，0.45厚无纺布反贴于吸声棉下边；⑧平屋面主檩条：矩形钢管150*100*4，按段与主钢结构对穿螺钉连接，空隙80mm；⑨房间内破孔装饰面板：900型镀铝锌板破孔压型板，0.5厚波高≥15mm，固定不动于主檩条下。二、平屋面构造层施工步骤

图纸

▲金属屋面实际效果

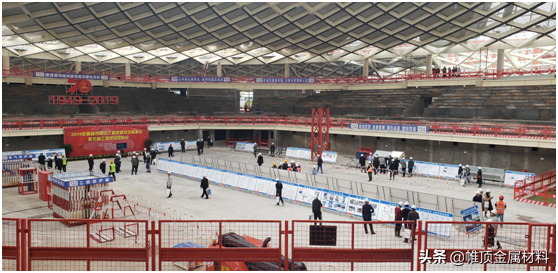

工程项目全景相片

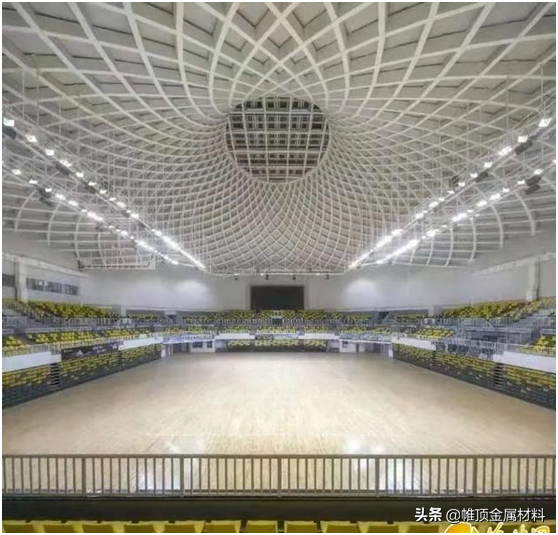

▲房间内实景拍摄

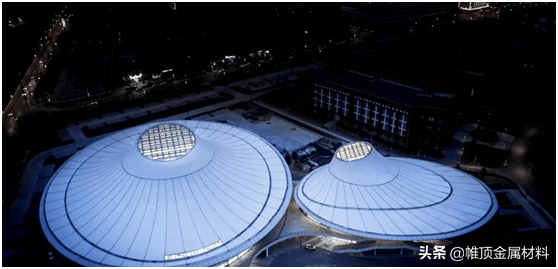

▲榆林市岗位技术学校体育场馆软性防水卷材金属屋面工程项目城市夜景
