客户送修一台外星人ALIENWARE 17游戏本,描述说笔记本电脑突然冒火,放电脑的桌子都烧黑了一块。

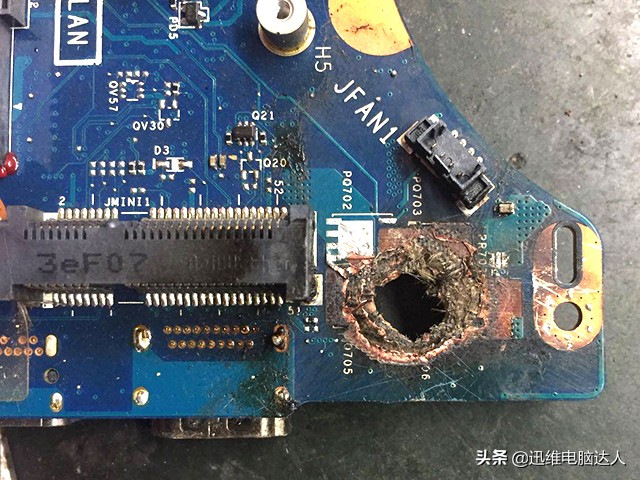

拆机,笔记本电脑主板被烧的惨不忍睹,目测,保护隔离4个P管都烧爆了,这是此笔记本的一个通病。整理后,如图:
打阻值公共点还是大短路,清理干净烧了个大洞。

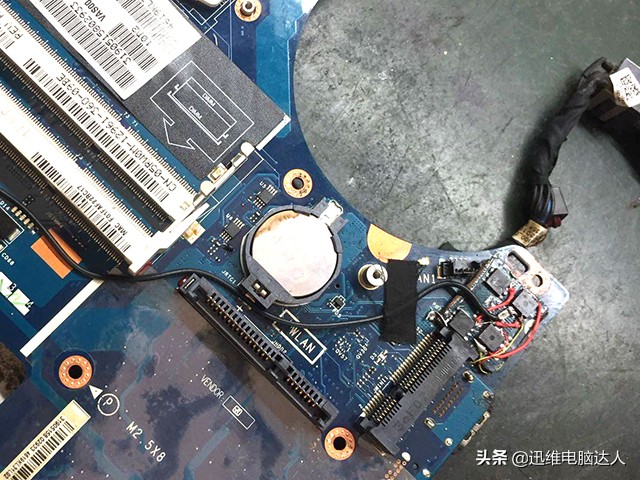

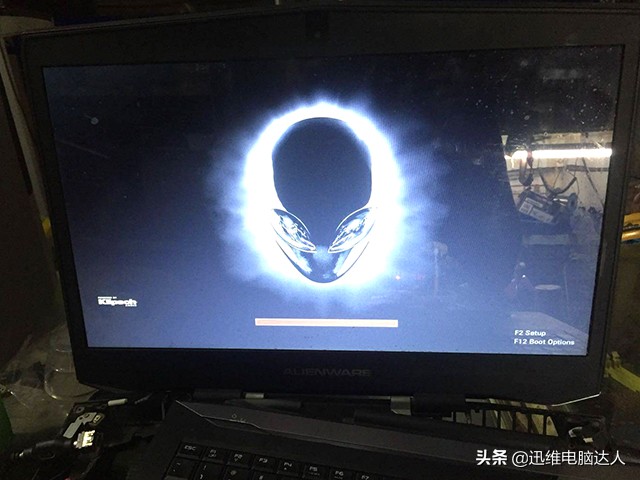

没有办法,看来只能按图纸改了块小板进去,上电可以显示。
开机测试,CPU跑分只有17000(i7处理器),检查发现插适配器不充电但显示正在充电,关机后又可以正常充电,开机不充,示波器打了MOS管确定。
用电池调高性能模式可以跑分7万左右,下载CPU-Z测试版,发现CPU供电只有0.68,单用电池有1.1V,证明插设备器使用时电脑进入节能模式,换了电源、换MOS管、换了88731(查了图纸通用),故障依旧。

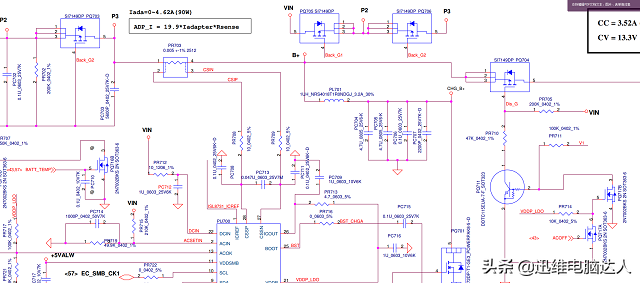

认真对图纸找到故障点,将88732的27脚电流检测负端接到PR703后端,故障排除,装机测试,功能一切正常,维修到此结束。
本案例由迅维会员(深度技术W)原创提供,未经允许不得转载!
