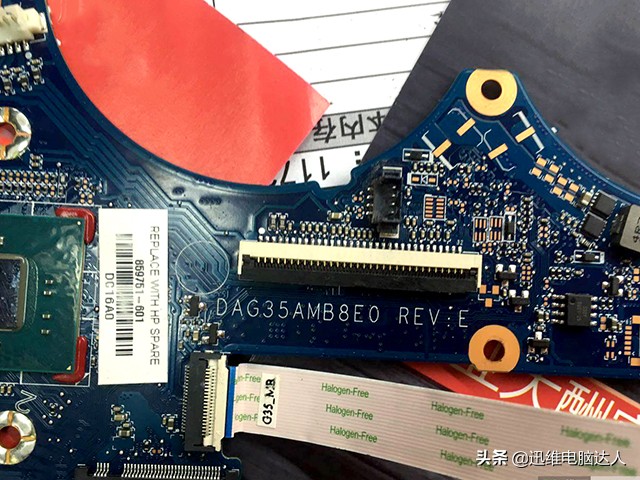

大家好！我是迅维第108期笔记本班老学员，收到一台三修机HP Q173暗夜精灵笔记本，广达代工Dag35amb8e0，来时没有充电器，故障描述笔记本不通电，有重要数据，一定要保资料维修。

板载I5 6300HQ，内存16G，硬盘128G，独显NV960的配置，拆机，主板上VCCPLL和VCCIO芯片被人修过且翘过电感，还干过BIOS都焊得黑黑的，上家多半以为这个电感阻值低是短路了。

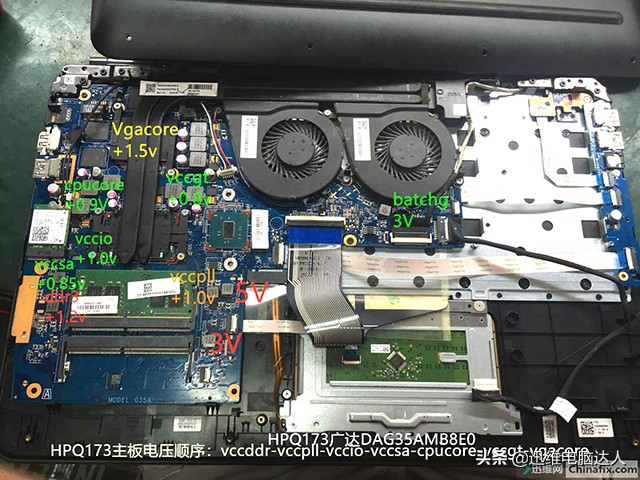

接电，待机电流0.0008，按开关还是0.0008，看来是不触发！测电压3和5V PWM没有，这就奇怪了，BIOS都没供电，同行刷程序也没有用呀！断电打值，公共点正常，内存正常，所有电感只有Batchg有3V，这个电压不管它是充电的电感。

这板子特殊，3V和5V也是PWM上下管集成在各自单独的10脚芯片里，就两个芯片两个电感就可以产生电压，照图纸测量，两个芯片的S5_ON没有但3VPCU和5VPCU是有的，按开关也没有，不对呀！

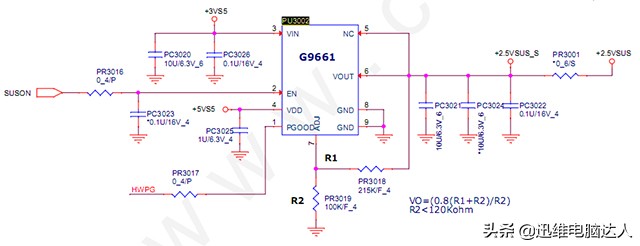

再测量EC的条件，发现ADP_ID只有0.58V，应该有1.0V才会识别到适配器，从同行那里调取HP原装适配器，上电，按开关瞬间有3V和5V，按一次开关测一次电压，除了CPU电压、集显和独显没有，其它的瞬间都有，感觉应该是有短路保护了。一路查找，当测5VS5时测量到PU3002芯片第6脚VOUT无输出，断电打值第6脚为0，短路了！

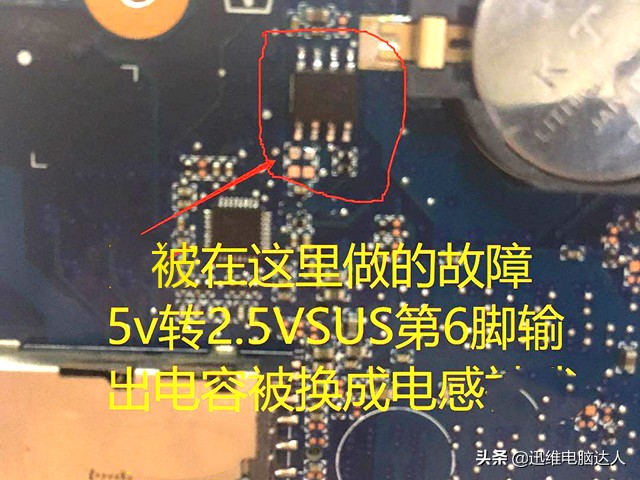

这是DDR4内存的+2.5vsus供电，直接干掉后级电容，一看一个电容位置装的不像电容而是一个黑色的电感，一烙铁铲掉。

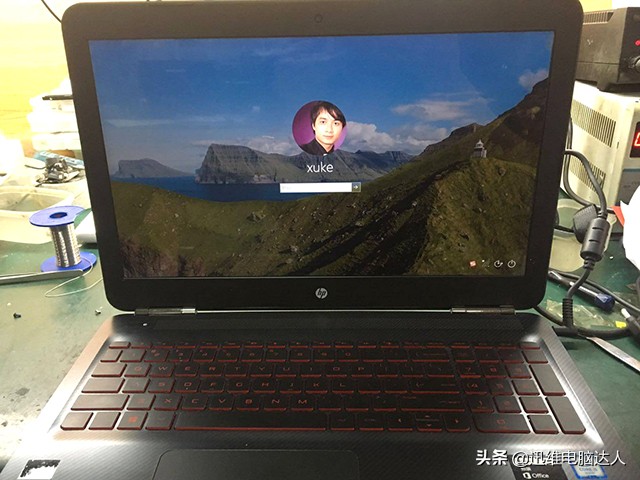

再次上电，电源灯亮了，电流跑到1.2A了，反复重启2次，因为换了EC和充电器后刷过原厂BIOS了，已完美修复，维修到此结束！

本案例由迅维学员（wmj742879706）原创提供，未经允许不得转载！
