大学电表改装实验报告（高二物理电表的改装之电流表）

一.表头的参数

1.满偏电流

表头指针偏转到最大刻度时的电流叫满偏电流.

2.电流表的内阻

表头G的电阻R。叫做表头的内阻。用Rg表示，表头线圈的电阻一般为几百到几千欧.

3.满偏电压

表头G通过满偏电流时，加在它两端的电压U.叫做满偏电压，根改成大量程的电流表据欧姆定律可知：Ug=Ig·Rg。

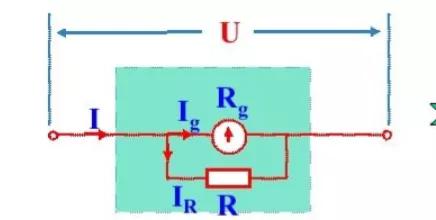

电路符号如下:

二.表头改装成电流表(小量程的电流表改装成大量程的电流表)

说明:不管把表头改装成量程多大的电流表，通过表头的电流不能超过满偏电流，电压不能超过满偏电压，要不然表头会被烧坏。

在改装成的电流表中，流过它的电流一定是大于表头的满偏电流的，这就需要在表头两端并联一个定值电阻，让定值电阻这一支路起到分流作用。这样改装后的电流I=Ig+Ir

要点归纳:

1.改装成大量程的电流表需要并联一个电阻

2.改装成的电流等于两支路电流之和

3.根据并联电路特点可知，改装成的电流表的电压就是表头的满偏电压。即U=Ug

4.改装成的电流表的内阻R=Rg·R／Rg＋R

例题1:电流表G，内阻R=25Ω，满偏电流i=3mA，要改装成量程为0.6A的电流表，应该如何改装？

问题1：量程为0.6A的电流表的含义是什么？(改装之后的总电流)

问题2：此电流表（量程0.6A）的表头内阻为多少？(R）

弄清上述两个问题，结合并联电路电压电流特点即可求解。
