建筑制图培训（新手入门必看）

新手入门必看，房屋建筑结构施工图详解，保姆级教程，图文讲解清晰明了，轻松上手！

资料主要从：房屋施工图概述、总平面图和施工总说明、建筑平面图、建筑立面图、建筑剖面图、建筑详图、基础平面图和基础详图、楼层结构平面图、结构构件详图九大部分进行描述。

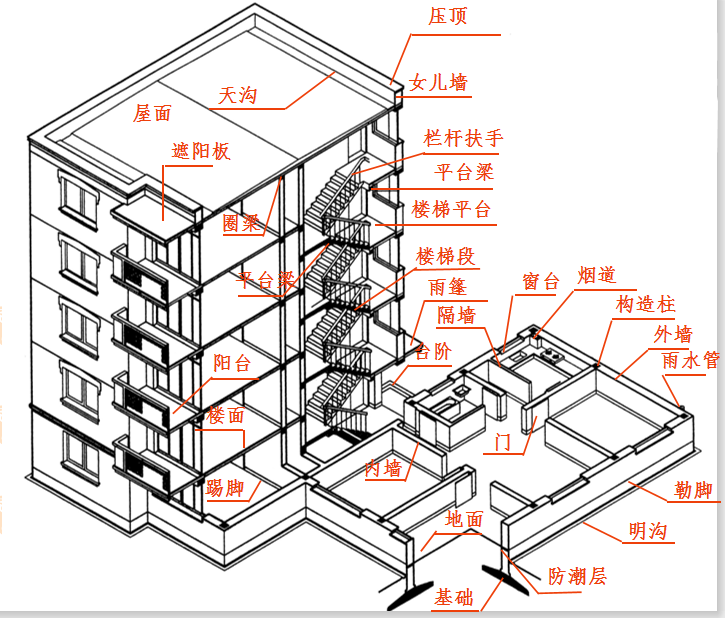

房屋的构造组成：

由屋面、天沟、遮阳板、压顶、女儿墙、栏杆扶手、平台梁、楼梯平台、楼梯段、雨缝、台阶、圈梁、平台梁、阳台、楼面、踢脚、隔墙、窗台、烟道、构造柱、外墙、雨水管、勒脚、明沟、防潮层、地面 、基础

建筑施工图的有关规定

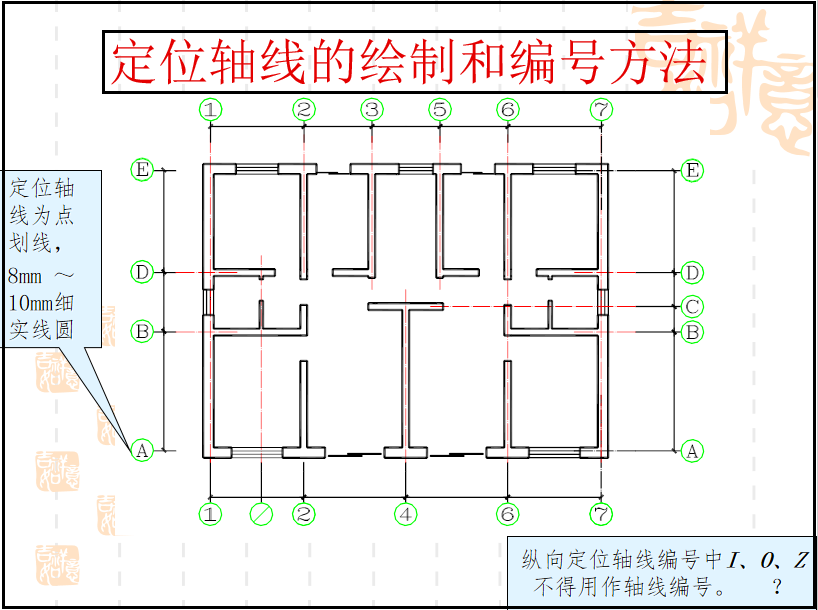

确定房屋主要承重构件墙、柱位置以及标注尺寸的基线，是施工定位放线及构件安装等的依据。

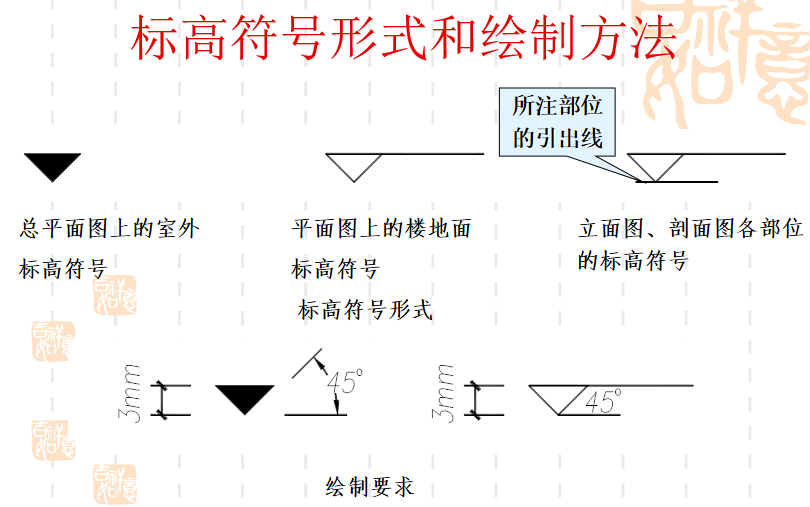

尺寸标注和标高：尺寸标注种类：细部尺寸、定位尺寸和总尺寸。标高是标注建筑物高度的一种尺寸形式

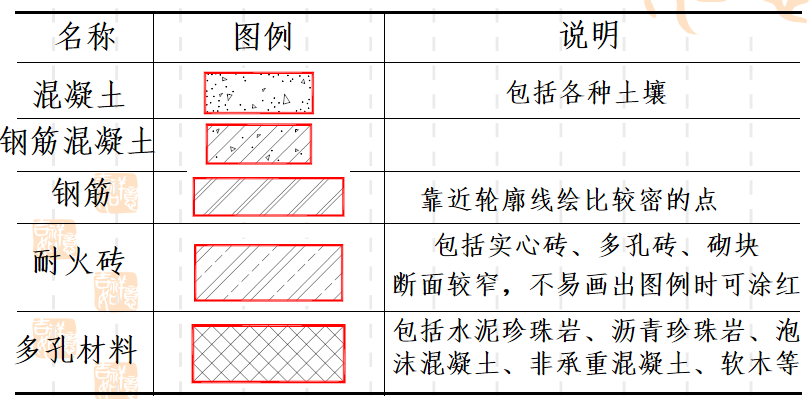

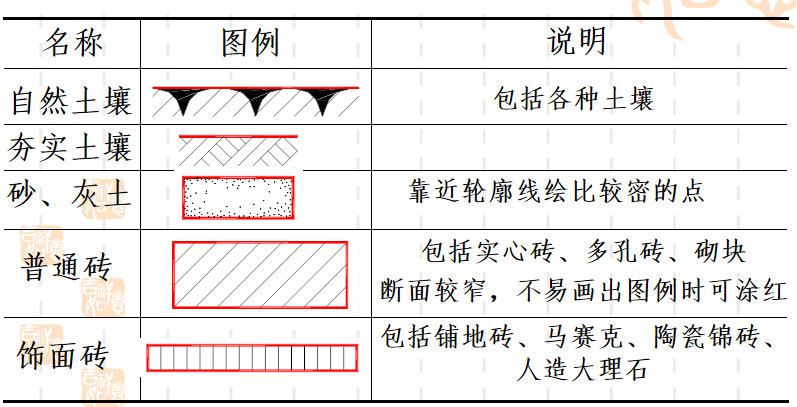

常用建筑材料图例：摘自《房屋建筑制图统一标准》GB/T 50001--2001）
