参数化设计案例（浩辰3D螺钉柱）

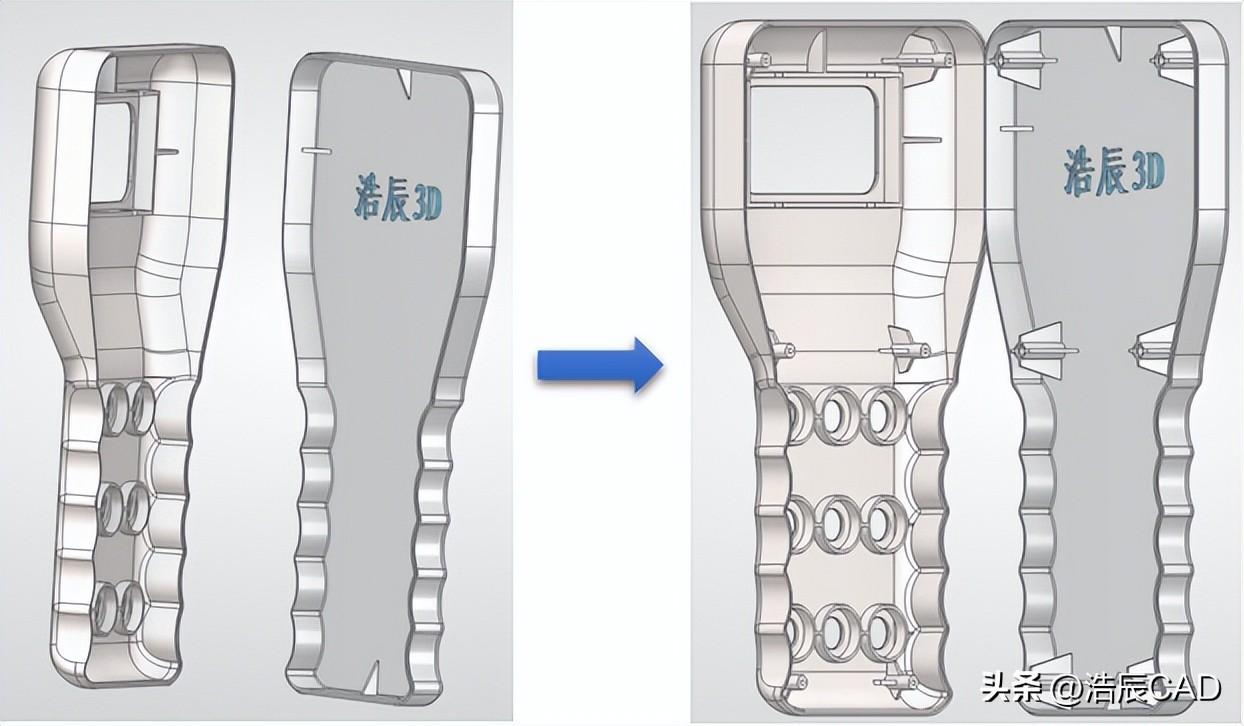

塑料在日常生活中应用广泛，如玩具、家具、电器等产品。塑料之间的固定，除了使用胶水，还可以通过巧妙的结构设计，使用螺栓等扣合件实现固定。相较于传统软件需要手动绘制螺钉柱等设计对象，浩辰3D建模软件中直接提供了可编辑的3D螺钉柱设计模块，只需输入数值，就能自动生成对应、且满足工艺需求的螺钉柱对象，可谓极速高效。今天小编将以遥控器外壳为例子，教大家一键调用浩辰3D建模软件的螺钉柱设计模块，快速完成上下壳的扣合设计与装配配合。

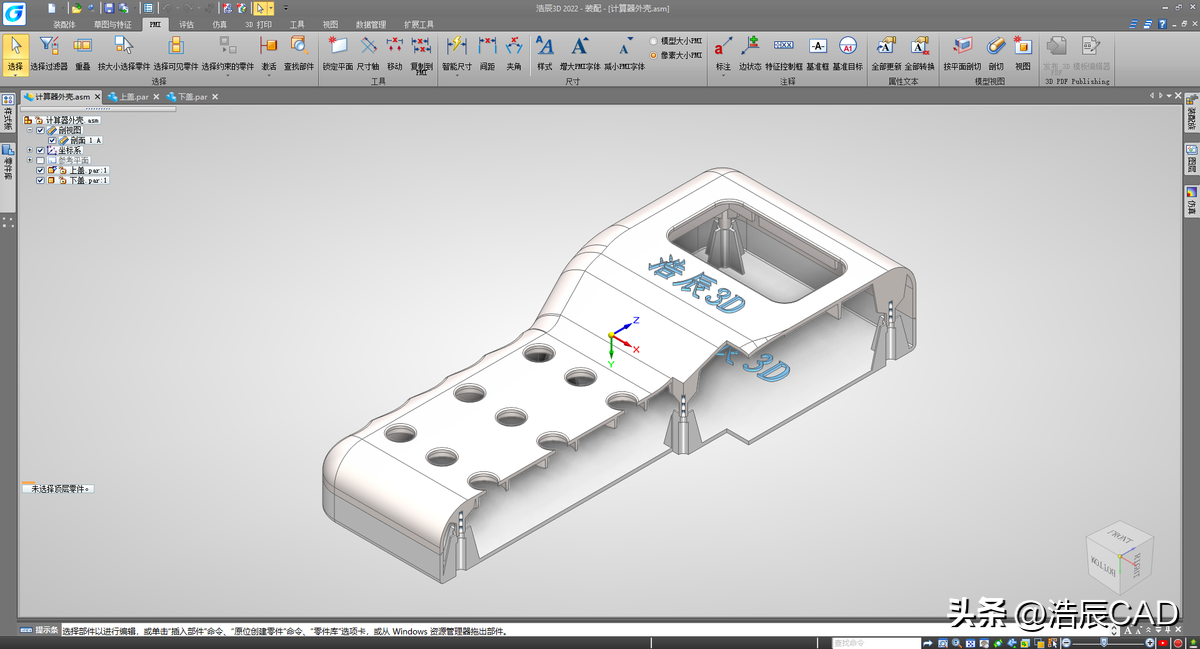

3D螺钉柱设计实例：遥控器外壳

螺钉柱的命令位置

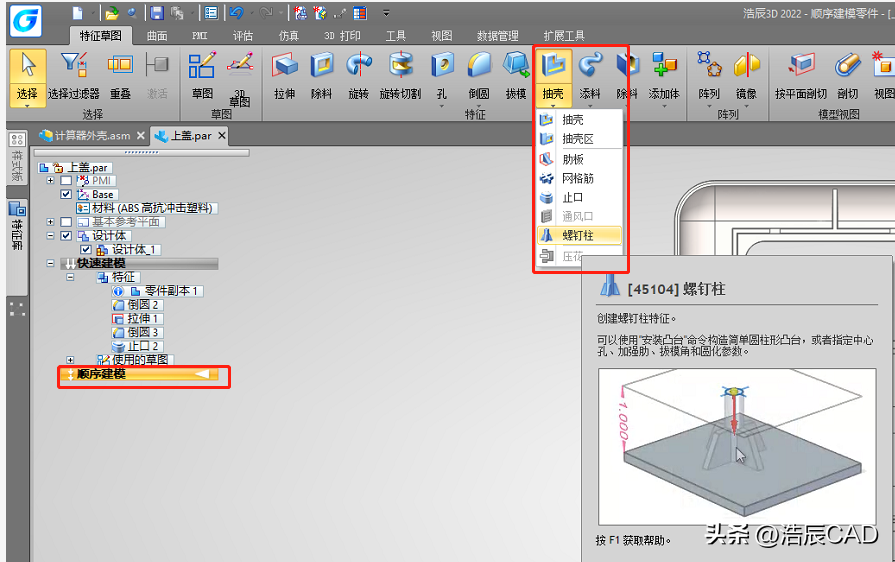

打开浩辰3D建模软件，点击【顺序建模】—【抽壳】—【螺钉柱】，即可调用该命令。

3D螺钉柱设计实例：遥控器外壳

上壳放置螺钉柱

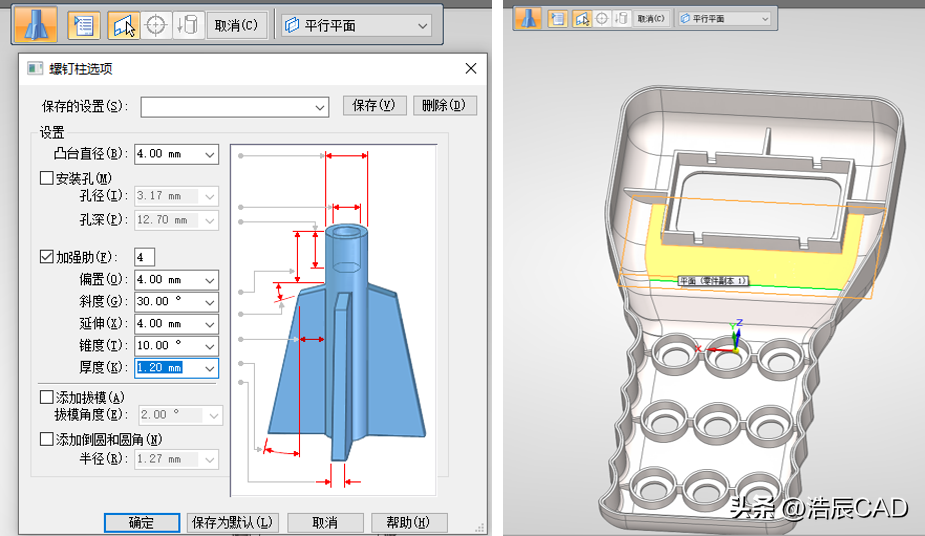

打开上壳，点击【螺钉柱】命令，在选项中填入如下参数，并以底面为参考面向上平行20mm距离。

3D螺钉柱设计实例：遥控器外壳

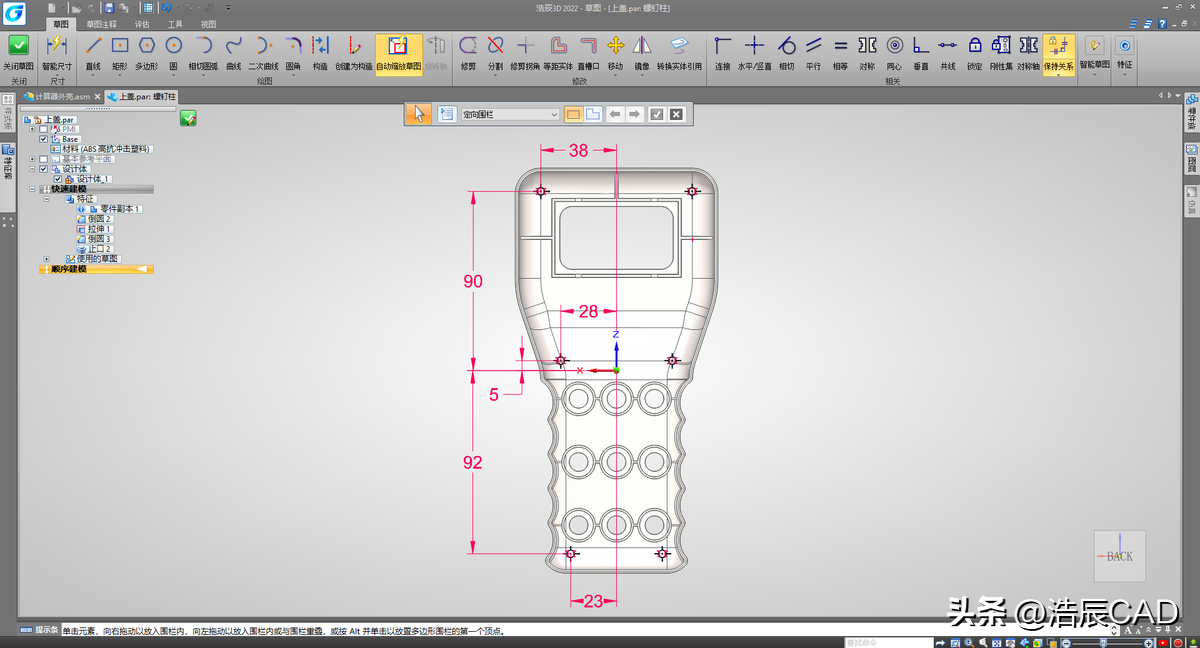

按照设计需求，完成螺钉柱的左侧位置固定，并使用【镜像】补全右侧的螺钉柱。关闭草图，选择【向下】，即可完成操作。

3D螺钉柱设计实例：遥控器外壳

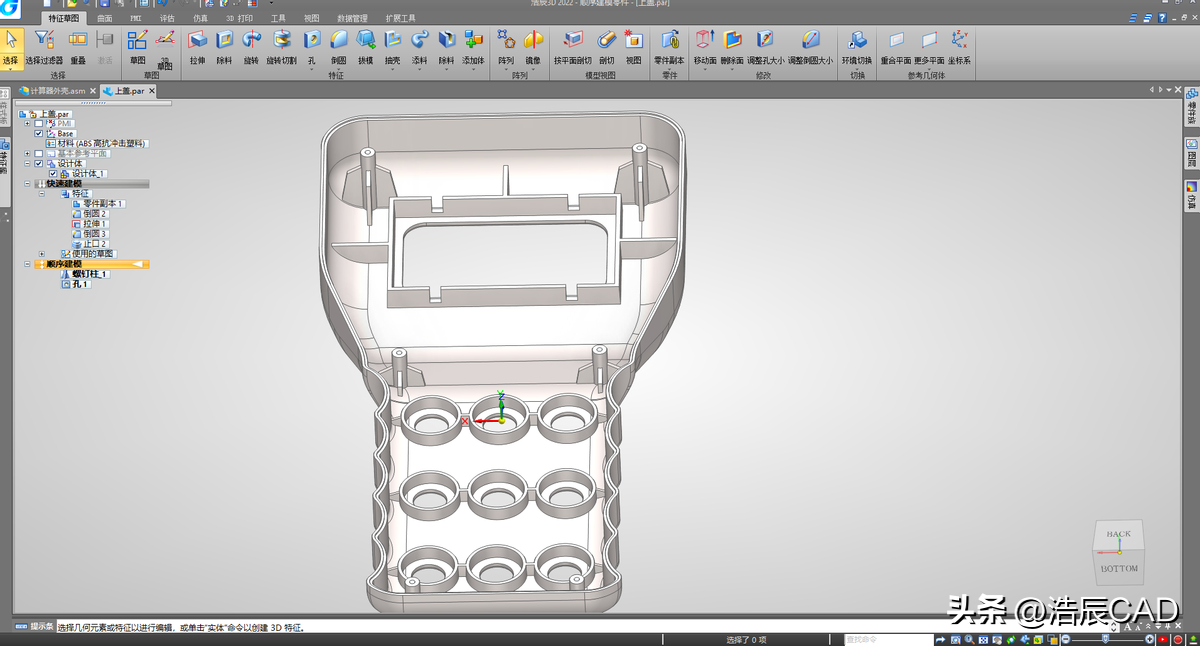

最后，在螺钉柱添加M2的螺纹，孔深9mm，使得模型效果更接近于实际的生产工艺效果。

3D螺钉柱设计实例：遥控器外壳

下盖螺纹柱

选中【螺钉柱】命令，输入如下参数，并选中距底面15mm的面上放置。

3D螺钉柱设计实例：遥控器外壳

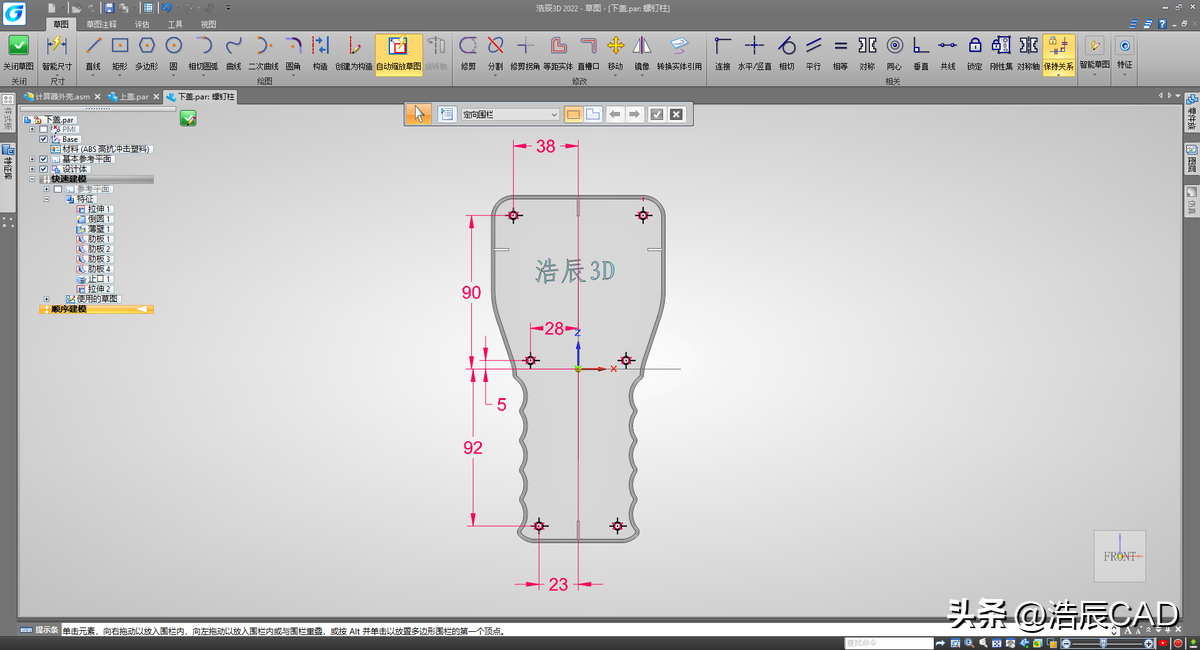

按照设计需求，完成螺钉柱的左侧位置固定，并使用【镜像】补全右侧的螺钉柱。关闭草图，选择【向下】，即可完成操作

3D螺钉柱设计实例：遥控器外壳

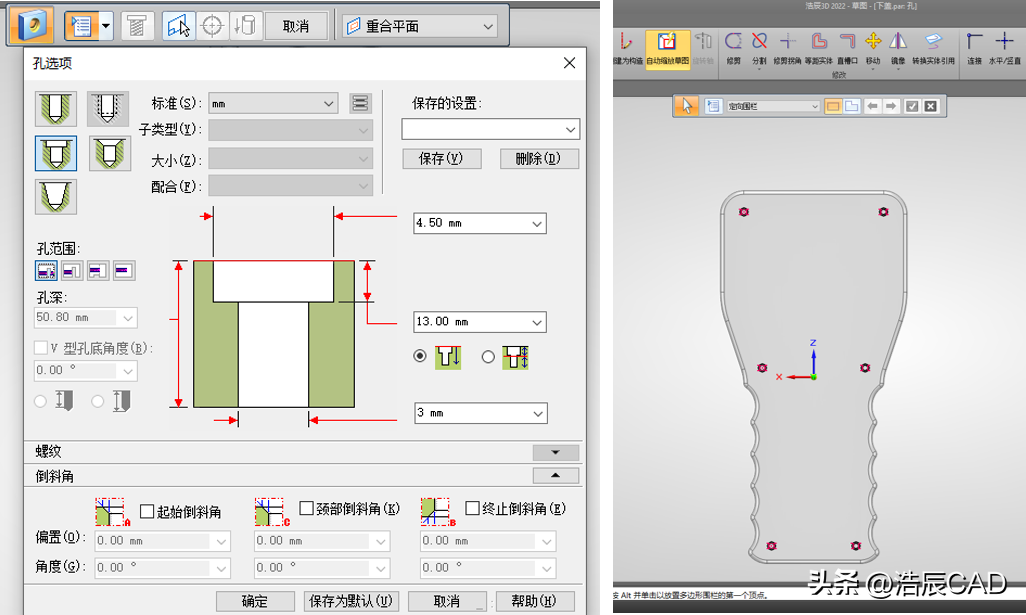

在反面打上沉头孔，数值如下所示。

3D螺钉柱设计实例：遥控器外壳

上下壳配合

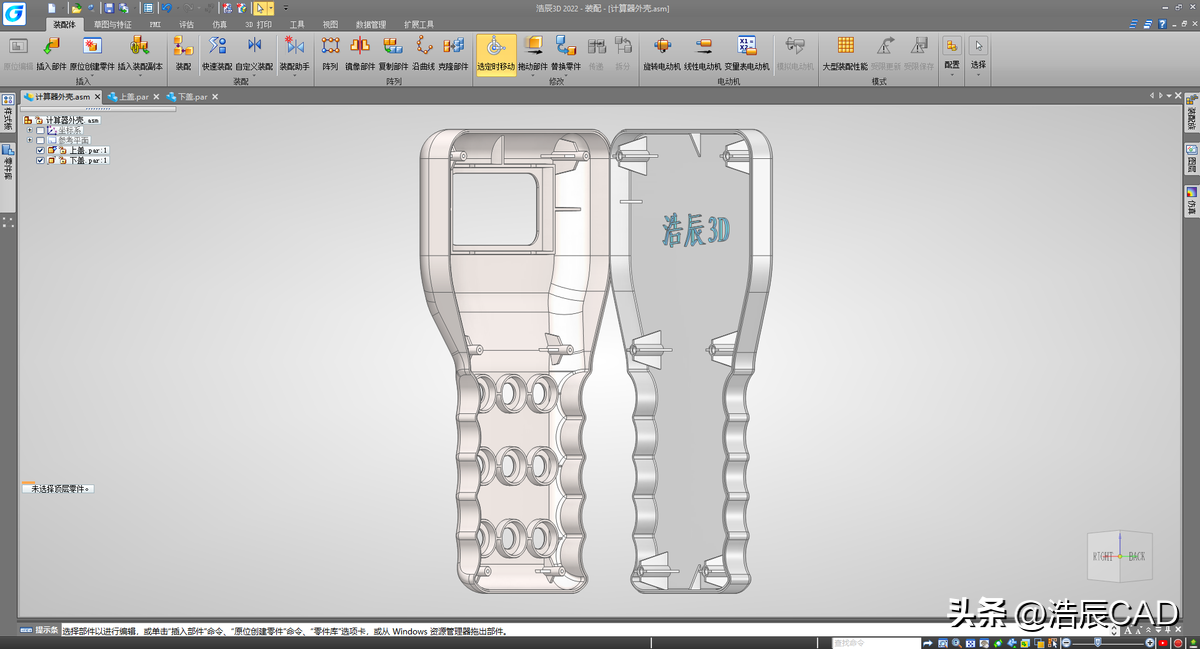

创建一个装配文件，并调入上下盖视模型文件，通过边对边、面对面、孔对孔等多种形式的配合关系，完成上下壳的装配配合。

3D螺钉柱设计实例：遥控器外壳

完成模型配合，使用剖切命令来创建3D剖视图，便于结构、工艺、生产等环节的人员清楚了解该模型内部的螺钉柱的固定位置与扣合状态。

3D螺钉柱设计实例：遥控器外壳

通过浩辰3D建模软件中的螺钉柱设计模块，设计工程师不仅可以精确高效地完成螺钉柱的位置固定与参数设计，还可以添加相应的孔洞、螺纹等细节设计，使得模型效果更接近于实际的生产工艺效果，便于产品后续的生产制造、运维支持。
