大家好，欢迎关注电气技术微课堂！

前几天发布了一个西门子TP-700触摸屏的使用视频，有的朋友反映视频画面不是很清晰，对于触摸屏的变量设置环节看不清楚，所以我特别整理了一个图文版的触摸屏设置教程，有需要的朋友请收下。

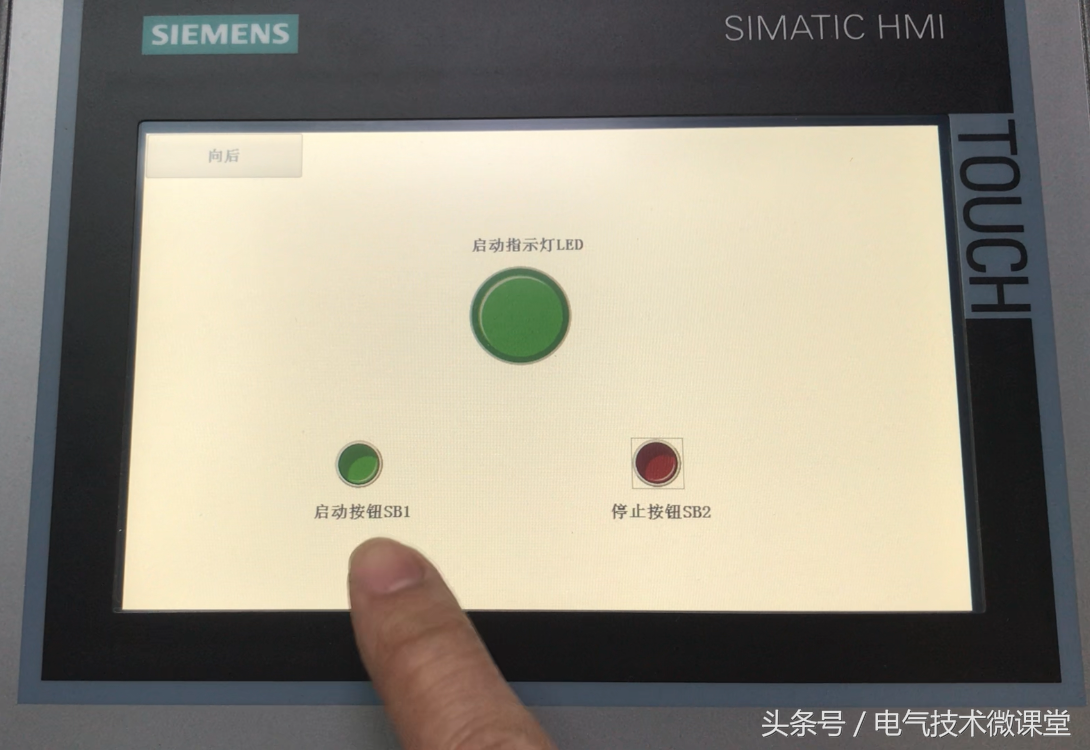

控制要求：在触摸屏上点击启动按钮SB1,指示灯点亮，点击停止按钮SB2,指示灯熄灭。

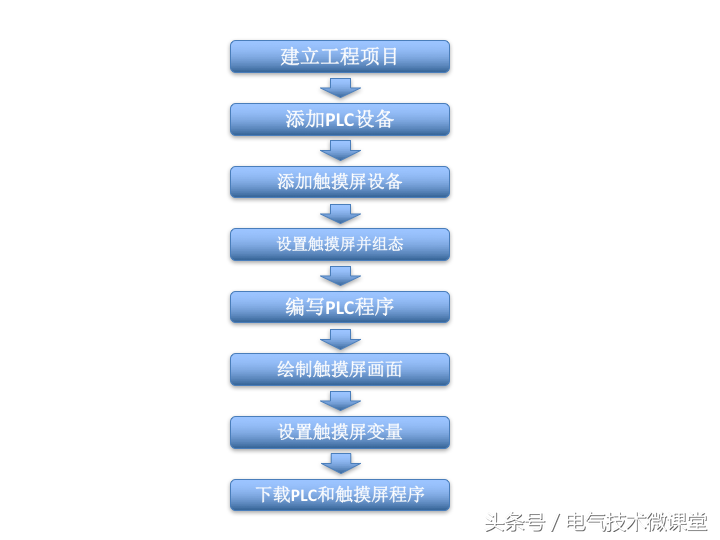

触摸屏的编程操作步骤比较复杂，我一般按照以下流程进行：

步骤一：建立工程项目

新建立一个项目文件，这个是博途软件的基本操作，就不一一赘述了。

步骤二：添加PLC设备

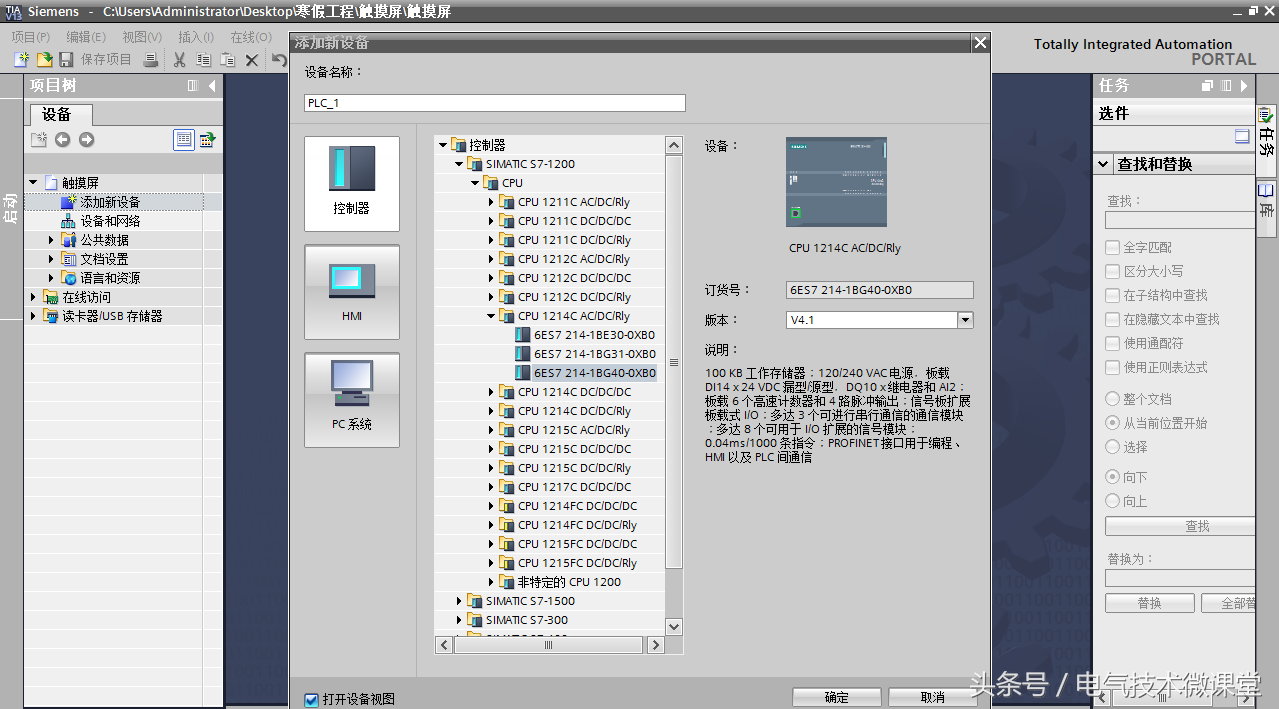

在“项目树”中点击“添加新设备”，选择CPU类型，在这里我选择的是CPU 1214C AC/DC/RLY,订货号是6ES7 214-1BG40-0XB0，此步骤要根据实际情况自己选择。

步骤三：添加触摸屏设备

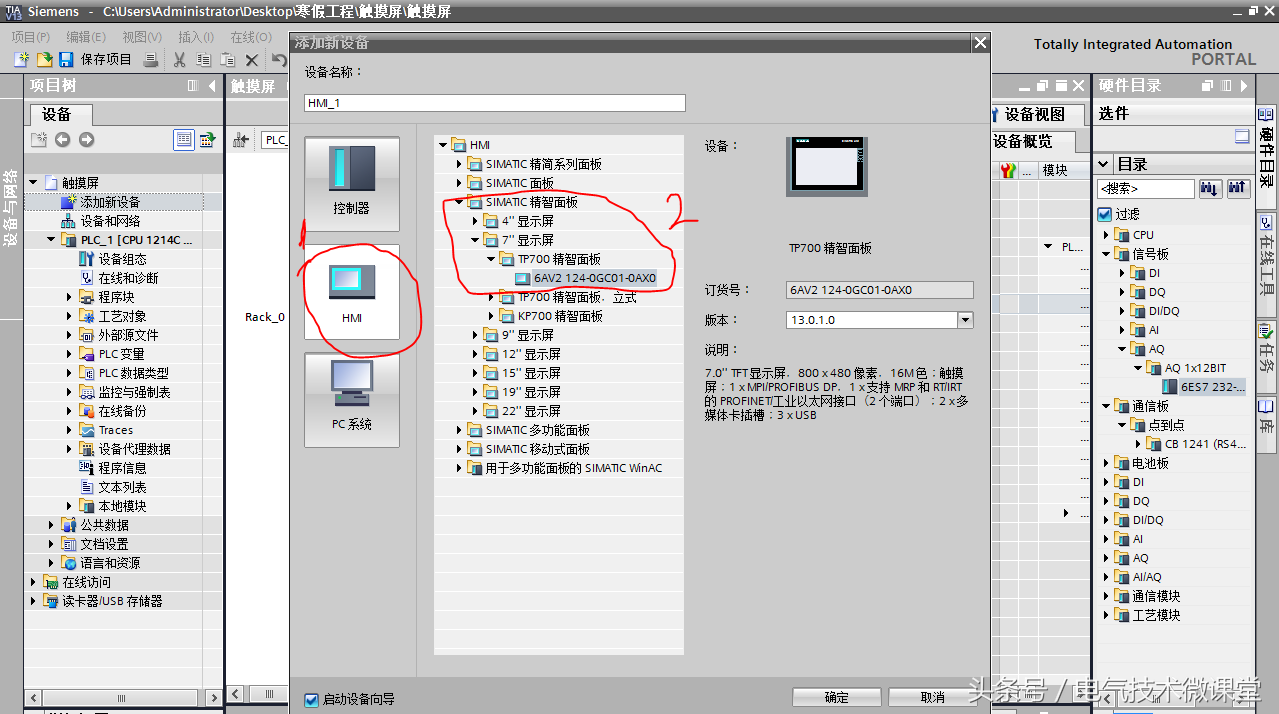

点击HMI,选择添加触摸屏型号。在这里我添加的是TP700 精智面板，订货号是6AV2 124-0GC01-0AX0。

步骤四：设置触摸屏并组态

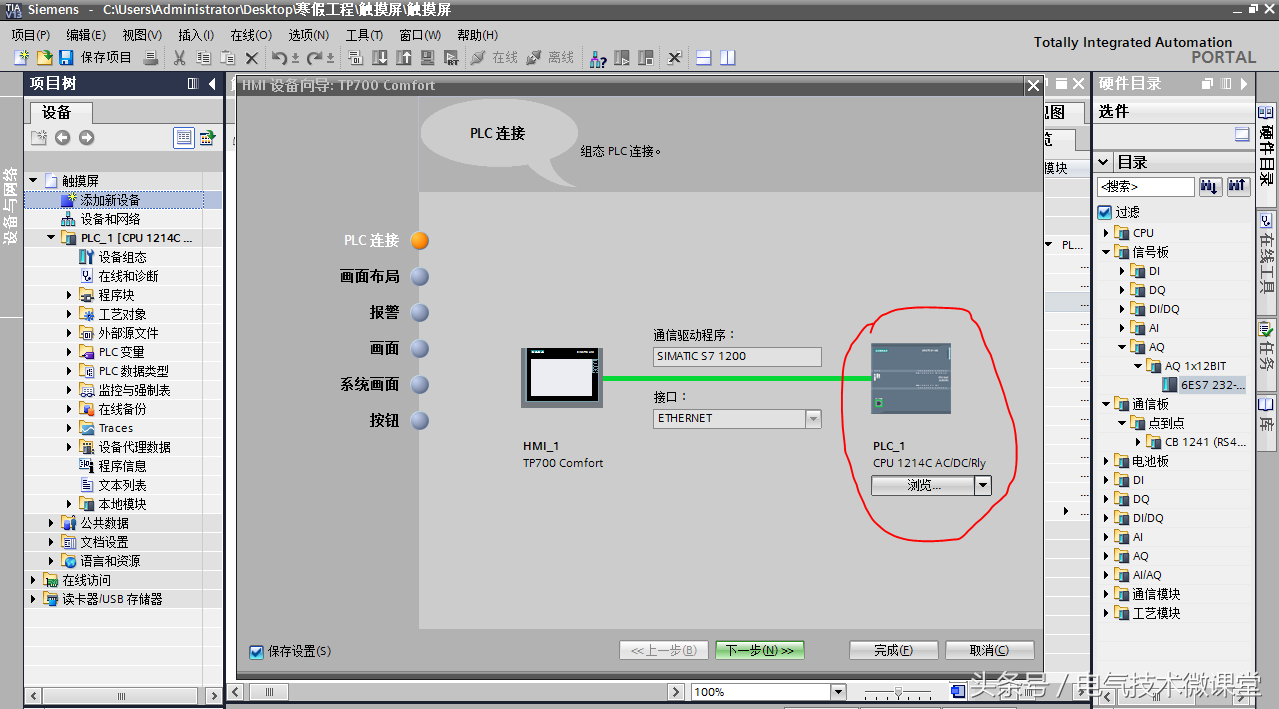

（1）在成功添加完PLC和触摸屏设备后，软件自动弹出触摸屏设置向导，点击“浏览”按钮，选中之前添加好的PLC进行组态。

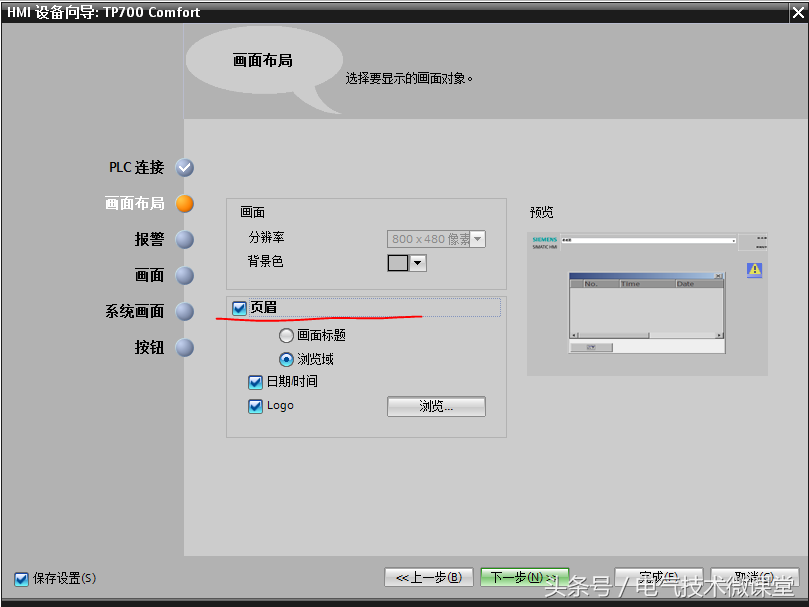

（2）接下来是在HMI设备向导中逐步对触摸屏进行设置，首先是画面布局，在这里可以设置画面的分辨率、背景颜色、页眉的显示信息，一般我比较习惯于不添加页眉，这样画面看起来比较清晰。只要去页眉前面的勾选项就OK了。

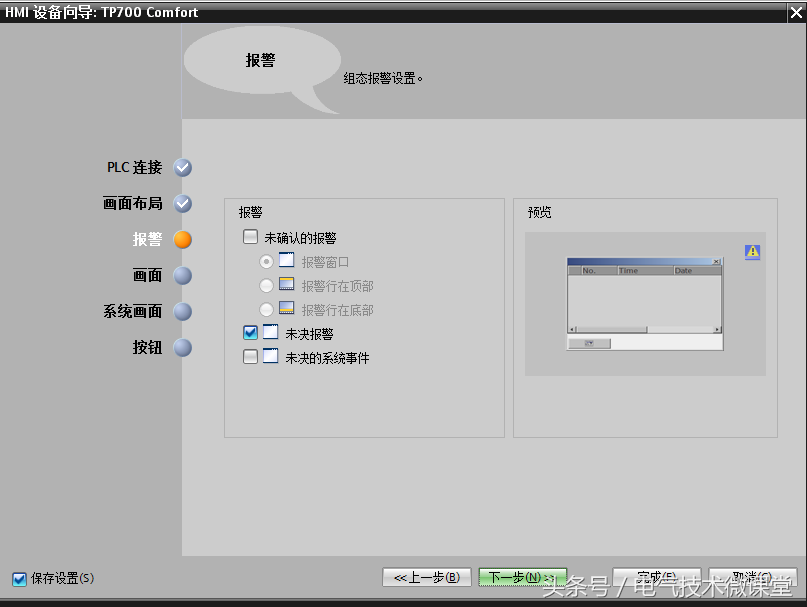

（3）报警信息设置，默认的这三个选项都是选中状态，在这里只保留中间的未决报警，只有在发生错误时才弹出报警画面。

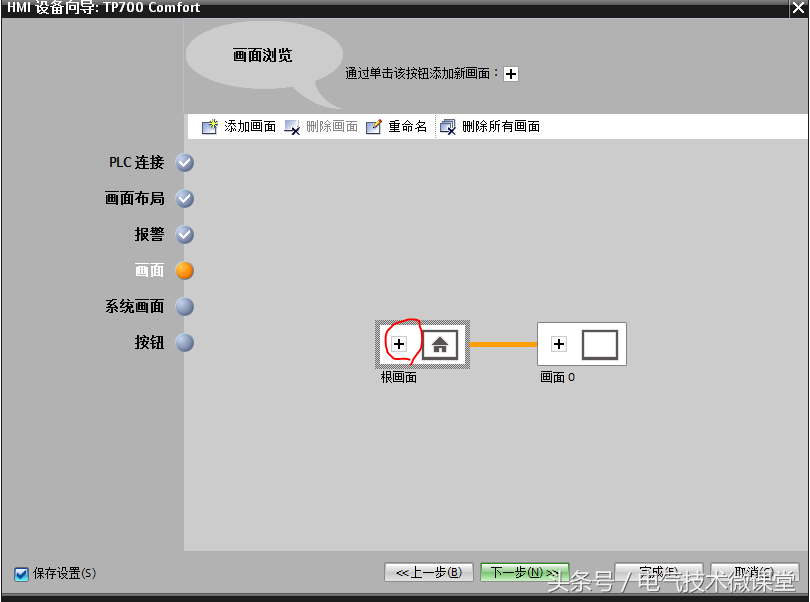

（4）添加触摸屏画面，如果你做的项目需要多个画面，可以在这里设置“根画面”和“子画面”，在根画面图标上点击+号，就可以在根画面下新增一个“子画面”了。

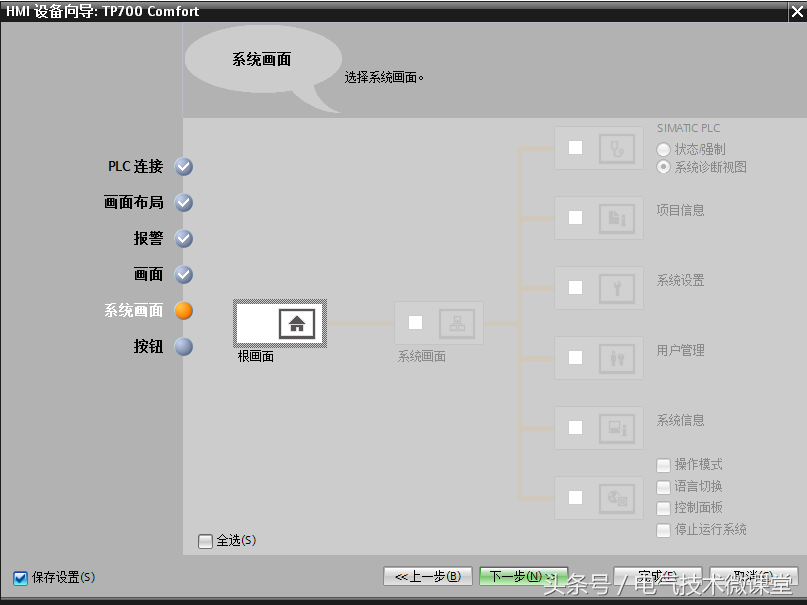

（5）设置系统画面，可以选择是否显示项目信息、系统设置、用户管理、系统信息等特定功能的画面，在这里我全部去掉勾选，不再显示。

（9）按钮设置，可以显示启始画面、登录、语言、退出这些系统按钮，同时也可以选择按钮在画面中显示的位置。

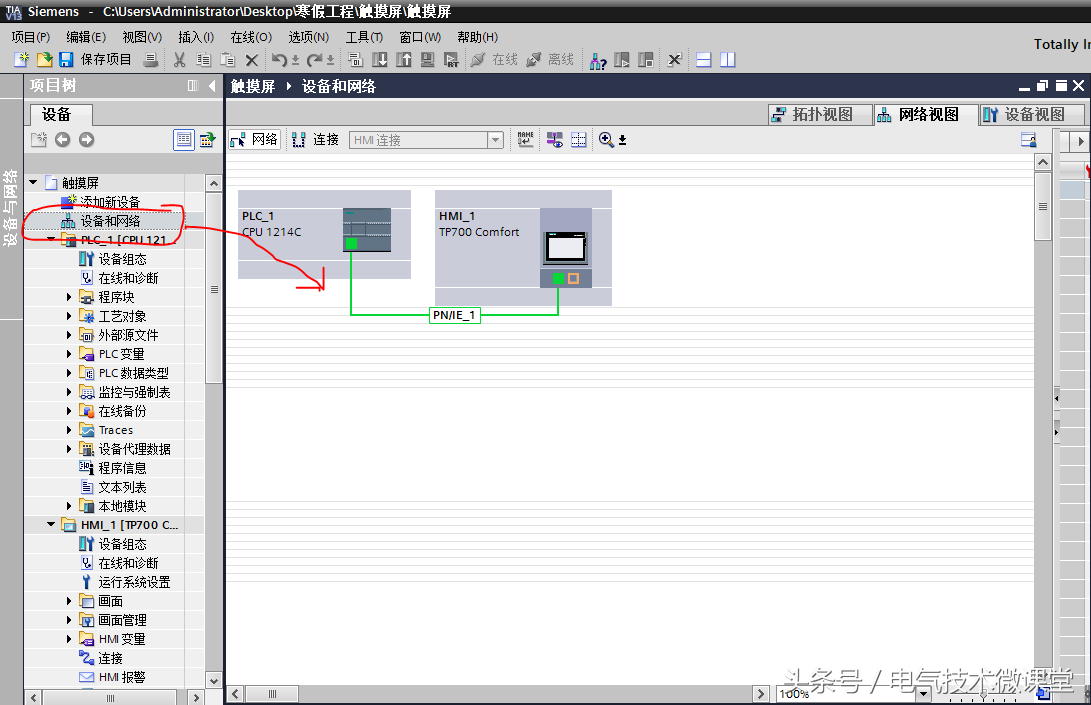

（7）在向导中完成所有触摸屏相关设置之后，点击完成退出向导，此时在项目树中双击“设备和网络”选项，可以查看触摸屏与PLC设备已经完成了组态连接。

步骤五：编写PLC程序

（1）接下来进行PLC的编程，为什么要先编写PLC程序再画触摸屏画面呢？因为触摸屏上的一些元件都要与PLC的输入输出一一对应，编写完PLC程序后只要在触摸屏编辑界面与PLC变量进行匹配，这样非常方便。

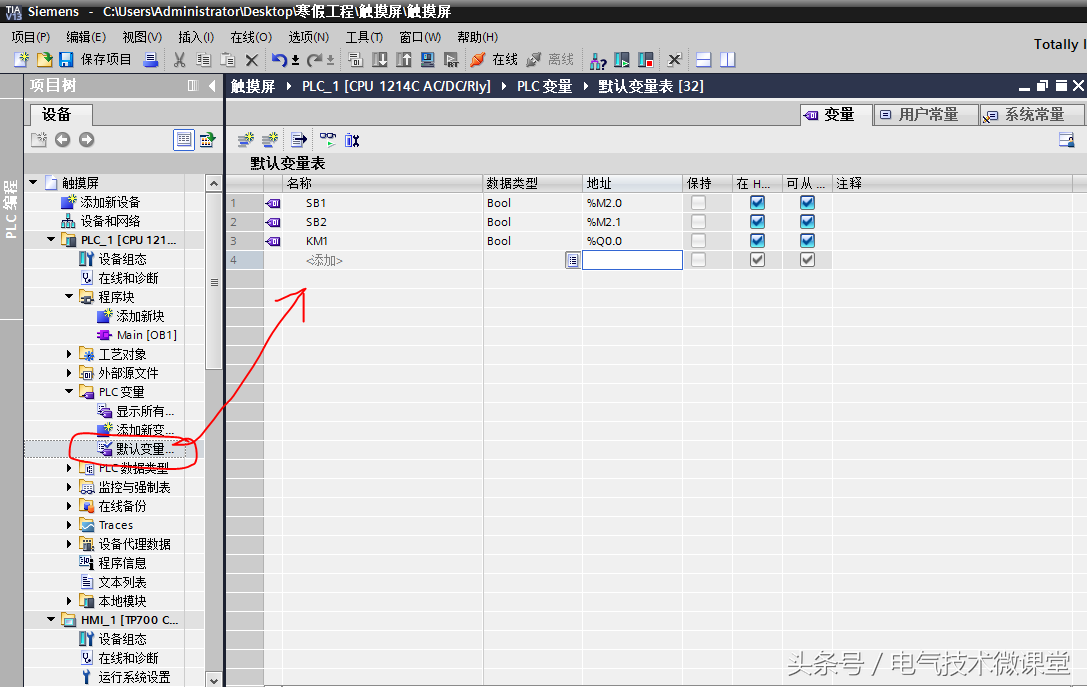

首先设置PLC的变量表，注意按钮SB1、SB2对应的地址不是输入口I,而是辅助寄存器M,我选用的是M2.0和M2.1。

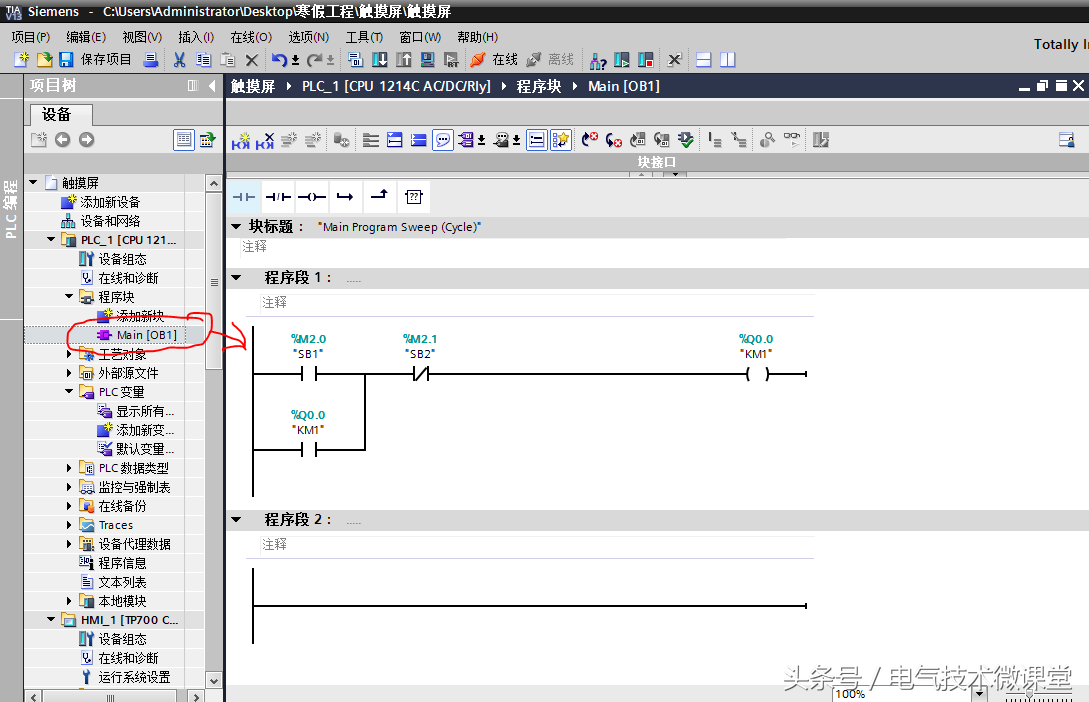

（2）在主程序块Main(OB1)中编写一个带自锁功能的小程序，程序原理这里不再一一赘述。

步骤六：绘制触摸屏画面

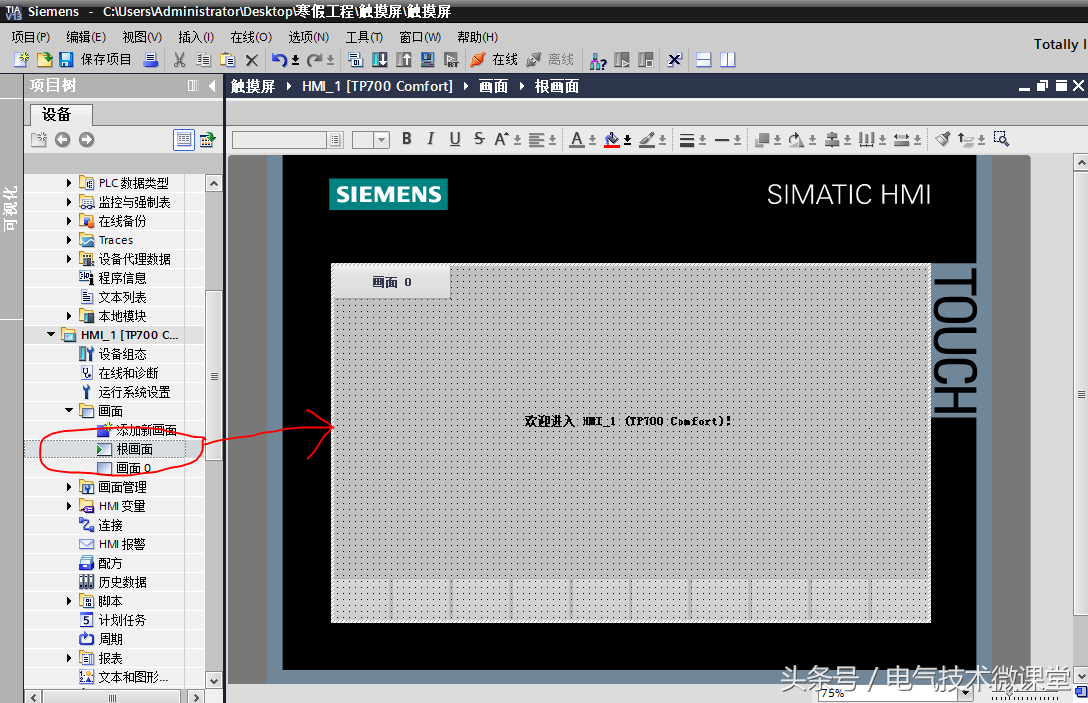

（1）我们可以把按钮和指示灯画在根画面上，这样只要一上电开启触摸屏，就会直接显示。

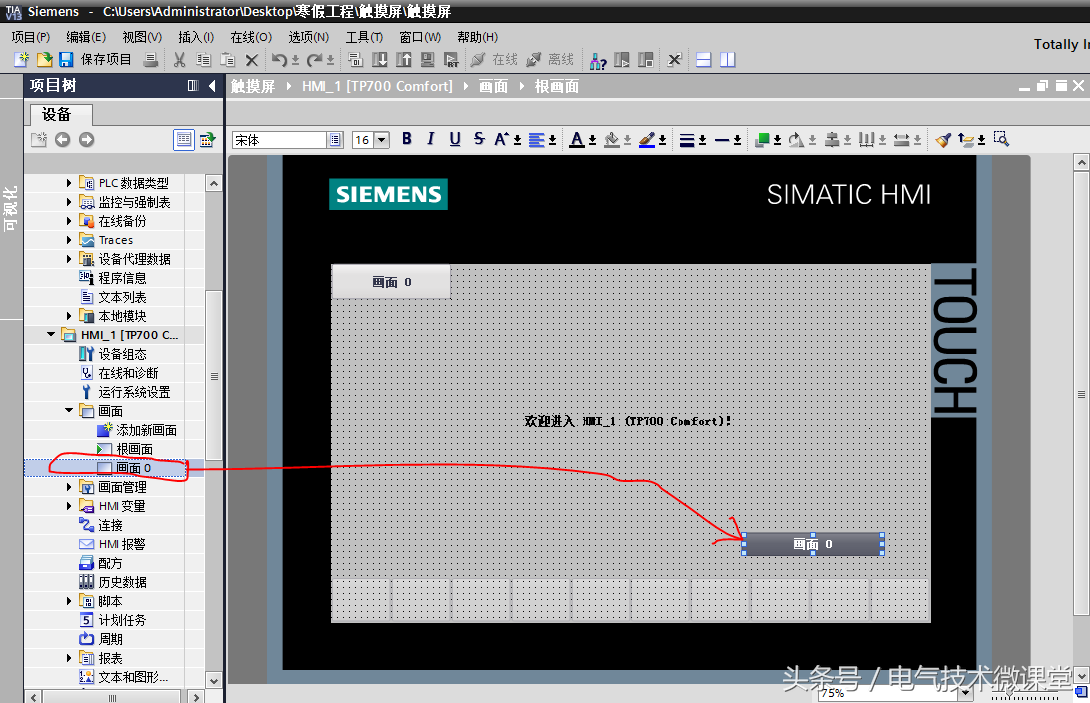

也可以在根画面上添加一个按钮，点击按钮进入子画面来显示这些内容。操作方法是直接用鼠标拖拽子画面到右侧根画面的窗口中，就会自动生成一个按钮。

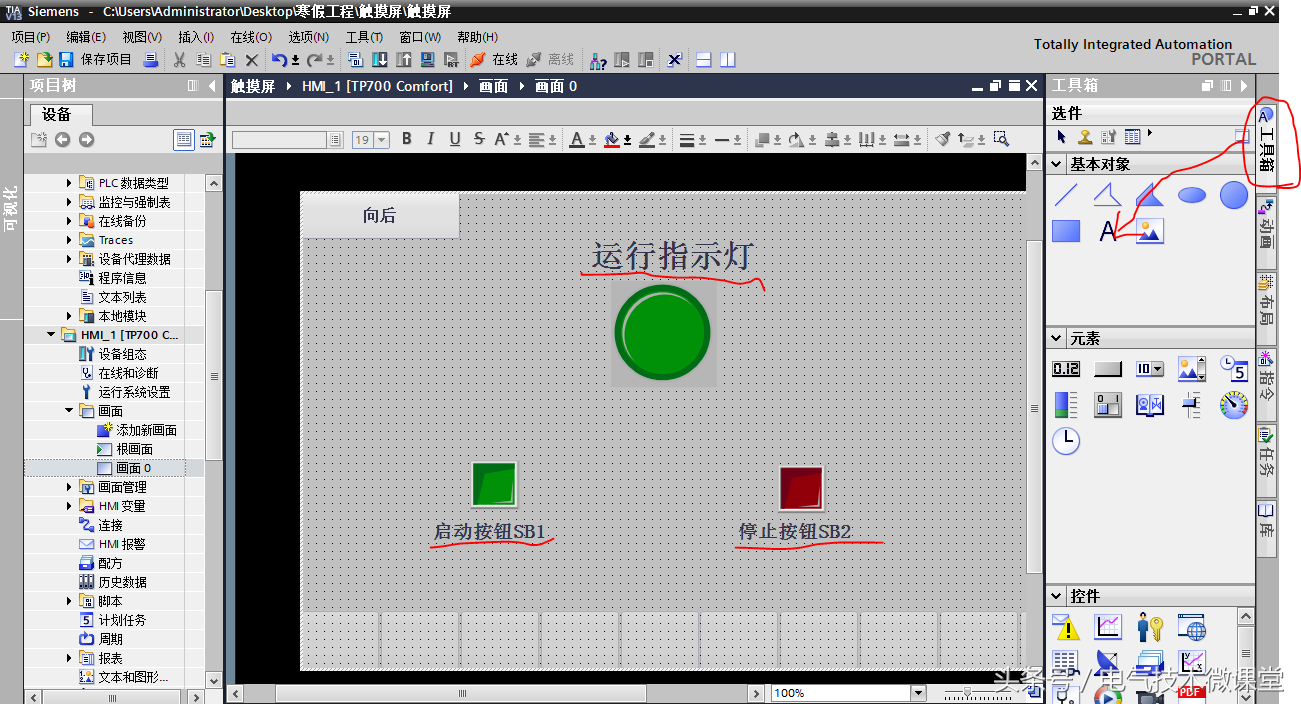

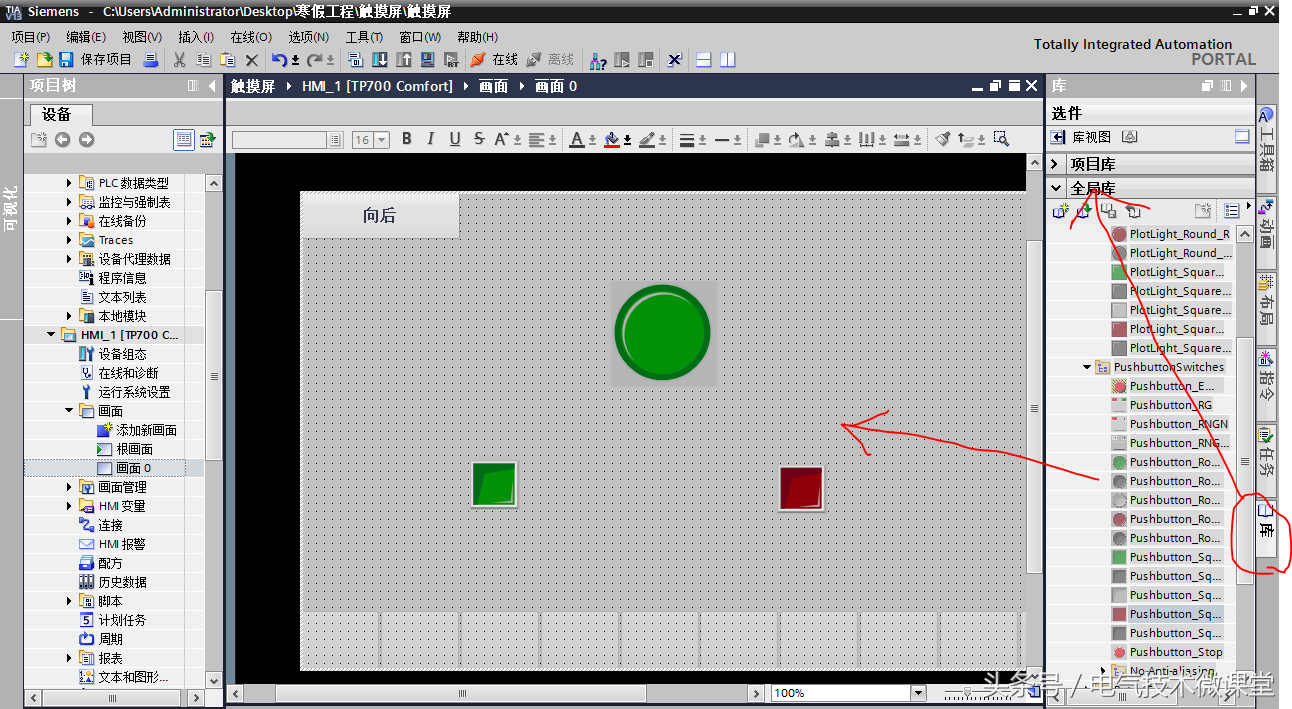

（2）在触摸屏画面上添加需要的元件，在右侧窗口选择“库”—“全局库”可以选择添加按钮和指示灯，如果需要特殊的形状外观也可以自己绘制一个。

点击“工具箱”选项，用鼠标将文本工具“A”拖拽到触摸屏画面上，可以编辑添加文字。

步骤七：设置触摸屏变量

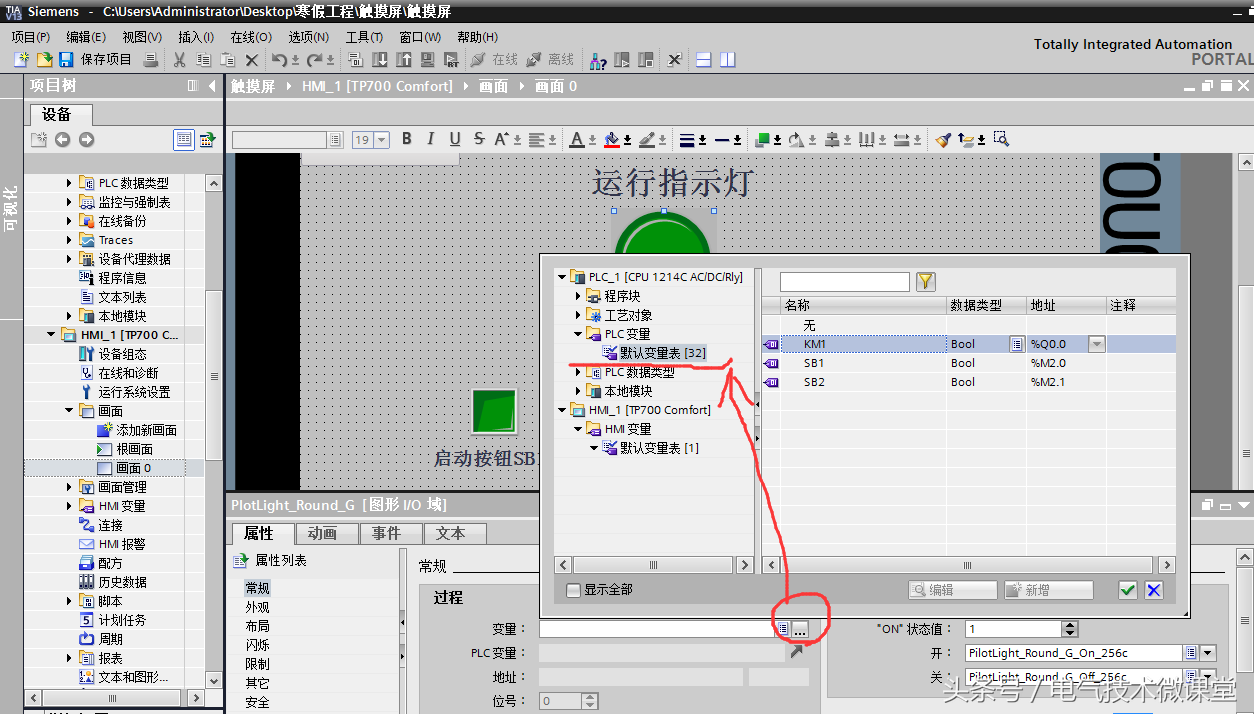

（1）设置触摸屏输出元件变量，双击指示灯图形，会自动打开“属性”选项，选择“常规”，在变量一栏中点击“…”图标，在弹出的窗口中选择“PLC变量”，注意一定是选择“PLC变量”！对应选中输出变量KM1，至此输出变量设置完成。

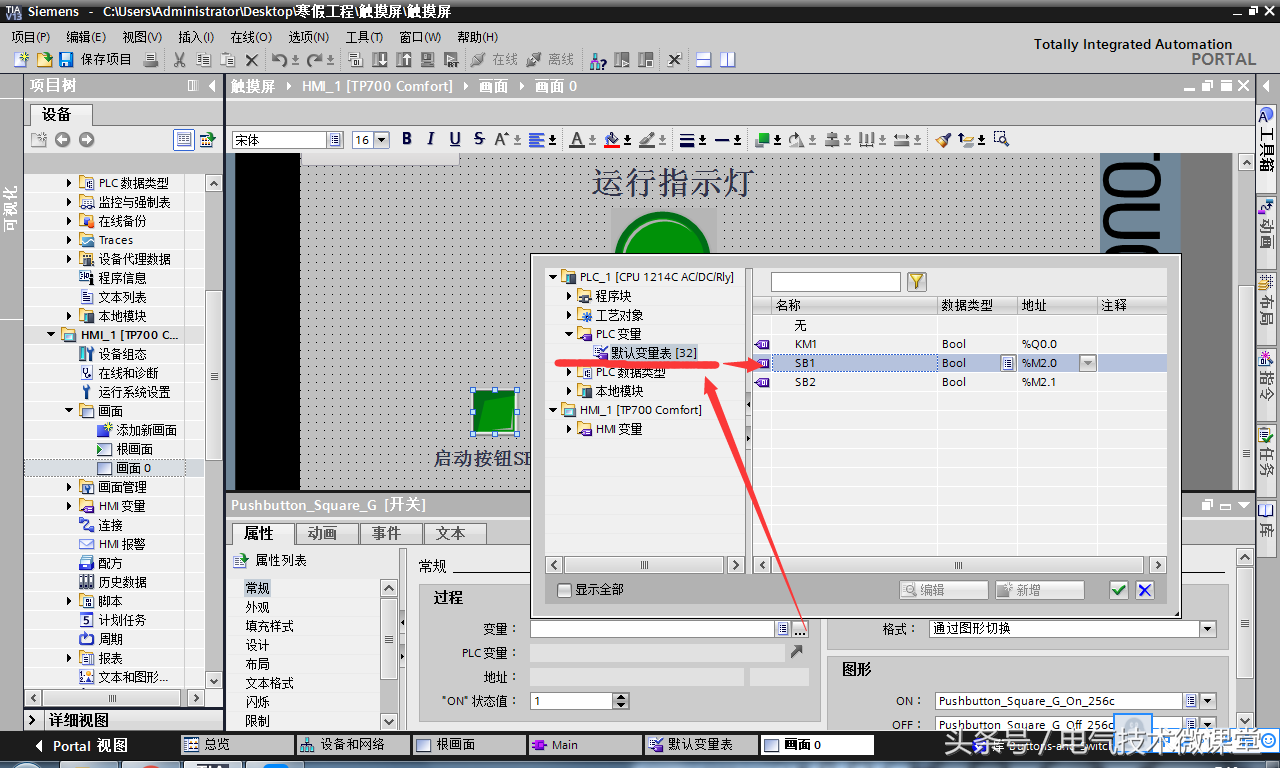

（2）设置触摸屏输入元件变量，双击启动按钮图形，会自动打开“属性”选项，选择“常规”，在变量一栏中点击“…”图标，在弹出的窗口中选择“PLC变量”，对应选中输入变量SB1。

点击打开“事件”标签，点击“添加函数”

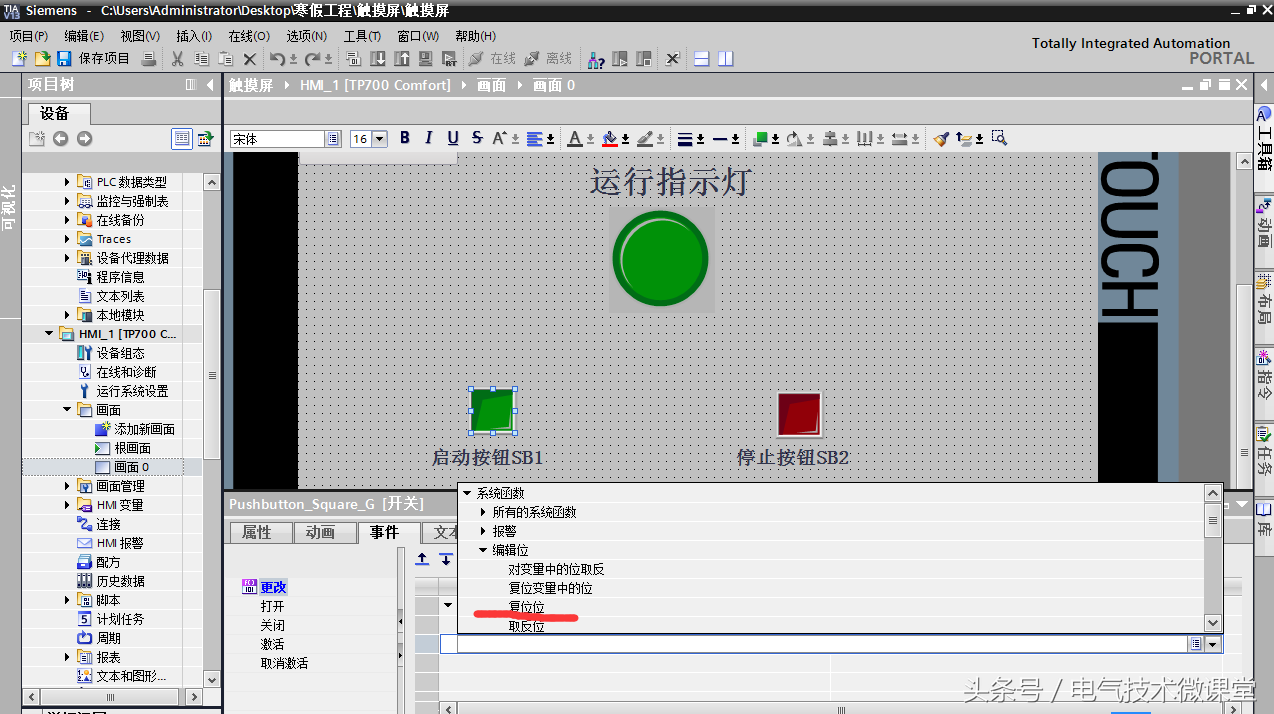

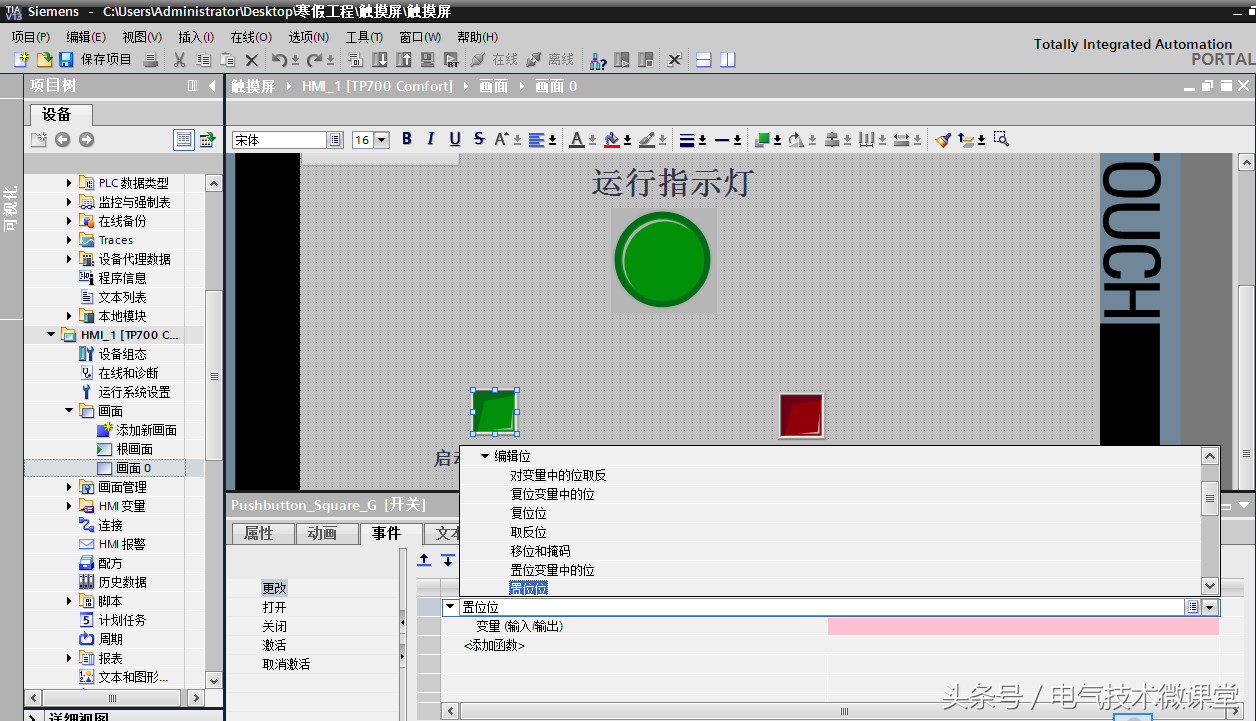

在弹出的菜单选项中选择“编辑位”，选择“置位位”

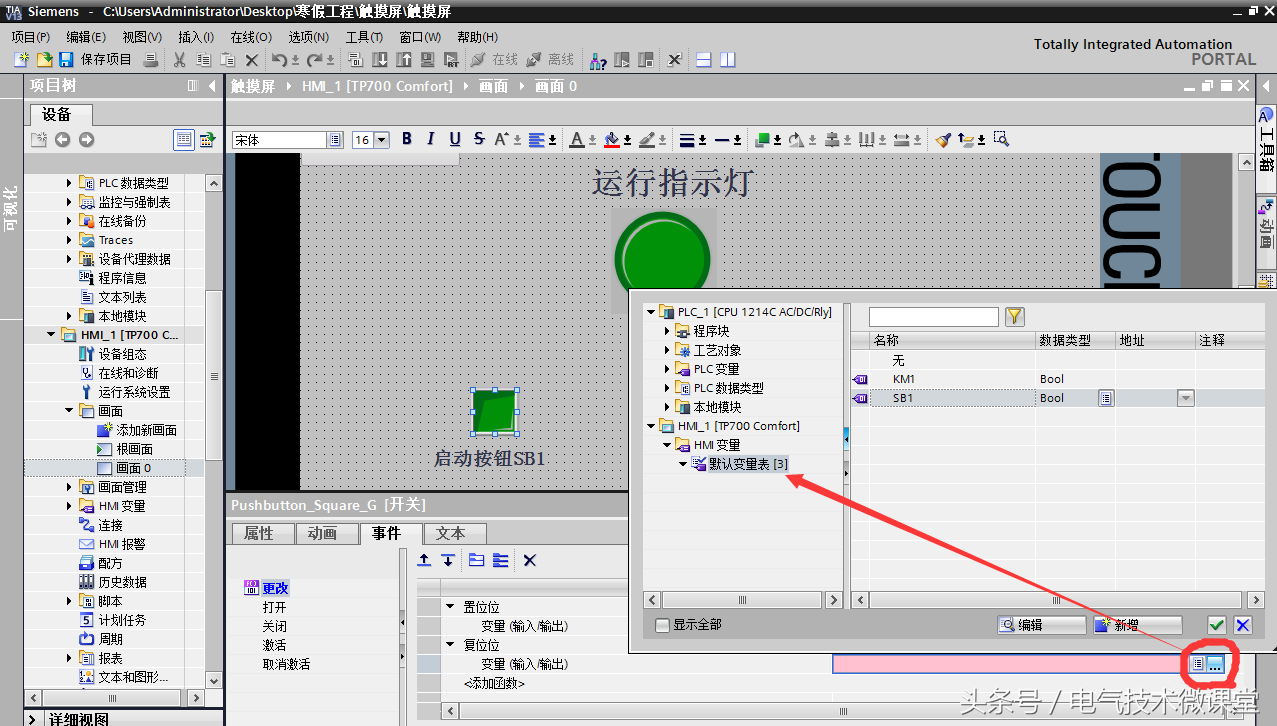

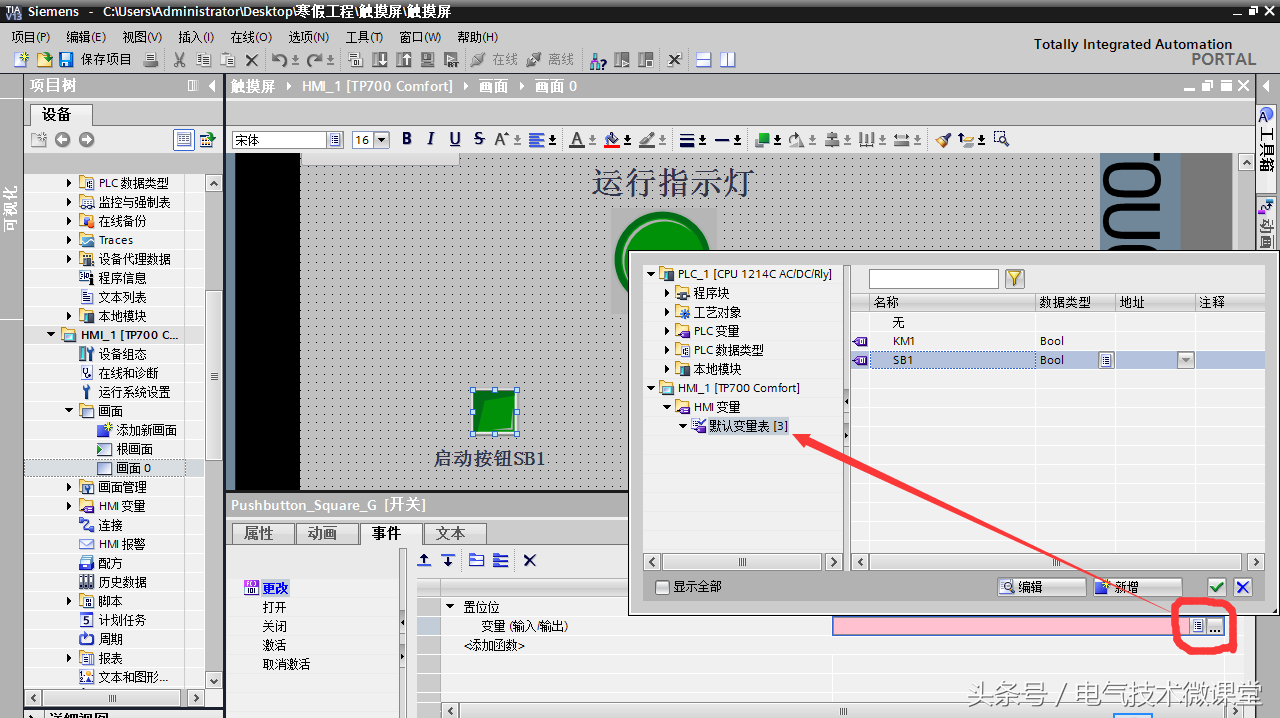

在右侧显示红色的文本框中点击“…”图标，在弹出菜单中选中“HMI变量”中的SB1。这样我们就完成了按钮SB1被按下时的操作设置。

重复以上步骤来设置按钮SB1松开时的操作设置，需要注意的是在“添加函数”中选择的是“复位位”，其它步骤基本相同。

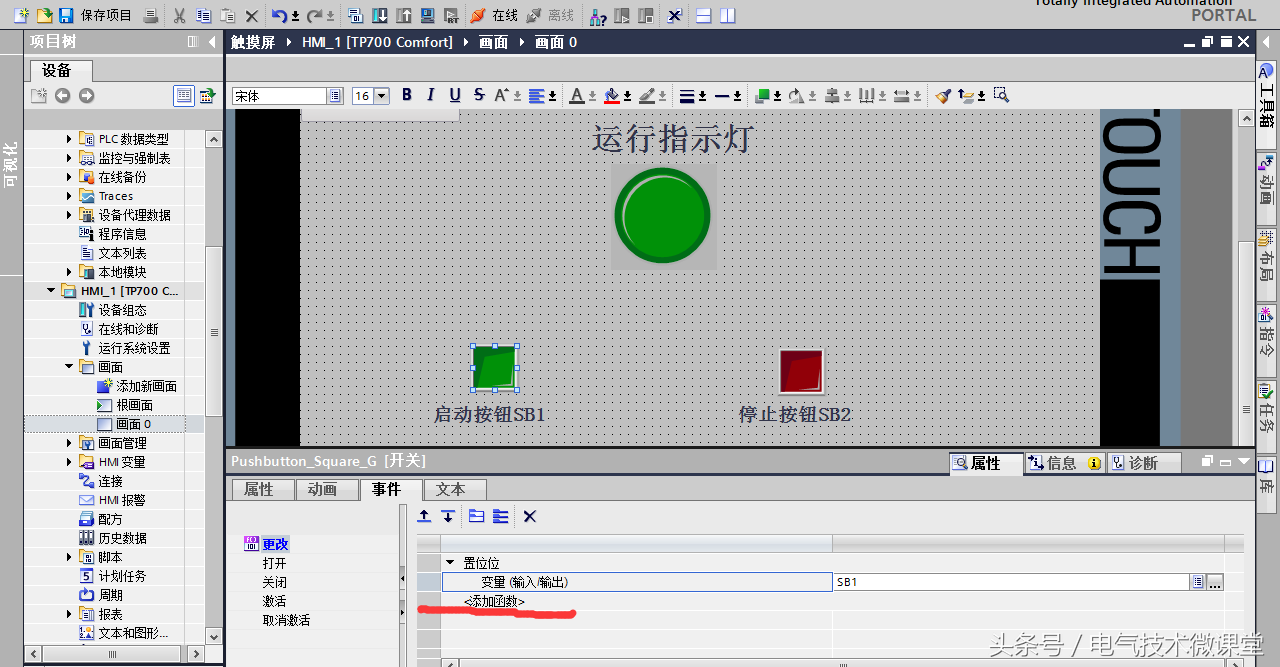

点击“添加函数”

选择“复位位”

设置变量为SB1

步骤八：下载PLC和触摸屏程序

将PLC和触摸屏程序分别下载到设备中，这个就不用再多说了吧，如果还不明白的先去找块豆腐。。。就到这儿吧
