abb变频器代理商（ABB变频ACS150系列功能及型号介绍）

ABB变频ACS150系列简介

ABB部件传动是专为并入各种机械设备而设计的，例如搅拌机、输送机、风机、泵，或者任何需要将定速电机转换为变速电机的机械。

ABB部件传动满足OEM、机械制造商、盘柜厂商的需求，可以从ABB广大的分销网络购买到。该传动选型方便简单，并提供一系列的标准内置特性，例如PID控制、制动斩波器、固定式控制盘和速度控制电位器。

ABB变频器ACS150系列产品亮点

（1）通过物流分销，可在全球购买

（2）用户友好化LCD控制面板和集成电位计

（3）灵活安装的可选产品

（4）PID控制

（5）集成EMC滤波器

（6）内置制动斩波器

（7）便于快速调试的FlashDrop工具

ABB变频器ACS150系列的优点、特性

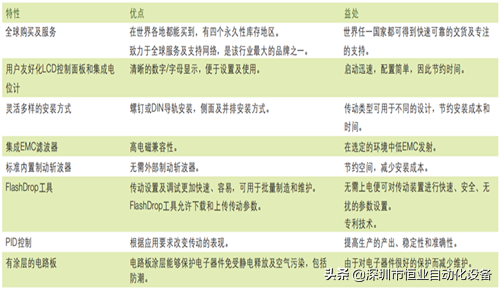

图一、ACS150系列的优点、特性

ABB变频器ACS150规格介绍

型号代码

图二第四列的型号代码清楚地表明了传动的功率额定值和外形规格。选定型号代码后，外形规格（第五列）可用来确定传动尺寸，详情如下所示。

电压

ACS150 提供两种电压范围:2=200-240V 4=380-480V

根据所选定的电压，在右侧的型号代码中填写“2”或“4”。

结构

型号代码中的“01X”和“03X”代表输入电压的相数及EMC滤波器连接情况。可根据需要进行选择，具体如下：

01=单相 03=三相

E=EMC滤波器连接，50 Hz频率 U=EMC滤波器断开，60 Hz频率

(需要使用滤波器时，可方便地接通。)ABB变频器的额定值、型号、规格介绍

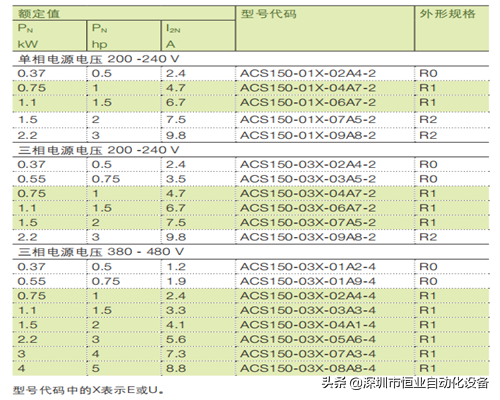

图二、ACS150规格介绍

ABB变频器ACS150系列安装方式、尺寸

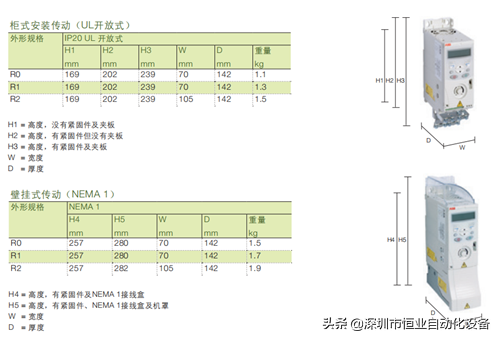

图三、ACS150系列安装方式、尺寸

ABB变频器ACS150系列的电气参数

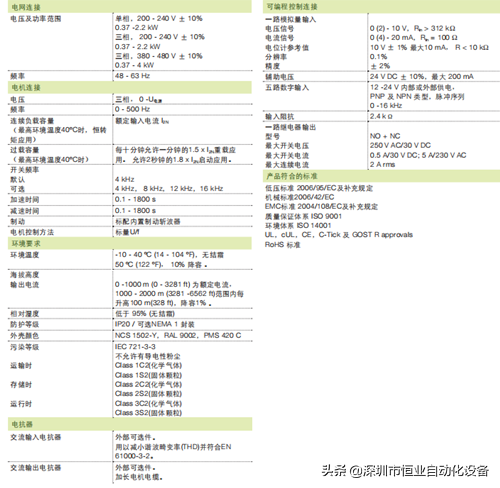

图四、ACS150系列的电气参数

ABB变频器ACS150系列的控制链接

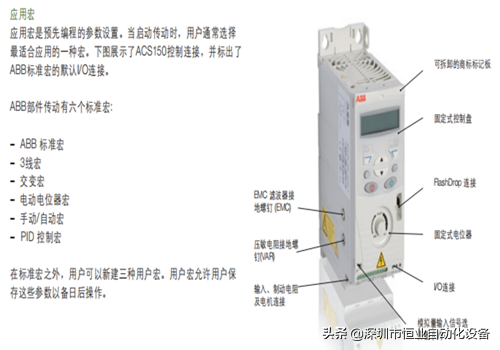

图五、ACS150系列的控制链接

ABB变频器ACS150系列的控制接口

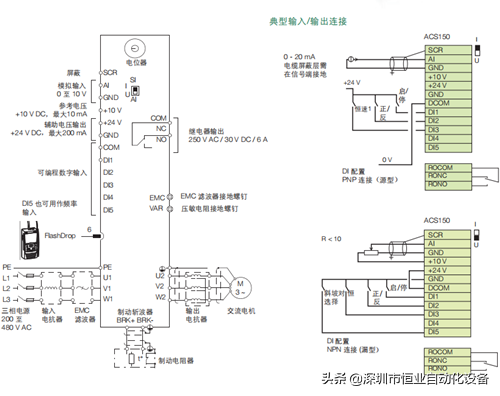

图六：ACS150系列的控制接口

ABB变频器ACS150系列的应用

在搅拌机应用中：传动可提供高启动转矩来优化搅拌机启动运行。静音运转模式使得传动的开关频率在高转矩启动后，提高到更高的水平，从而降低噪音。FlashDrop工具针对同一种搅拌机应用的不同传动装置提供了快速安全的调试方式。

在传送装置应用中：皮带的速度可由传动装置和电机来控制。生产线往往包括多个部分，其中也包括传送设备，它是用来有效的连接各部分从而来提高产能。传动装置使得输送机的启动和停止变得平稳，因此减少了机械压力并降低了维护成本。

一个热泵系统：包括一个带风机的室内单元和一个带压缩机和鼓风机的室外单元。热泵通过收集空气中的热量并将其排放到室外来冷却室内环境。室外单元利用压缩机和鼓风机来驱散热量。冷却后的空气被室内单元的风机吹到屋内。传动设备允许用户根据客户要求改变制冷量。交流传动优化了系统的能量利用率，并使系统运行更为平稳。

风机：用于工业、商业及内部环境的过程冷却和空气流通。利用一台传动设备控制空气流动，比机械控制流动方法更加节约能源。一台ABB传动设备集成了PID控制，可根据给定值修正风扇速度，从而提供最佳气流。紧凑的尺寸和多样的安装方式使得系统设计更加灵活。

ABB变频器ACS150系列的外部选件

FlashDrop工具

FlashDrop 为一款功能强大的掌上型工具，用于快速、方便地进行参数选择及设定。可隐藏所选定的参数，以达到保密之目的，只显示应用所需的参数。使用该工具，可在两台传动之间拷贝参数，也可在 PC 机与传动之间拷贝参数。在传动不加电的情况下，就可完成所有上述的工作 – 实际上甚至无需拆开传动的包装。

DrivePM

DrivePM (变频器参数管理器)是用以FlashDrop 的创建、编辑并拷贝参数集的新型工具。用户可以隐藏每个参数/参数组，从而使传动用户看不到该参数/参数组。

DrivePM要求：

（1)Windows 2000/XP/Vista/Windows 7

（1）PC 机空闲的串口

FlashDrop 工具包包括：

（1）FlashDrop工具

（2）DrivePM软件光盘

（3）PDF格式的用户手册，含在前述光盘中

（4）PC和FlashDrop之间的连接电缆

（5）电池充电器

防护等级NEMA 1

NEMA 1套件包括一个保护手指的连接盒，电缆导管安装，和一个用来免受污垢灰尘的罩子。

制动电阻

ACS150的集成制动电阻为标准配置，因此无需额外的空间或安装时间。制动电阻根据下表选择。关于选定制动电阻的更多信息，请参阅ACS150 用户手册。

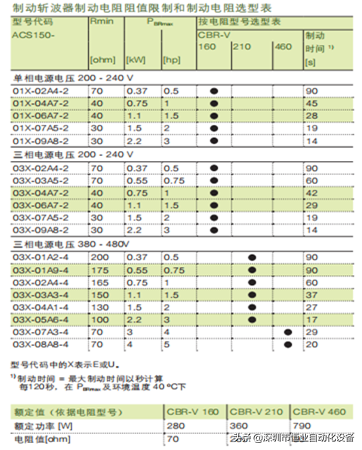

图七：制动电阻选型

输入电抗器

输入电抗器平滑了主电源电流波形并减少总谐波畸变率(THD)。安装输入电抗器后，此设计使ACS150满足谐波标准EN/IEC 61000-3-12的要求。另外，输入电抗器对电源电压瞬变提供更好的保护。

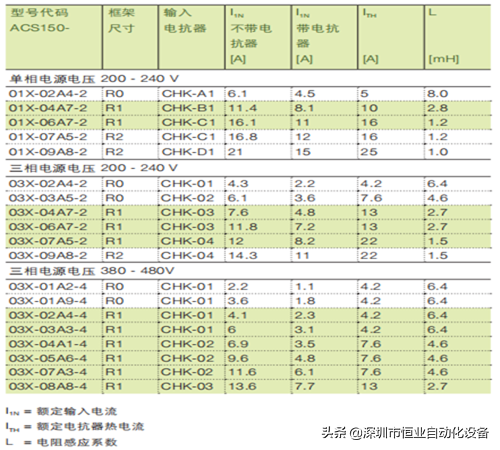

图八、输入电抗器

输出电抗器

输出电抗器可降低输出的du/dt和对电压尖峰引起的电流尖峰滤波。由于电流尖峰和电磁性能引起温度升高，使电机电缆长度受到限制，因此，使用输出电抗器可增加电机电缆长度。

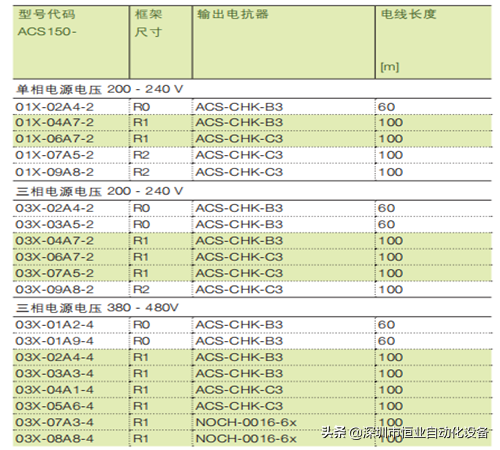

图九、输出电抗器

滤波器

EMC 滤波器

ACS150的内部EMC滤波器是为满足EN/IEC 61800-3标准的C3 类而设计的。外部EMC滤波器用于与内部滤波器连接起来加强传动的电磁性能。最大的电机电线长度取决于需要的电磁性能，详见下表。

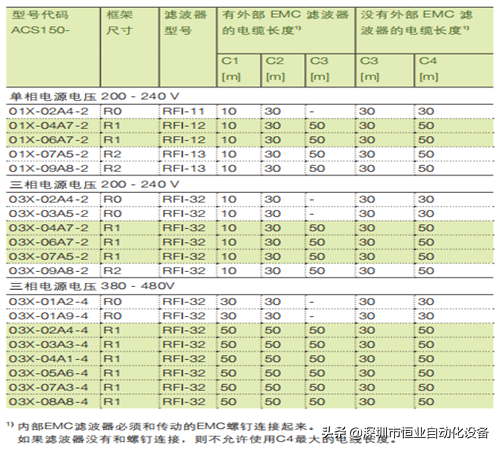

图十、EMC 滤波器

低漏电流滤波器

低漏电流滤波器是应用在需要剩余电流装置（RCD）且漏电流要低于30mA的理想选择。

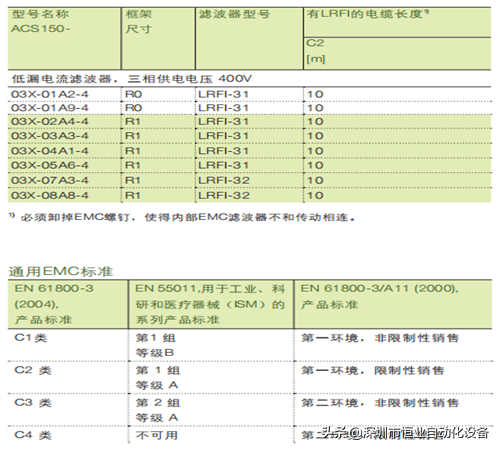

图十一、低漏电流滤波器
