摘要：这个设计模式，以其复杂著称，很长一段时间，我一直认为它高高在上，只存在于理论之中，从未真正落地。直到我在JDK中，遇到这个从未使用过的模块，才发现这个设计模式，其实早已被前辈们落地了。设计模式还是要落地的大家好，欢迎关注极客架构师，极客架构师，专注架构师成长

这个设计模式，以其复杂著称，很长一段时间，我一直认为它高高在上，只存在于理论之中，从未真正落地。直到我在JDK中，遇到这个从未使用过的模块，才发现这个设计模式，其实早已被前辈们落地了。

设计模式还是要落地的

大家好，欢迎关注极客架构师，极客架构师，专注架构师成长，我是码农老吴。

本期仍然是《源码说》的第6期。

在上半部分，我向大家分享了工厂系列模式里面的前面两个设计模式，静态工厂方法模式和工厂方法模式。静态工厂方法模式的受欢迎程度，明显与它的江湖地位不匹配，以后，在我——码农老吴的设计模式知识体系中，将它与正式的设计模式一视同仁，不再使用它原来的名字——简单工厂模式（有轻蔑之意）。另外，支撑Spring框架，实现IOC容器的设计模式，竟然不过是工厂方法模式而已。

下面，我继续给大家分享工厂系列模式里面的第三个设计模式，也就是最复杂，最抽象的抽象工厂模式。

基本思路

工厂方法个数的困惑

抽象工厂模式的查询技巧

JDK

BorderFactory（浪费大家的感情）

Toolkit模块（经典的抽象工厂模式）

StackOverFlow 上的抽象工厂模式

DocumentBuilderFactory

TransformerFactory

XPathFactory

后续规划

工厂方法模式 VS 抽象工厂模式

工厂系列模式，有三个设计模式，从简到繁，依次是静态工厂方法模式（简单工厂模式），工厂方法模式和抽象工厂模式。这三个设计模式，最容易识别的，非静态工厂方法模式莫属。而工厂方法模式和抽象工厂模式，如果仅从概念上看，这两个设计模式应该比较好识别，但是，如果仅仅给你源代码，让你识别出这两个设计模式，就没那么容易了。

如果从概率上让你猜，你闭着眼睛选工厂方法模式就可以了。大部分程序员，这辈子遇到抽象工厂模式的概率很低，而使用抽象工厂模式设计自己的软件模块，就更微乎其微了。

那么到底如何仅仅通过源代码，区分出这两个设计模式呢。

要搞清楚这个问题，我们需要系统地梳理一下，看看这两个家伙，到底有哪些区别。

产品族与产品分类

要区分工厂方法模式和抽象工厂模式，有两个概念非常重要，那就是产品族与产品分类。我在前面分享抽象工厂的文章中，专门深入探讨了这两个概念，这里再复习一下。

何为产品族，以我们电商平台的文件导出系统为例。

市场情况有变，电商平台不仅要面向国内市场，还要走出国门，开拓海外市场。我们的导出系统现在也要支持国际化，不仅要支持国内商家，还需要支持其他国家或者地区的商家。在国际化时，每个国家导出的文件格式，基本上是相同的，否则就是不平等，是要出国际争端的，导致世界大战，人类就灭亡了，到时候这个责任又算到了我们码农头上，我们码农不背锅。

而正是这个时候，产品族就出现了。

比如，我们的系统现在要支持中国和俄罗斯两个国家的文件导出。

中国：Excel文件（Excel2003,Excel2007）,SQL文件（Mysql，Oracle）

俄罗斯：Excel文件（Excel2003,Excel2007）,SQL文件（Mysql，Oracle）

（补充一点，不同国家的数据导出，不仅仅是个简单的翻译问题，还涉及到日期格式，货币格式，文字排版，汇率转化等方方面面，所以要建立不同的导出类。）

这里面，大家要体会到产品族和产品分类的区别。

以上面的需求为例，Excel文件，SQL文件，或者Word文件，PDF文件，这些都属于产品分类。

一个抽象工厂模式，支持生产多个产品分类。而且产品分类下面，还可以再分类，也就是二级分类，三三级分类，比如Excel文件，我们就还可以分为Excel2003，Excel2007等等。

而导出的文件，如果要区分中国，俄罗斯，以及其他国家或者地区，这属于产品族的概念。

族的本质，也是分类，只是给分类换了一个名字而已，但是在抽象工厂模式里面，产品族有特殊的约定。

一个产品族，往往需要包含所有的产品分类（不是必须的）

比如俄罗斯地区的导出文件，也需要支持Excel，SQL文件，Word，PDF等各种文件。

一个系统同一时刻，往往只能选择一个产品族，但是可以使用多个产品分类。

比如，中国地区的商家，往往只选择中国地区的文件导出。不会两个都需要。总之，不同产品族的产品，一般不会同时使用。对于一个商家，可以选择多个产品分类，但是往往同一时刻，只需要选择一个产品族。这个应该不难理解吧。

同一个产品族，里面的产品，往往有依赖关系

同一个产品族，里面的不同产品之间，可以有依赖性。而不同的产品族，里面的产品，则一般不会有依赖关系。也就是，中国地区的PDF文件格式，可以依赖中国地区的其他分类的文件格式，而不会依赖其他国家的文件格式。

有关产品分类和产品族，本文的后面，有一个非常经典的案例，就是JDK的Toolkit模块里面的抽象工厂，可以进一步帮助大家理解产品族和产品分类的概念。

概念比较

工厂方法模式：
定义一个用于创建对象的接口，让子类决定实例化哪一个类。Factory Method 使一个类的实例化延迟到其子类。
——Gof《设计模式：可复用面向对象软件的基础》
抽象工厂模式：
提供一个创建一系列相关或者相互依赖对象的接口，而无需指定他们的具体类
——Gof《设计模式：可复用面向对象软件的基础》
从概念上看，工厂方法模式强调的重点是，“子类决定实例化哪一个类的对象”。也就是抽象工厂中定义的工厂方法，返回的是抽象产品，而实际上要返回抽象产品对应的哪个具体产品（每个抽象产品，一般都对应多个具体产品），则由抽象工厂的子类，也就是具体工厂来决定。
抽象工厂模式，则强调的是，抽象工厂提供的工厂方法（往往是多个工厂方法），可以创建“一系列相关或者相互依赖的对象”（具有产品族的多个分类的产品体系）。
那么当架构师根据上面的概念，设计出软件模块，应用了上面的设计模式之后，我们仅仅从源代码，还能不能逆向识别出，是哪个设计模式呢，我们可以从以下角度分析，思考。
1，子类的角度：这两个设计模式，其实都有接口和抽象类，都有具体类，仅仅从子类的角度，不太好识别是哪个设计模式。
2，产品的角度：工厂方法模式，在实践中，创建的产品，或者叫对象，比较简单，通常只有一个分类。当需要创建多个分类时，就需要多建立几个相互独立的工厂方法模式即可。但是，当产品不光有多个分类，而且产品族的概念出现时，抽象工厂模式就会应运而生。所以，如果从产品角度判断，如果只有一个类型的产品，大概率是工厂方法模式，反之，如果有多个类型的产品，而且这些不同分类的产品，还有一个相同的维度，也就是产品族，那么就是抽象工厂模式了。
基于REIS分析模式比较
根据REIS分析模型，对工厂方法模式进行分析，工厂方法模式包含五种角色，抽象工厂角色，具体工厂角色，抽象产品角色，具体产品角色，客户方角色。它的宗旨是，在抽象工厂的接口和抽象类里面，定义工厂方法，创建抽象产品。而将创建具体产品的操作,延迟到具体工厂的工厂方法中。它的目的是解除框架在创建对象时，对具体类依赖，实现了两者的解耦和。
根据REIS分析模型，对抽象工厂模式进行分析，抽象工厂模式和工厂方法模式结构有些相似，也包含五种角色，分别是抽象工厂角色，具体工厂角色，抽象产品角色，具体产品角色，客户方角色。它通过抽象工厂定义一系列的工厂方法，每个工厂方法生产一类抽象产品。它的宗旨是，通过每个具体工厂，负责生产一系列相关或者相互依赖的产品。
我们从下面两个角度，尝试思考两者的区别。
1，角色角度：这两个设计模式，都包含5个相同的角色，这导致他们的代码结构，往往很相似，很难识别。但是还是有一些细微的不同之处，就是工厂里面定义的工厂方法的个数。工厂方法模式，它里面往往只有一个工厂方法。而抽象工厂方法，则往往包含多个工厂方法。那么是否能仅仅根据工厂方法的个数来识别这两个设计模式呢，这个问题，我们后面专门讨论一下。
2，具体工厂角度：工厂方法模式中的具体工厂，它里面的工厂方法，决定了应该创建哪个具体产品。抽象工厂里面的具体工厂，每个具体工厂，往往包含多个工厂方法，而且所有的工厂方法，创建的具体产品，应该属于同一个产品族。
工厂方法个数的困惑
我们是否可以仅仅根据工厂里面的工厂方法的个数，来精确区分工厂方法模式和抽象工厂模式。
结论先行，结论是不严谨，但可以使用。
工厂方法模式，它里面的抽象工厂里面往往只有一个工厂方法，只创建一个分类的产品。如果工厂方法模式的工厂里面，虽然定义了多个工厂方法，但是这些工厂方法创建的产品，之间没有必然关系，也就是没有产品族的概念出现时，也属于工厂方法模式，这种情况一般很少，可以建立多个独立的工厂方法模式来解决。
抽象工厂模式，它里面的抽象工厂里面，往往会定义多个工厂方法，每个工厂方法负责创建一个类型的产品。每个具体工厂，负责创建多个不同的具体产品，这些不同分类的产品之间，有比较强烈的依赖关系，也就是有产品族的概念出现。理论上也存在这种情况，抽象工厂里面只有一个工厂方法的情景，但是业务上，产品族的概念又比较强烈，实践中几乎没有。
有关工厂方法模式和抽象工厂模式的比较，我们就分析到这里。下面我们看看开源软件里面的抽象工厂模式。
抽象工厂模式的查询技巧
抽象工厂模式，和我们前面分享的工厂方法一样，类的命名比较规范，一般也是以factory结尾。但是，当我们根据这个关键词，查询出结果后，大部分是工厂方法模式，也可能是静态工厂方法模式，而抽象工厂模式，由于其复杂性，所以非常稀少，在一般的项目中，很难被应用，所以要找它的案例，只能是可遇而不可求。需要从一堆查询结果中，去逐个的筛选。
通过这种笨功夫，加上相关资料的辅助，幸不辱命，我还真找到了几个，比较标准的应用抽象工厂模式的开源软件。我们从JDK开始。
JDK
BorderFactory（这里要浪费大家的感情了）
repo:^github\.com/openjdk/jdk$ file:^src/java\.desktop/share/classes/javax/swing/BorderFactory\.java
在一开始，在JDK中，我把找到抽象工厂模式的希望，放在了javax.swing模块，这个Java创始人James Gosling 曾经参与过的模块。原因是swing里面的组件，可能会受到操作系统的影响，需要区分不同的操作系统。一开始，遇到的就是BorderFactory类。
产品很复杂

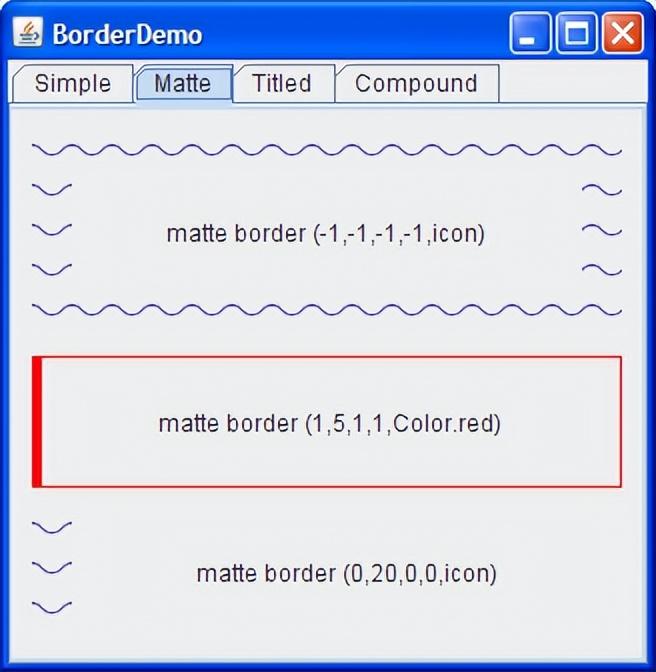

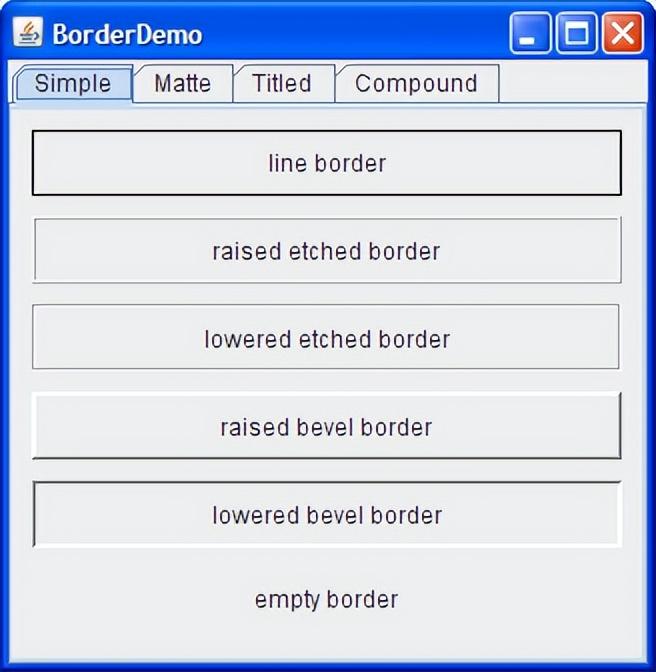

BorderFactory类，用于创建组件的边框，支持创建的边框种类也很多，这与抽象工厂可以创建复杂的产品体系不谋而合。如下，
UML类图：
BorderFactory里面有一堆create...()方法，用于创建各种类型的Border对象
代码片段
从我截取的BorderFactory类的部分代码，我们可以看到，它里面创建Border对象的create...()方法，竟然是静态的方法。也就意味着，这个类，其实用的就是最简单的工厂模式——静态工厂方法模式。
public class BorderFactory
{

    /** Don't let anyone instantiate this class */
    private BorderFactory() {
    }


//// LineBorder ///////////////////////////////////////////////////////////////
    /**
     * Creates a line border with the specified color.
     *
     * @param color  a Color to use for the line
     * @return the Border object
     */
    public static Border createLineBorder(Color color) {
        return new LineBorder(color, 1);
    }

//// BevelBorder /////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////////////////////
    static final Border sharedRaisedBevel = new BevelBorder(BevelBorder.RAISED);
    static final Border sharedLoweredBevel = new BevelBorder(BevelBorder.LOWERED);

    /**
     * Creates a border with a raised beveled edge, using
     * brighter shades of the component's current background color
     * for highlighting, and darker shading for shadows.
     * (In a raised border, highlights are on top and shadows
     *  are underneath.)
     *
     * @return the Border object
     */
    public static Border createRaisedBevelBorder() {
        return createSharedBevel(BevelBorder.RAISED);
    }


//// SoftBevelBorder ///////////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////////////////

    private static Border sharedSoftRaisedBevel;
    private static Border sharedSoftLoweredBevel;

    /**
     * Creates a beveled border with a raised edge and softened corners,
     * using brighter shades of the component's current background color
     * for highlighting, and darker shading for shadows.
     * In a raised border, highlights are on top and shadows are underneath.
     *
     * @return the {@code Border} object
     *
     * @since 1.7
     */
    public static Border createRaisedSoftBevelBorder() {
        if (sharedSoftRaisedBevel == null) {
            sharedSoftRaisedBevel = new SoftBevelBorder(BevelBorder.RAISED);
        }
        return sharedSoftRaisedBevel;
    }



//// EtchedBorder ///////////////////////////////////////////////////////////

    static final Border sharedEtchedBorder = new EtchedBorder();
    private static Border sharedRaisedEtchedBorder;

    /**
     * Creates a border with an "etched" look using
     * the component's current background color for
     * highlighting and shading.
     *
     * @return the Border object
     */
    public static Border createEtchedBorder()    {
        return sharedEtchedBorder;
    }


}
总结：
BorderFactory类，可以创建多种类型的Border对象，竟然用的是静态工厂方法模式。
什么情况？码农老吴，你是不是在浪费大家的感情呢，我们这节课的主题是抽象工厂模式啊。
非也，非也，之所以要加入这个小插曲，就是要告诉大家一个道理，最简单的工厂模式——抽象工厂方法模式，用好了，也是可以创建出复杂的产品体系的，大家不要因为它简单，就轻视它。
小插曲结束了，我们开始吃大餐。
在启动调查之前，由于抽象工厂模式比较复杂，我一直怀疑是否有开源软件中使用过它。经过一番调查，还真在JDK中，找到一个模块，使用了抽象工厂模式，而且非常标准，堪称抽象工厂模式的经典案例。它就是JDK中的Toolkit模块，我有点迫不及待了。
Toolkit模块（经典的抽象工厂模式）
抽象工厂模式，英文名称大家都知道，就是Abstract Factory Pattern，而大多数人不知道的是，它还有另外一个英文名称，就是Kit Pattern，所以抽象工厂模式，也可以叫Kit模式，或者叫工具箱模式。而我们要研究的这个模块,名字是ToolKit，不知道是巧合，还是谁抄的谁。
我们先看一下Toolkit模块的使用案例，熟悉一下它的功能，再分析它里面的抽象工厂模式。

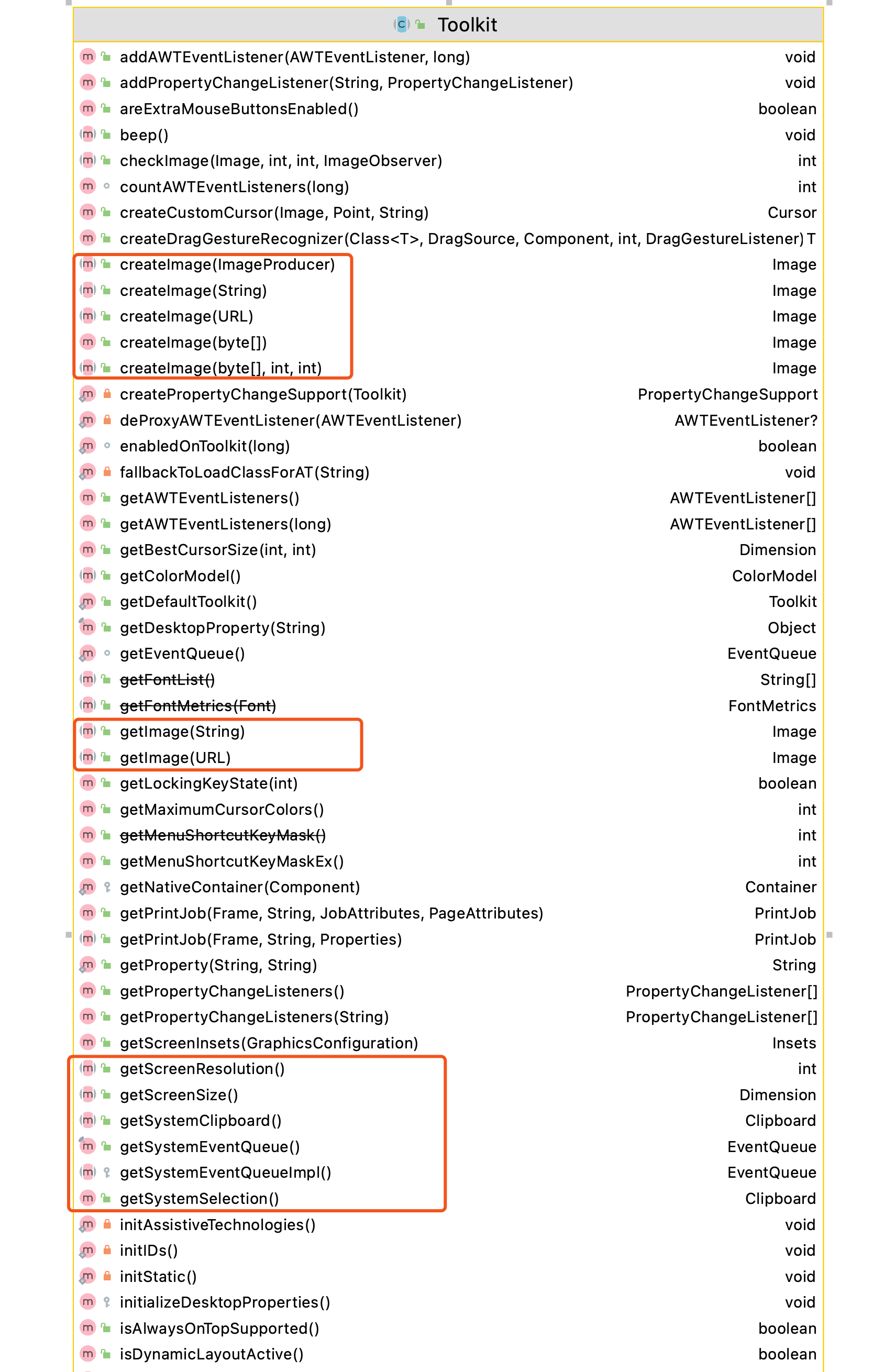

类图：
从ToolKit的类图中，我们可以看出来，可以用它来获取和系统硬件有关的信息，比如屏幕分辨率，屏幕大小，操作系统的剪贴板等等，以及查询图片，创建图片等操作。
Toolkit代码片段
从Toolkit的代码片段，我们可以看出，这个类是一个抽象类，抽象类是不能直接获取对象的，而获取这个类的对象，不是通过常用的new关键字，而是通过它里面的静态方法getDefaultToolkit()。
我们看后面的使用案例。
public abstract class Toolkit {

    /**
     * Constructs a {@code Toolkit}.
     */
    protected Toolkit() {}


    public abstract Dimension getScreenSize()
        throws HeadlessException;


    public abstract int getScreenResolution()
        throws HeadlessException;


    public static synchronized Toolkit getDefaultToolkit() {
        if (toolkit == null) {
            toolkit = PlatformGraphicsInfo.createToolkit();
            if (GraphicsEnvironment.isHeadless() &&
                !(toolkit instanceof HeadlessToolkit)) {
                toolkit = new HeadlessToolkit(toolkit);
            }
            if (!GraphicsEnvironment.isHeadless()) {
                loadAssistiveTechnologies();
            }
        }
        return toolkit;
    }


    public abstract Image getImage(String filename);


    public abstract Image createImage(String filename);

}
使用案例：
通过Toolkit获取屏幕的大小。
Dimension screenSize = Toolkit.getDefaultToolkit().getScreenSize();
double width = screenSize.getWidth();
double height = screenSize.getHeight();
Toolkit的三个子类：
Toolkit是用来获取硬件信息的，而硬件信息的获取，离不开操作系统，所以，Toolkit对于不同的操作系统，有相应的子类。

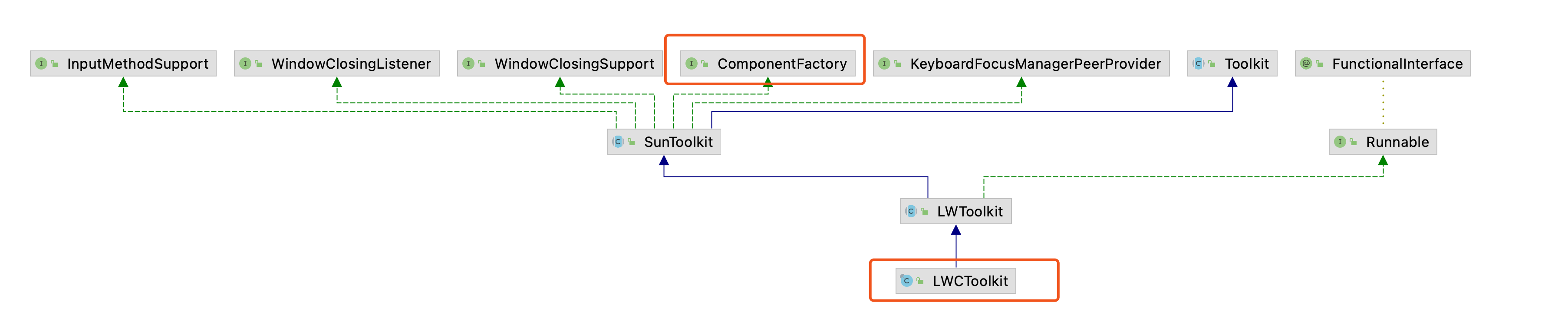

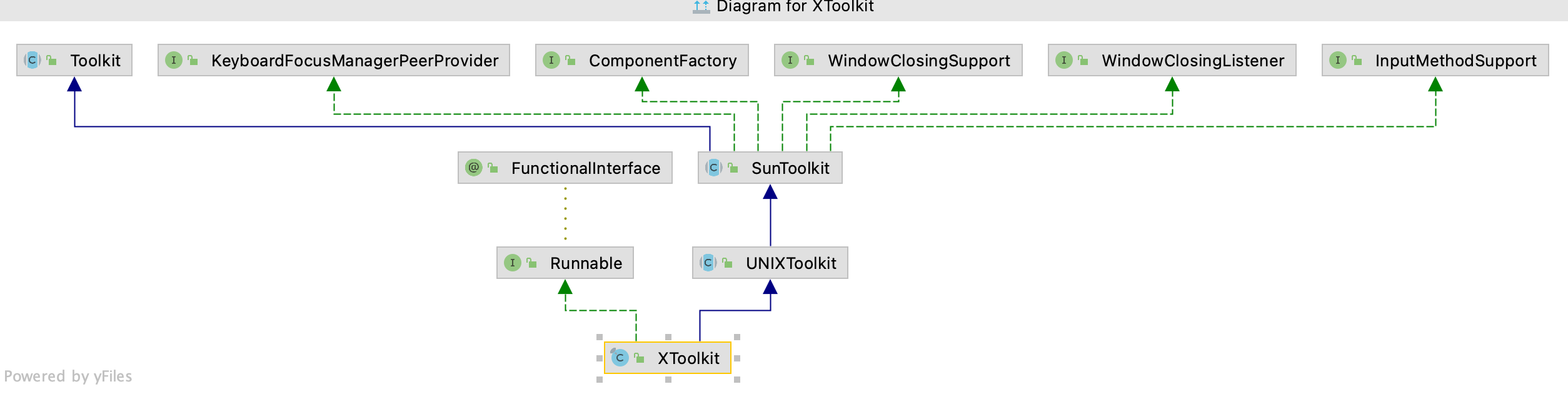

如下图所示：Toolkit的三个子类，都执行了同一个接口ComponentFactory，它就是我们要重点研究的，它就是抽象工厂模式中的抽象工厂。而这三个子类，就是抽象工厂模式中的具体工厂。
XToolkit:Unix或者类Unix系统
LWCToolkit:苹果系统
WToolkit:windows系统

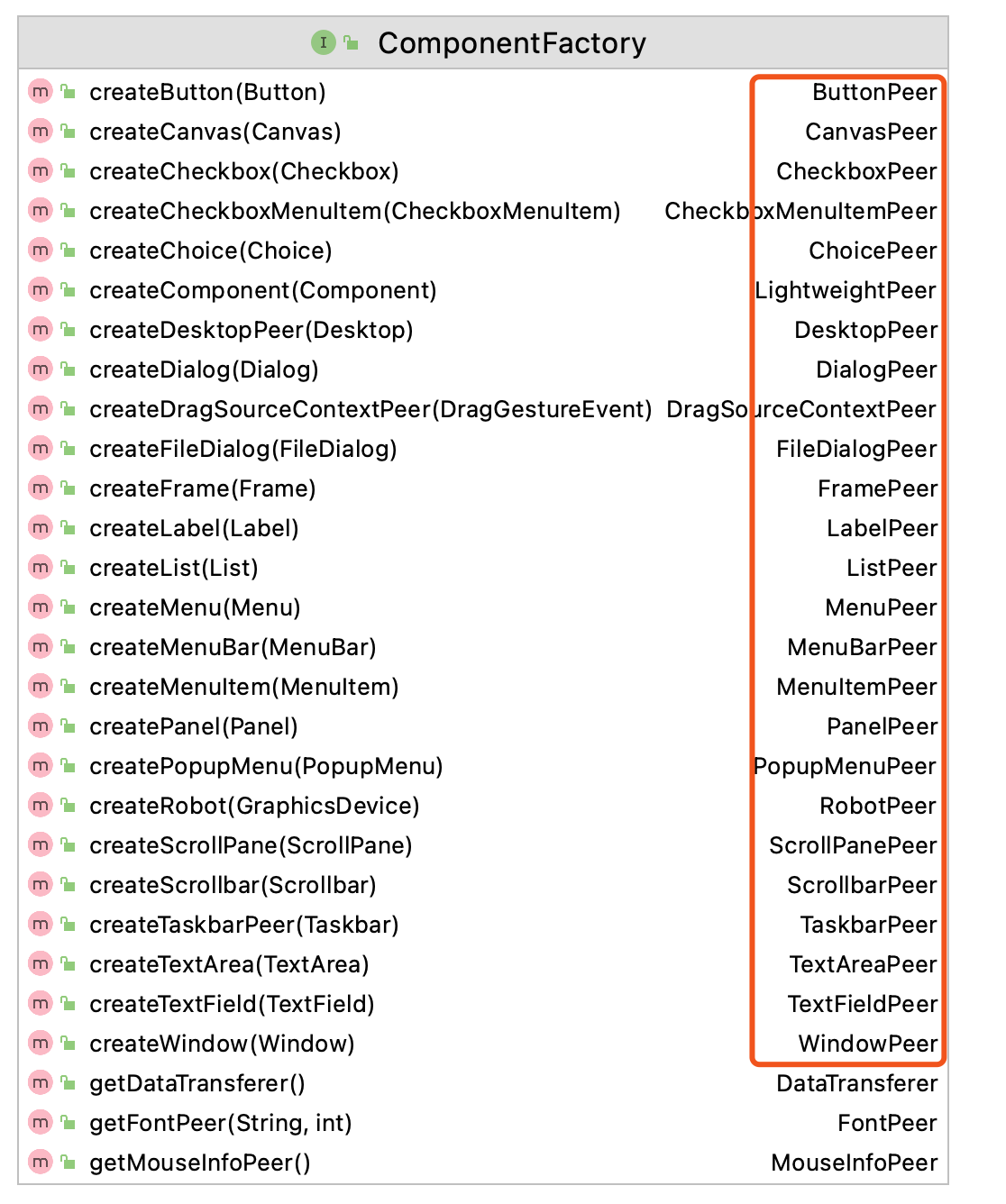

抽象工厂：ComponentFactory
repo:^github\.com/openjdk/jdk$ file:^src/java\.desktop/share/classes/sun/awt/ComponentFactory\.java
它里面提供了一系列的create...()方法，用于创建不同的组件，也就是多种类型的产品对象。
产品体系
ComponentFactory可以创建多种类型的产品。我们挑其中一个看看，就可以了。就以ButtonPeer为例。

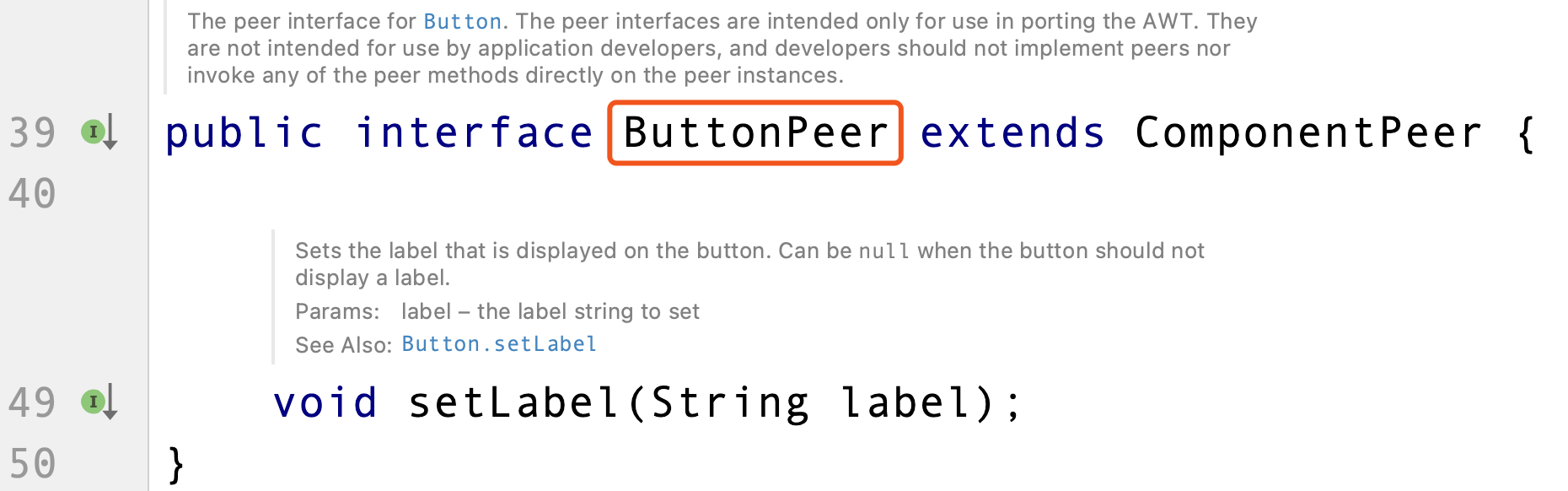

抽象产品：ButtonPeer

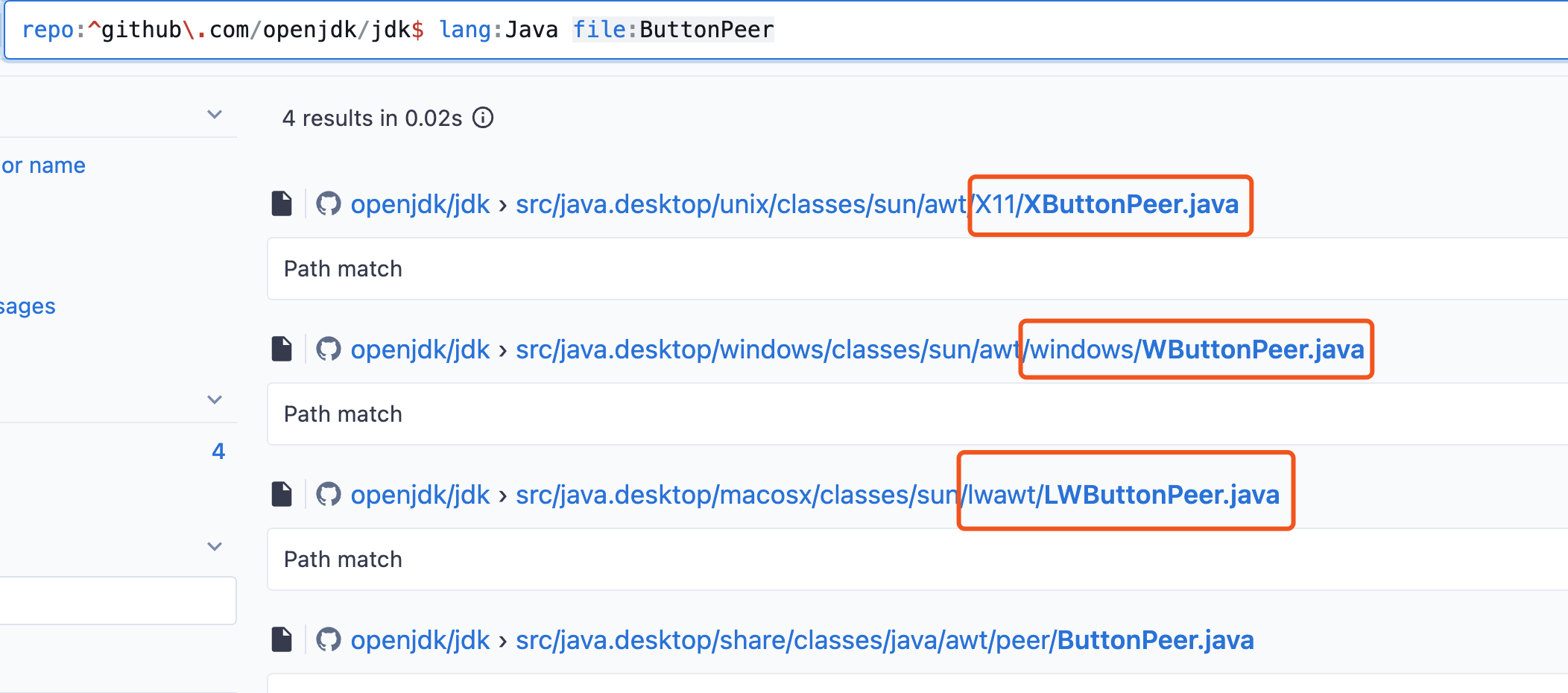

具体产品：
XButtonPeer：Unix或者类Unix系统
LWButtonPeer：苹果系统
WButtonPeer：windows系统
产品族：
Unix或者类Unix系统、苹果系统、windows系统。
这个案例，是目前能找到的，比较权威的，非常标准的，也容易让大家接受的抽象工厂模式真实案例。
Toolkit模式里面的抽象工厂模式一览
抽象工厂：ComponentFactory,SunToolkit
工厂方法：ComponentFactory它里面定义的一系列的create...()方法。
具体工厂：XToolkit、LWCToolkit、WToolkit
产品：
有很多，如：
抽象产品：ButtonPeer
具体产品：XButtonPeer、LWButtonPeer、WButtonPeer
产品族：Unix或者类Unix系统、苹果系统、windows系统。

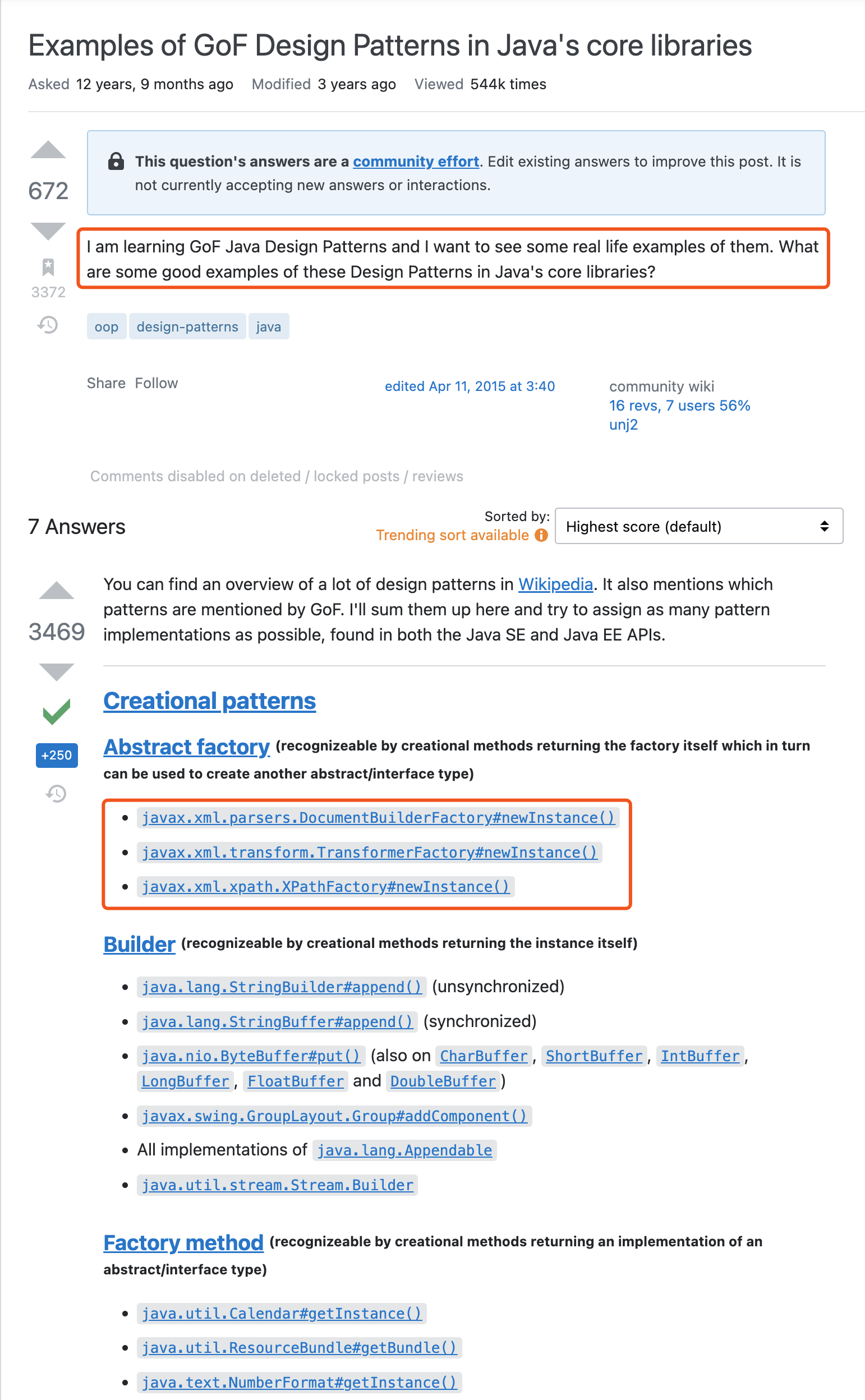

StackOverFlow 上公认的抽象工厂模式案例
国外的Stack OverFlow网站，号称全球程序员的知乎，它里面有个帖子，是有关JDK中的设计模式的汇总，有个网友的回帖，获得了3469人的点赞，答案很全面，有一定的参考价值，但是是否准确，还有待我们研究。如下图：
对于抽象工厂模式，这位网友给了三个类，我今天就给大家分析一下前面两个，第三个大家自行分析，答案写在评论区。
javax.xml.parsers.DocumentBuilderFactory#newInstance()
javax.xml.transform.TransformerFactory#newInstance()
javax.xml.xpath.XPathFactory#newInstance()
DocumentBuilderFactory
repo:^github\.com/openjdk/jdk$ file:^src/java\.xml/share/classes/javax/xml/parsers/DocumentBuilderFactory\.java
这个类，是JDK里面提供的，用于创建DOM模式的XML解析器的，用于对XML文件内容进行解析。
这个类里面，是否有抽象工厂模式，网上的呼声很高，好多人说它里面使用了抽象工厂模式，真是这样吗？我们一步一步分析。先看它的使用案例，大家先了解一下这个类。

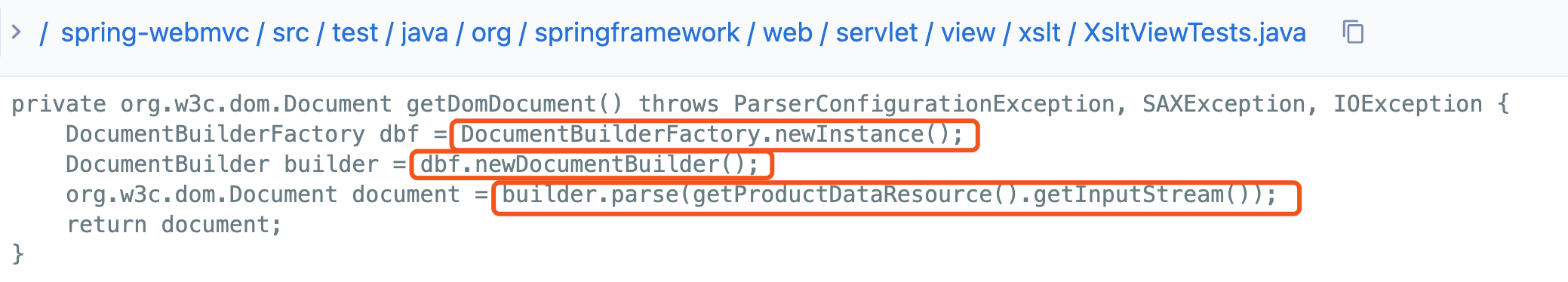

使用案例
1、DocumentBuilderFactory 这个抽象类通过newInstance()静态方法，获取到自己的对象（这种方式很常见，这个方法，就是静态工厂方法）。
2、调用DocumentBuilderFactory对象的实例方法，获取到DocumentBuilder类的对象。
3、调用DocumentBuilder类的parse()方法，可以将输入的xml文件，转化为Document对象。

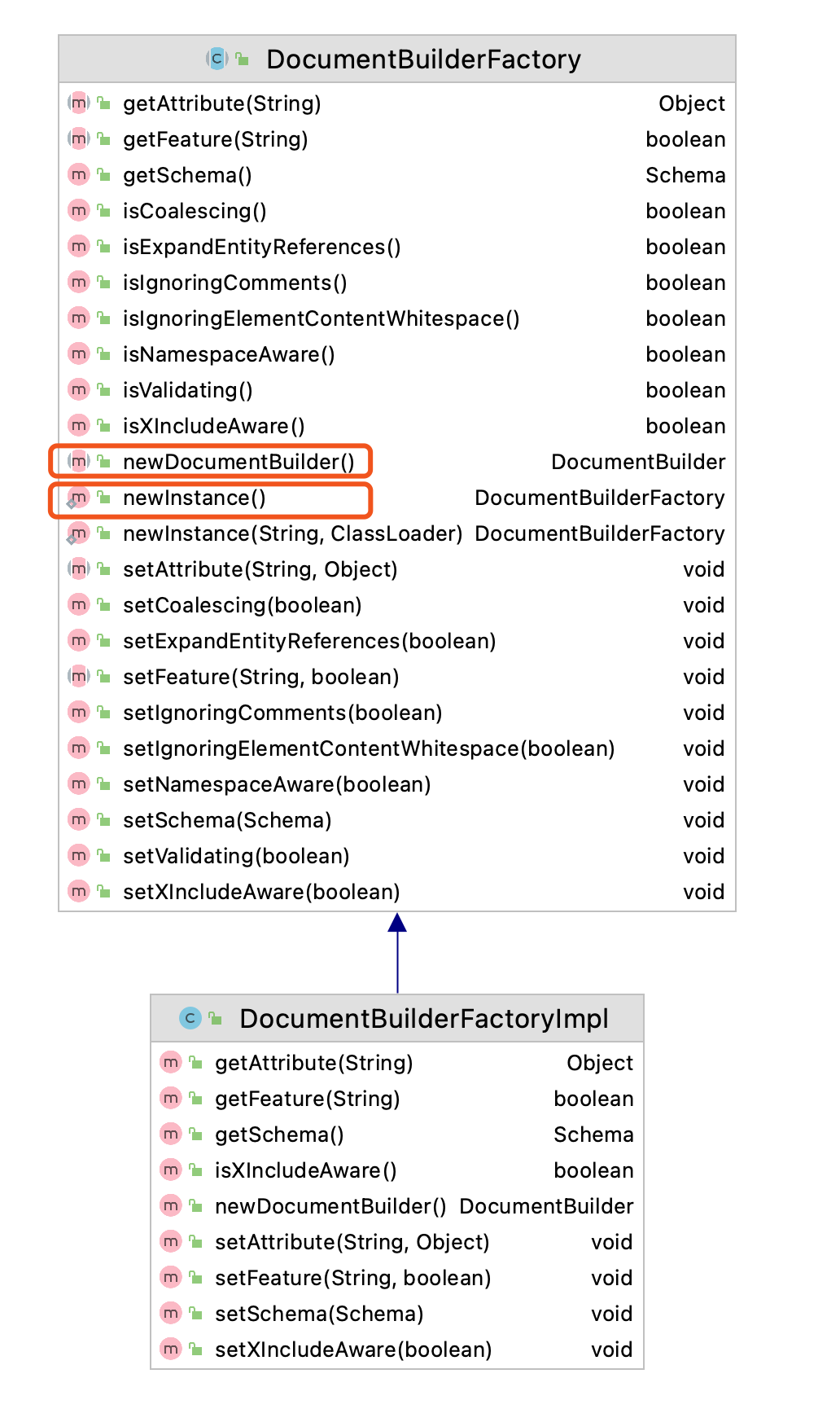

类图：

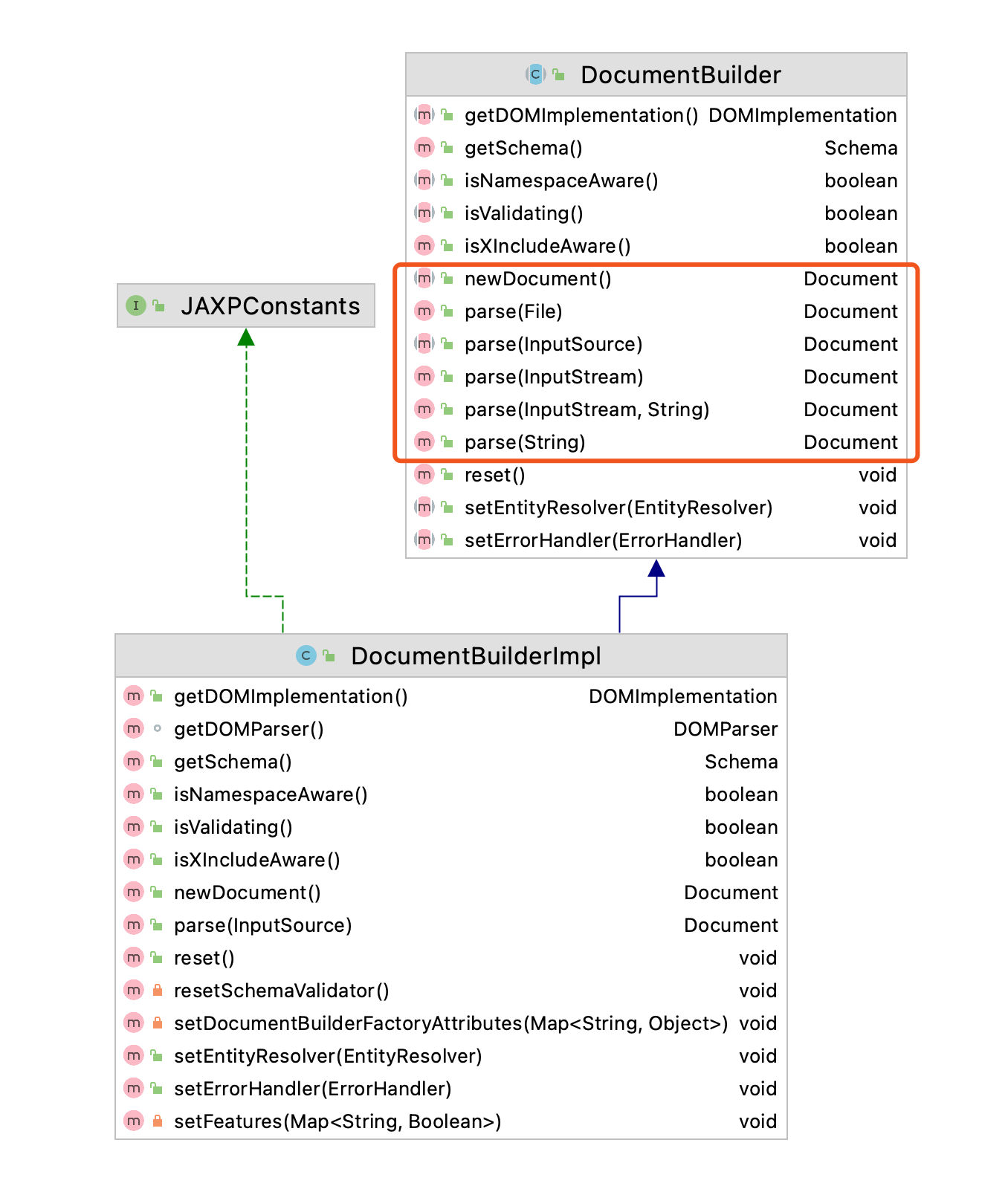

DocumentBuilder
类图：
DocumentBuilder类，从名字上看，符合建造者模式的命名规范，但是这个类里面，并没有出现建造者模式的一些常见特征（静态内部类，链式风格等），它里面最重要的方法，就是parse()方法，返回Document对象。所以这个类，又有点像普通的工厂方法模式。但是如果说它是比较简单的建造者模式，也有一定道理。根据名字上看，原作者应该更倾向于建造者模式。我个人的观点是，目前这个类虽然更像工厂方法模式，但是也可以看作是初期的建造者模式，随着代码的发展，建造者模式的特征会越来越明显。
不过，不管把它认定为建造者模式，还是工厂方法模式，都不会对我们最终的结果，产生影响。我们的目标是判断DocumentBuilderFactory里面是否有抽象工厂模式。
到底有没有抽象工厂？
我的结论是：没有。
原因是，产品体系太过简单，只有一个产品分类，也没有产品族出现。
DocumentBuilderFactory，只能创建DocumentBuilder类的对象。也就是只能创建一个分类的产品，另外，更重要的一点，就是这里面并没有体现产品族的思想。
结论：
DocumentBuilderFactory：本身是个工厂方法模式，创建的产品对象是DocumentBuilder。
DocumentBuilder：可以说是一个简单的建造者模式（虽然还不太标准），创建的产品对象是Document。当然，说它是工厂方法模式，也有一定道理。
这里面没有抽象工厂模式的影子，当然，也可能咱们不是XML解析器的专家，分析的可能不精确。你有什么看法，欢迎评论区留言。
TransformerFactory
repo:^github\.com/openjdk/jdk$ file:^src/java\.xml/share/classes/javax/xml/transform/TransformerFactory\.java
TransformerFactory，这个类的作用，和DocumentBuilderFactory恰恰相反，是把Document对象，转化为xml文件。

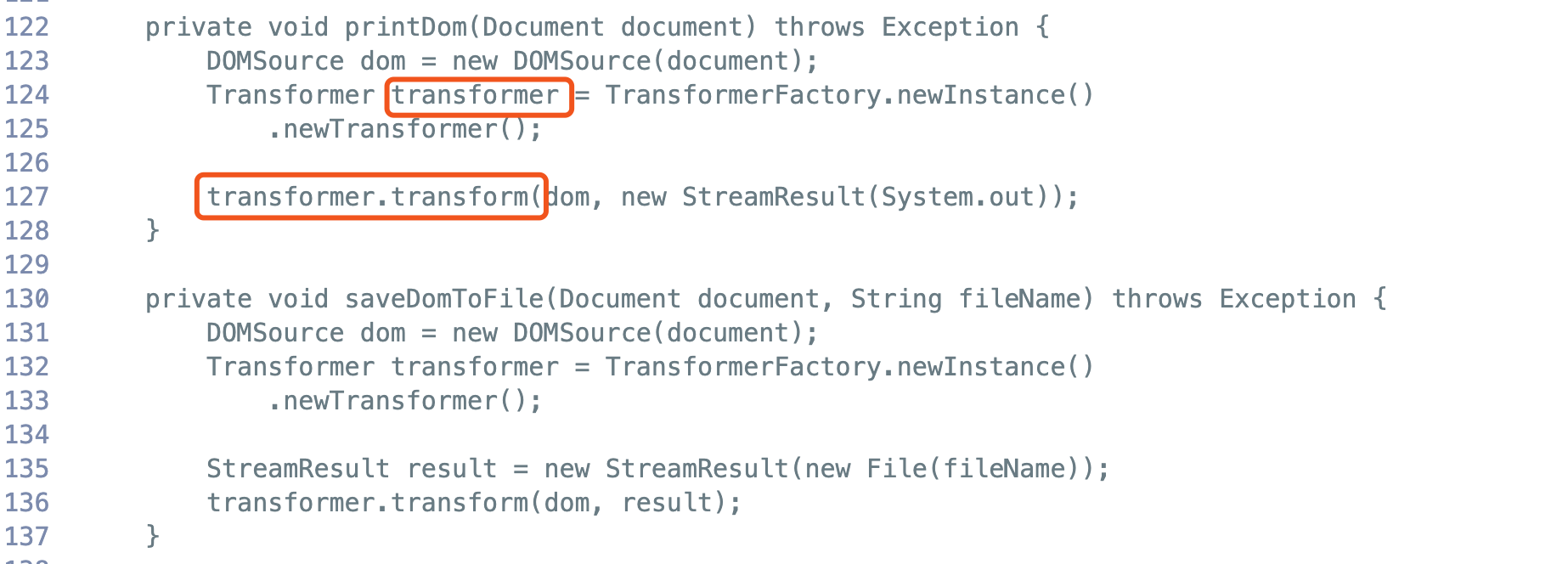

使用案例如下：

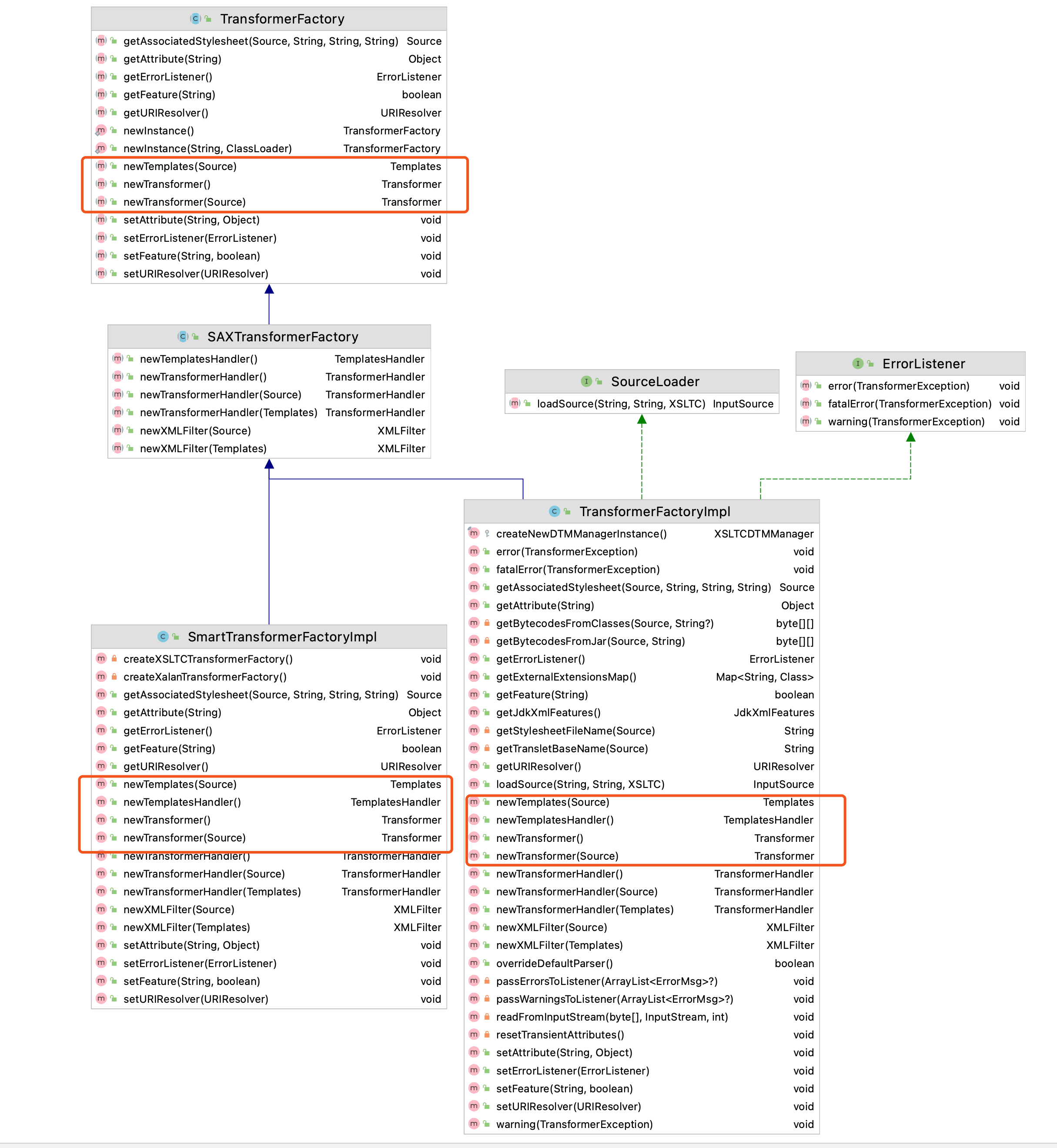

UML类图
是否有抽象工厂模式？
有，总结如下。
TransformerFactory里面的抽象工厂模式一览
抽象工厂：TransformerFactory,SAXTransformerFactory
工厂方法：newTransformer(), newTemplates()

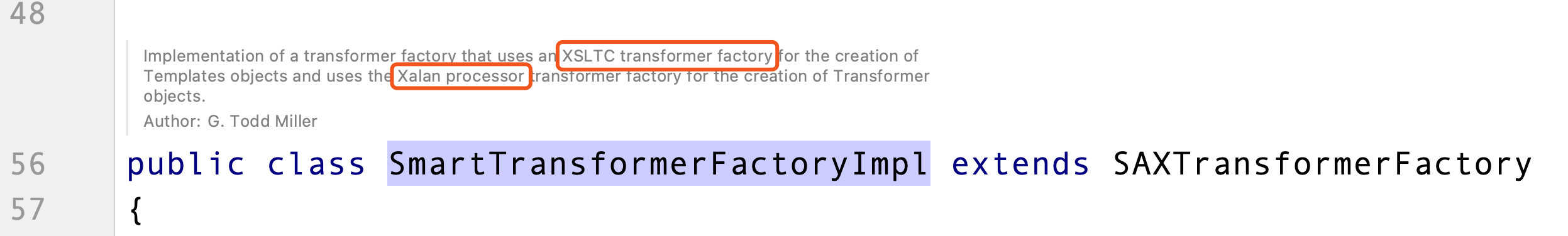

具体工厂：SmartTransformerFactoryImpl, TransformerFactoryImpl
抽象产品及具体产品：Transformer及其实现类,Templates及其实现类
产品族：
结论：
从类图上可以看出，TransformerFactory比较符合抽象工厂模式，里面有两个产品分类，而且具体工厂的建立，里面也体现了产品族的思想。其实要想理解的更透一些，还是要对它里面的业务有一定的了解。

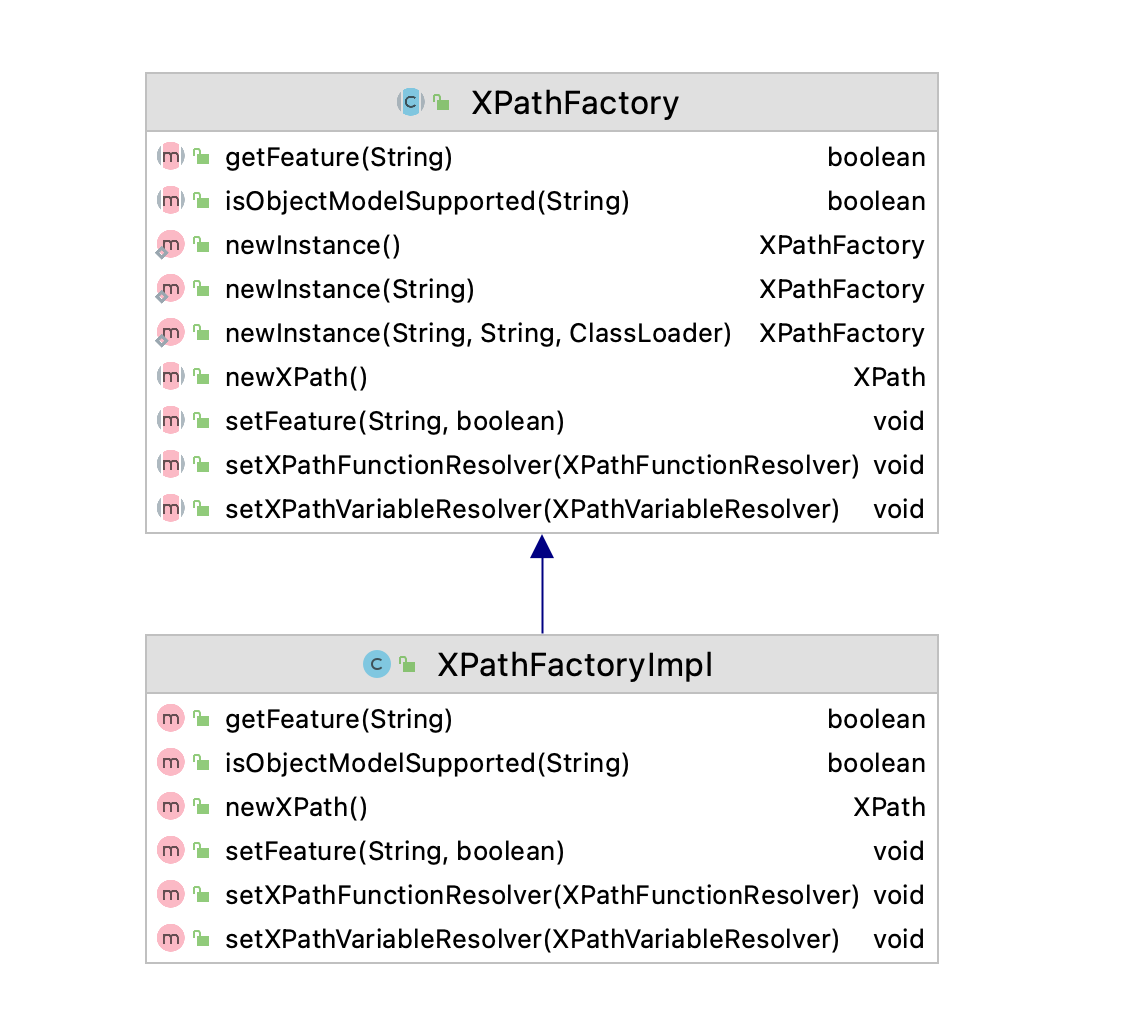

XPathFactory
repo:^github\.com/openjdk/jdk$ file:^src/java\.xml/share/classes/javax/xml/xpath/XPathFactory\.java
这个类里面是否有抽象工厂模式，如果没有，是否有其他设计模式，大家自己分析一下，欢迎评论区留言。
后续规划
至此，《源码说》有关6种创建型设计模式（单例模式，原型模式，建造者模式，静态工厂方法模式，工厂方法模式，抽象工厂模式）在开源软件中的落地情况，全部分享完毕。不少网友，已经急不可待，私信催促我赶紧分享后面的设计模式，其实我自己也一样，迫不及待了。
下周开始，我们开始进行行为型设计模式的分享，关于行为型模式，我已经分享了三个，分别是
模板模式，状态模式和策略模式，下周我们分享大名鼎鼎的命令模式。
极客架构师，专注架构师成长，我们下周见。
