1.需求分析

系统需求分析：

随着互联网的发展，计算机的软硬件不断的更新迭代，这时计算机已经可以管理超大规模的数据，文件系统远远不能满足各种应用的需求，数据库使得数据实现了结构化存储，数据更容易被共享。数据库管理系统既便于数据的集中管理，控制冗余，提高数据的利用率和一致性，又利于应用程序的开发和维护。

随着高校学生人数越来越多，课程越来越丰富，学生多老师少，迫切需要一个数据库管理系统来管理、存取大量的信息，则建立一个学生毕业设计选题系统具有非常大的实际应用意义。我们知道计算机具有运算速度快，处理能力强等特点。因此，为了保证学校信息的流畅，工作高效，学生毕业设计选题系统应运而生。这不但能使教务人员从复杂的管理中解脱出来，而且对于推动教学的发展也起到非常重要的作用。

系统功能需求分析：

教师和学生进行双向选择，即学生可选择相应的毕业设计题目，教师也可选择学生。

1）教师：

1.1 教师可以增加毕业设计题目，人数，及要求。

1.2 教师可录取报名的学生，查看学生的详细信息如学生的基本信息等内容。

1.3针对不同的用户，可进行相关的统计、查询可查看报自己的学生人数，基本信息等。

2）学生：

2.1 可浏览教师的毕业设计题目及教师的简介等内容。

2.2 可查看自己的个人信息（基本信息）。

2.3 可以报毕业设计题目，每人限报两个，第一选题志愿和第二选题志愿。

3）管理员

3.1 可对每个教师、学生进行统计分析与维护。

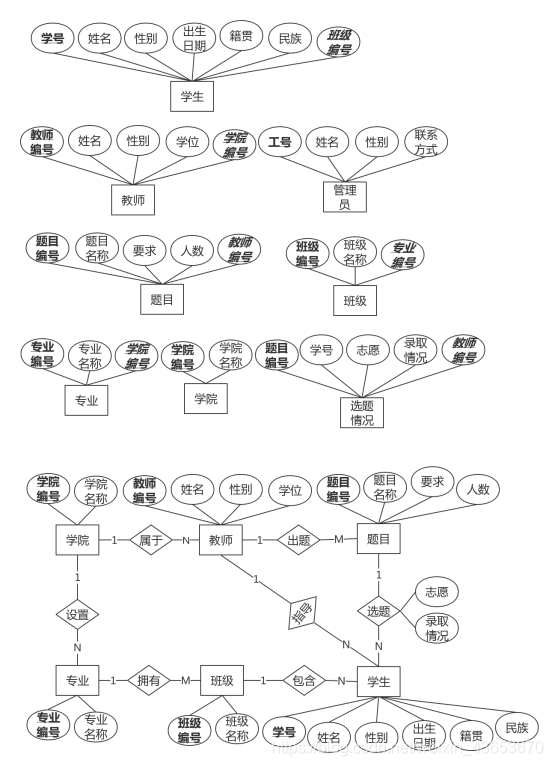

2.概念设计（E-R图）

根据需求分析结果，学生、教师、管理员、题目、班级、专业、学院等可建模为基本实体集。

各基本实体集的属性定义如下：

学生（Student）实体集。其属性有：学号（studentNo）、姓名（studentName）、性别（sex）、出生日期（birthday）、籍贯（native）、民族（nation）等。教师（Teacher）实体集。其属性有：教师编号（teacherNo）、姓名（teacherName）、性别（sex）、学位（degree）等。班级（Class）实体集。其属性有：班级编号（classNo）、班级名称（className）等。专业（Speciality）实体集。其属性有：专业编号（specialityNo）、专业名称（specialityName）等。学院（Institute）实体集。其属性有：学院编号（instituteNo）、学院名称（instituteName）等。题目（Title）实体集。其属性有：题目编号（titleNo）、题目名称（titleName）、要求（requirement）、人数（population）等。管理员（Manager）实体集。其属性有：工号（managerNo）、姓名（managerName）、性别（sex）、联系方式（phoneNum）。

定义联系集及属性：

选题（SelectTitle）联系集：它是题目实体集与学生实体集的一对多联系集，其描述属性有：题目编号（titleNo）、学号（studentNo）、教师编号（teacherNo）、志愿（wish）、录取情况（admission）等。出题（SetTitle）联系集：它是教师实体集与题目实体集的一对多联系集，没有联系属性。指导（Guidance）联系集：它是教师实体集与学生实体集的一对多联系集，没有联系属性。包含（Include）联系集：它是班级实体集与学生实体集的一对多联系集，没有联系属性。拥有（Hold）联系集：它是专业实体集和班级实体集的一对多联系集，没有联系属性。属于（Belong）联系集：它是学院实体集与教师实体集的一对多联系集，没有联系属性。设置（Establish）联系集：它是学院实体集与专业实体集的一对多联系集，没有联系属性。

权限设置：

（1）用户（User）：账号（userNo）、登录密码（password）、姓名（userName）、身份（identity）等。

3.逻辑设计

（下划线加粗代表主码，斜体加粗代表外码）

（1）学生Student表：由学生关系实体集转化而来。

学生Student（studentNo，studentName，sex，birthday，native，nation，classNo）；

（2）教师Teacher表：由教师实体集转化而来。

教师Teacher（teacherNo，teacherName，sex，degree，instituteNo）；

(3)班级Class表：由班级实体集转化而来。

班级Class（classNo，className，specialityNo）；

(4)专业Speciality表：由专业实体集转化而来。

专业Speciality（specialityNo，specialityName，instituteNo）；

（5）学院Institute表：由学院实体集转化而来。

学院Institute（instituteNo，instituteName）；

（6）题目Title表：由题目实体集转化而来。

题目Title（titleNo，titleName，requirement，population，teacherNo）；

（7）管理员Manager实体集转化的关系模式。

管理员Manager（managerNo，managerName，sex，phoneNum）；

（8）选题SelectTitle联系集转化的关系模式。

选题SelectTitle（titleNo，studentNo，teacherNo，wish，admission）；

（9）用户User关系模式。

用户User（userNo，password，userName，identity）；

4.模式求精

（1）学生Student（studentNo，studentName，sex，birthday，native，nation，classNo）；

分析Student关系模式得函数依赖关系为：

tudentNo->{studentName，sex，birthday，native，nation，classNo}

满足BCNF范式。

（2）教师Teacher（teacherNo，teacherName，sex，degree，instituteNo）；

分析Teacher关系模式得函数依赖关系为：

teacherNo->{teacherName，sex，degree，instituteNo}

满足BCNF范式。

（3）班级Class（classNo，className，specialityNo）

分析Class关系模式得函数依赖关系为：

classNo->{className，specialityNo}

满足BCNF范式。

（4）专业Speciality（specialityNo，specialityName，instituteNo）；

分析Speciality关系模式得函数依赖关系为：

specialityNo->{specialityName，instituteNo}

满足BCNF范式。

（5）学院Institute（instituteNo，instituteName）；

分析Speciality关系模式得函数依赖关系为：

instituteNo->{instituteName}

满足BCNF范式。

(6)题目Title（titleNo，titleName，requirement，population，teacherNo）；

分析Speciality关系模式得函数依赖关系为：

titleNo->{titleName，requirement，population，teacherNo}

满足BCNF范式。

5.表的设计

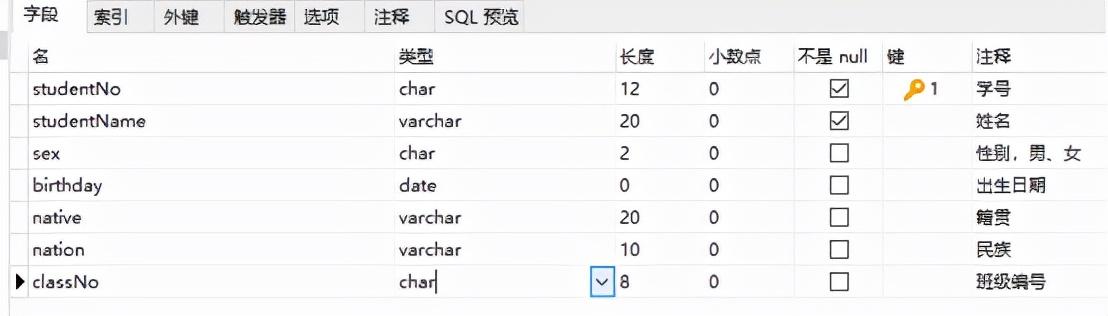

（1）学生Student表（studentNo，studentName，sex，birthday，native，nation，classNo）

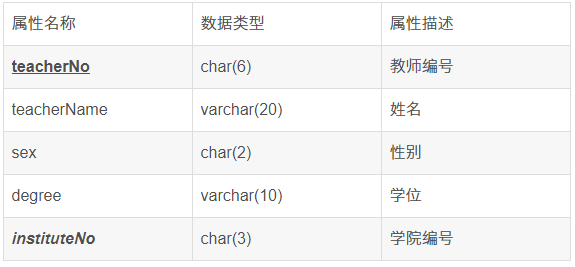

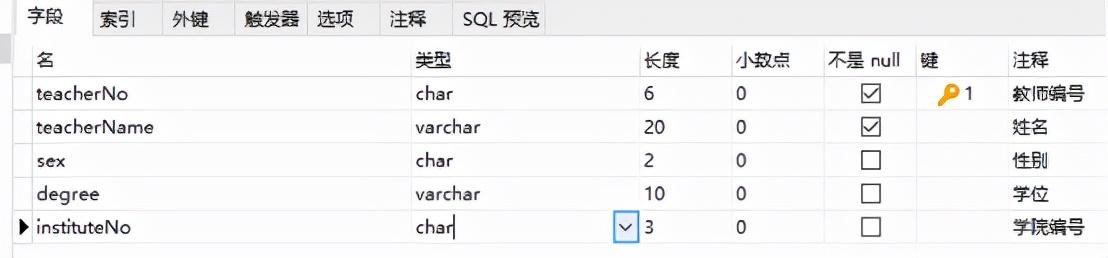

（2）教师Teacher表（teacherNo，teacherName，sex，degree，instituteNo）

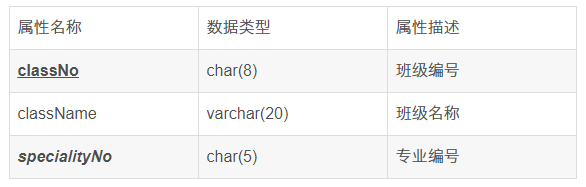

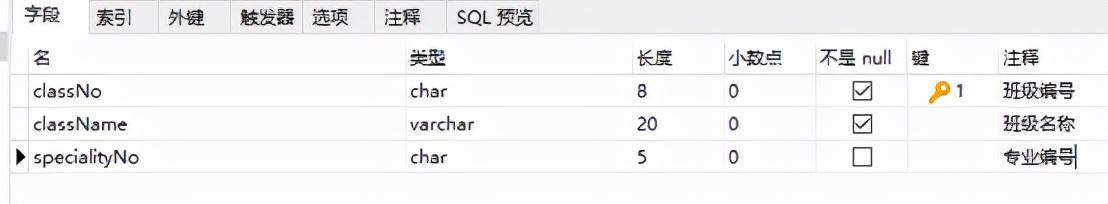

（3）班级Class表（classNo，className，specialityNo）；

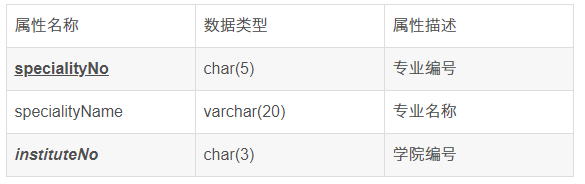

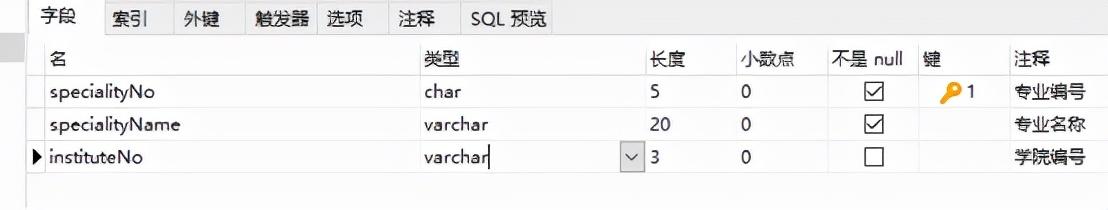

（4）专业Speciality表（specialityNo，specialityName，instituteNo）；

（5）学院Institute表（instituteNo，instituteName）；

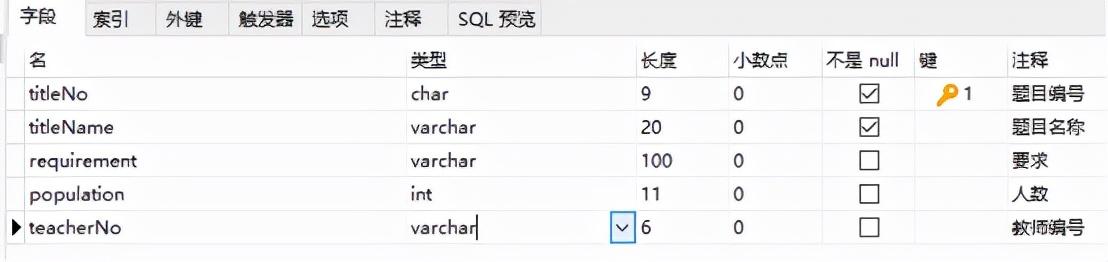

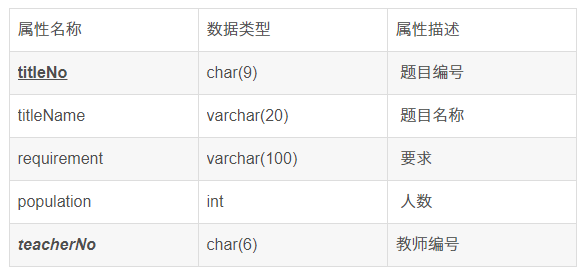

（6）题目Title表（titleNo，titleName，requirement，population，teacherNo）；

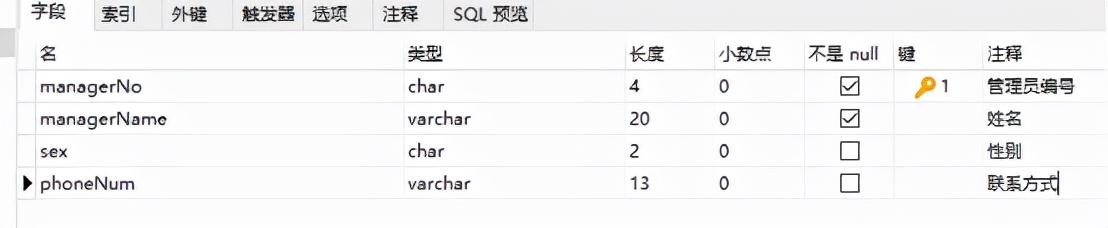

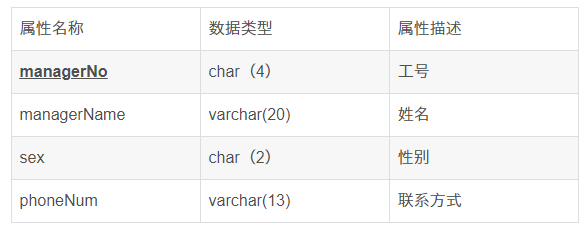

（7）管理员Manager表（managerNo，managerName，sex，phoneNum）；

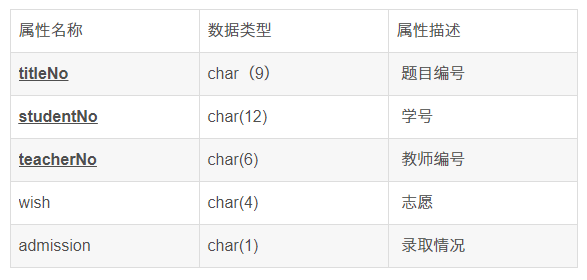

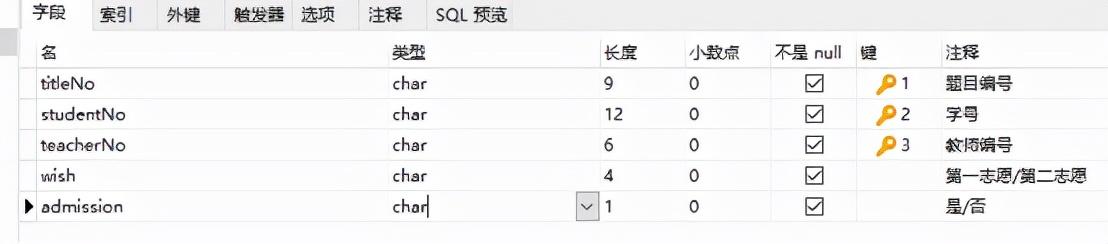

（8）选题SelectTitle表（titleNo，studentNo，teacherNo，wish，admission）；

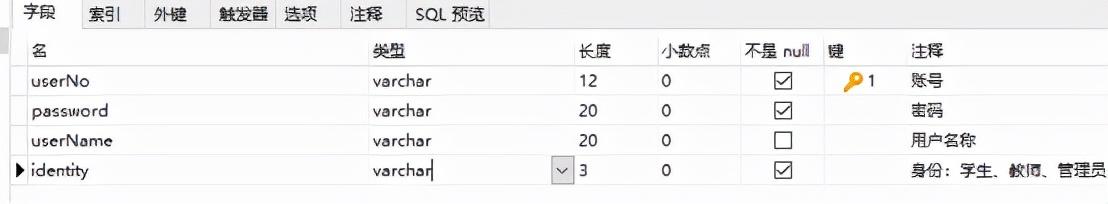

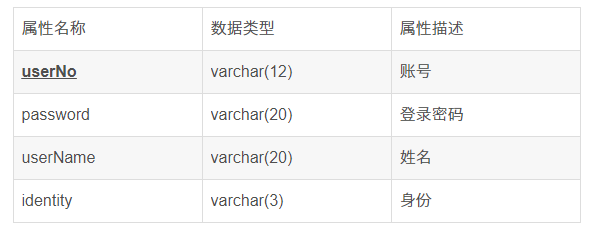

（9）用户User表（userNo，password，userName，identity）；

SET NAMES utf8mb4;SET FOREIGN_KEY_CHECKS = 0; -- ------------------------------ Table structure for class-- ----------------------------DROP TABLE IF EXISTS `class`;CREATE TABLE `class`  (  `classNo` char(8) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '班级编号',  `className` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '班级名称',  `specialityNo` char(5) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '专业编号',  PRIMARY KEY (`classNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; -- ------------------------------ Table structure for institute-- ----------------------------DROP TABLE IF EXISTS `institute`;CREATE TABLE `institute`  (  `instituteNo` char(3) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '学院编号',  `instituteName` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '学院名称',  PRIMARY KEY (`instituteNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; -- ------------------------------ Table structure for manager-- ----------------------------DROP TABLE IF EXISTS `manager`;CREATE TABLE `manager`  (  `managerNo` char(4) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '管理员编号',  `managerName` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '姓名',  `sex` char(2) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '性别',  `phoneNum` varchar(13) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '联系方式',  PRIMARY KEY (`managerNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; -- ------------------------------ Table structure for selecttitle-- ----------------------------DROP TABLE IF EXISTS `selecttitle`;CREATE TABLE `selecttitle`  (  `titleNo` char(9) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '题目编号',  `studentNo` char(12) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '学号',  `teacherNo` char(6) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '教师编号',  `wish` char(4) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '第一志愿/第二志愿',  `admission` char(1) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '是/否',  PRIMARY KEY (`titleNo`, `studentNo`, `teacherNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; -- ------------------------------ Table structure for speciality-- ----------------------------DROP TABLE IF EXISTS `speciality`;CREATE TABLE `speciality`  (  `specialityNo` char(5) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '专业编号',  `specialityName` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '专业名称',  `instituteNo` varchar(3) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '学院编号',  PRIMARY KEY (`specialityNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; -- ------------------------------ Table structure for student-- ----------------------------DROP TABLE IF EXISTS `student`;CREATE TABLE `student`  (  `studentNo` char(12) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '学号',  `studentName` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '姓名',  `sex` char(2) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '性别，男、女',  `birthday` date NULL DEFAULT NULL COMMENT '出生日期',  `native` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '籍贯',  `nation` varchar(10) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '民族',  `classNo` char(8) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '班级编号',  PRIMARY KEY (`studentNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; -- ------------------------------ Table structure for teacher-- ----------------------------DROP TABLE IF EXISTS `teacher`;CREATE TABLE `teacher`  (  `teacherNo` char(6) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '教师编号',  `teacherName` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '姓名',  `sex` char(2) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '性别',  `degree` varchar(10) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '学位',  `instituteNo` char(3) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '学院编号',  PRIMARY KEY (`teacherNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; -- ------------------------------ Table structure for title-- ----------------------------DROP TABLE IF EXISTS `title`;CREATE TABLE `title`  (  `titleNo` char(9) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '题目编号',  `titleName` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '题目名称',  `requirement` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '要求',  `population` int(11) NULL DEFAULT NULL COMMENT '人数',  `teacherNo` varchar(6) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '教师编号',  PRIMARY KEY (`titleNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; -- ------------------------------ Table structure for user-- ----------------------------DROP TABLE IF EXISTS `user`;CREATE TABLE `user`  (  `userNo` varchar(12) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '账号',  `password` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '密码',  `userName` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '用户名称',  `identity` varchar(3) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '身份：学生、教师、管理员',  PRIMARY KEY (`userNo`) USING BTREE) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact; SET FOREIGN_KEY_CHECKS = 1;
