1.电路图（以大众车为例）

1️⃣养成看电路图的习惯（在修电路没思路的时候看）电路图是给我们修汽车电路的一个工具

2️⃣了解发动机的关键控制电路模型

关于电路图能够帮助我们获得什么信息

1 线的走向

2 针角定义

3 线的颜色以及粗细

4 控制方式

5 可以看到汽车的功能配置

看电路图一定要有目的看图

要带着问题看图 (比如我看这个图为了搞懂什么东西)

比方 点火线圈没有供电怎么办？这个时候我们就可以找到电路图，看这根线中间经过那个保险，从哪里来的供电。

如何快速找到电路图（可以在听车或汽修宝典软件查找）

需要知道 车辆信息 年款 排量 车型 一定要准确

也要‬学会‬活学活用‬ 一般年款‬不同‬的‬同一‬车型‬排量‬ 也是‬可以‬用‬的‬ （妙招‬ 可以看‬线‬的‬颜色‬ 针角‬号‬判定‬是否‬同‬用‬）

‬以朗逸 13年 1.6排量 点火线圈没有供电为例

要知道 点火线圈一定是在发动机系统的

我们根据软件 选好车型 年限 排量 进入发动机系统

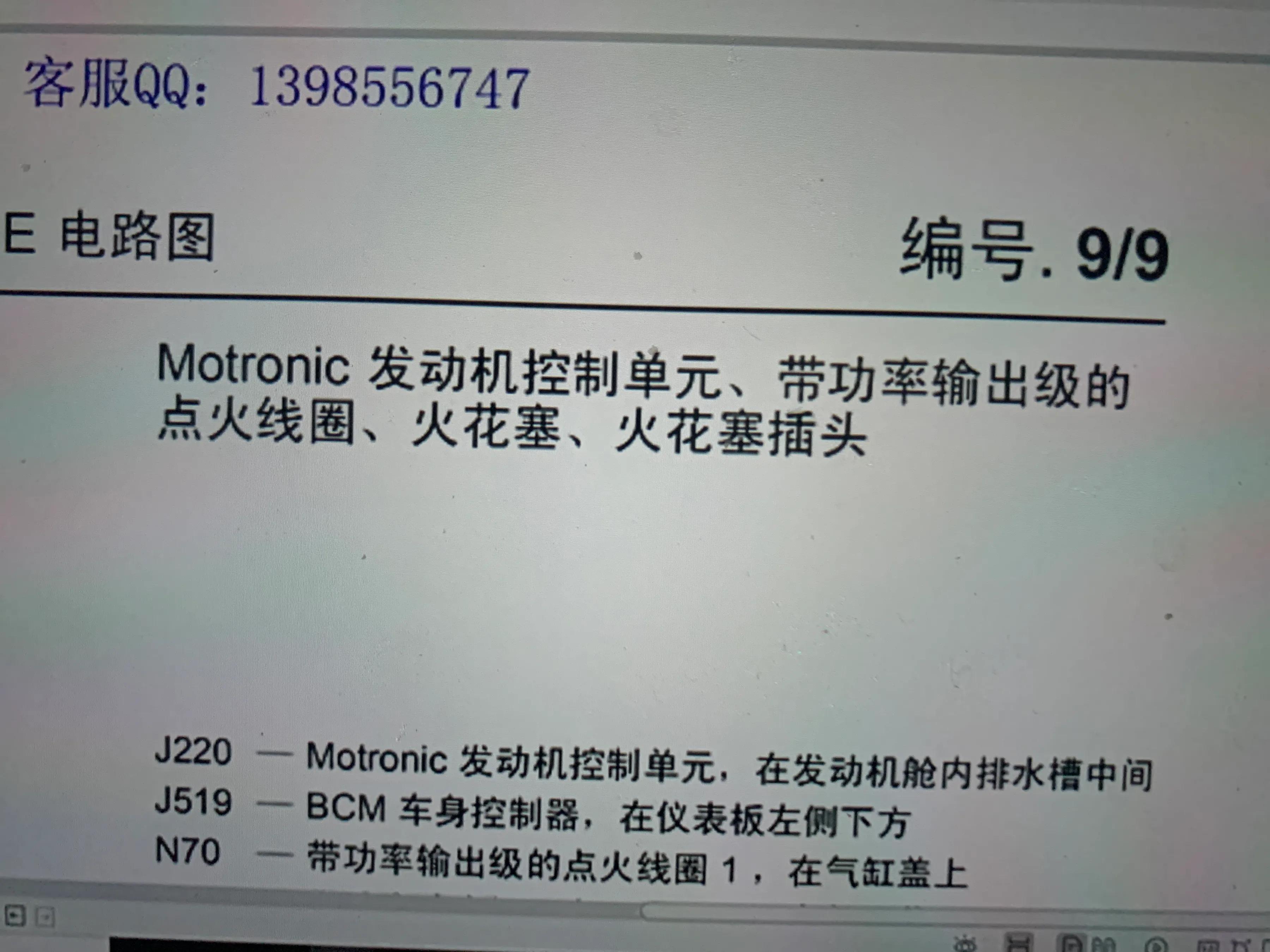

电路图右上角或图下方有解释 这一章有车身控制器 和启动继电器 没有点火线圈 所以我们需要往下翻找

我们找到点火线圈 就可以根据电路图分析了

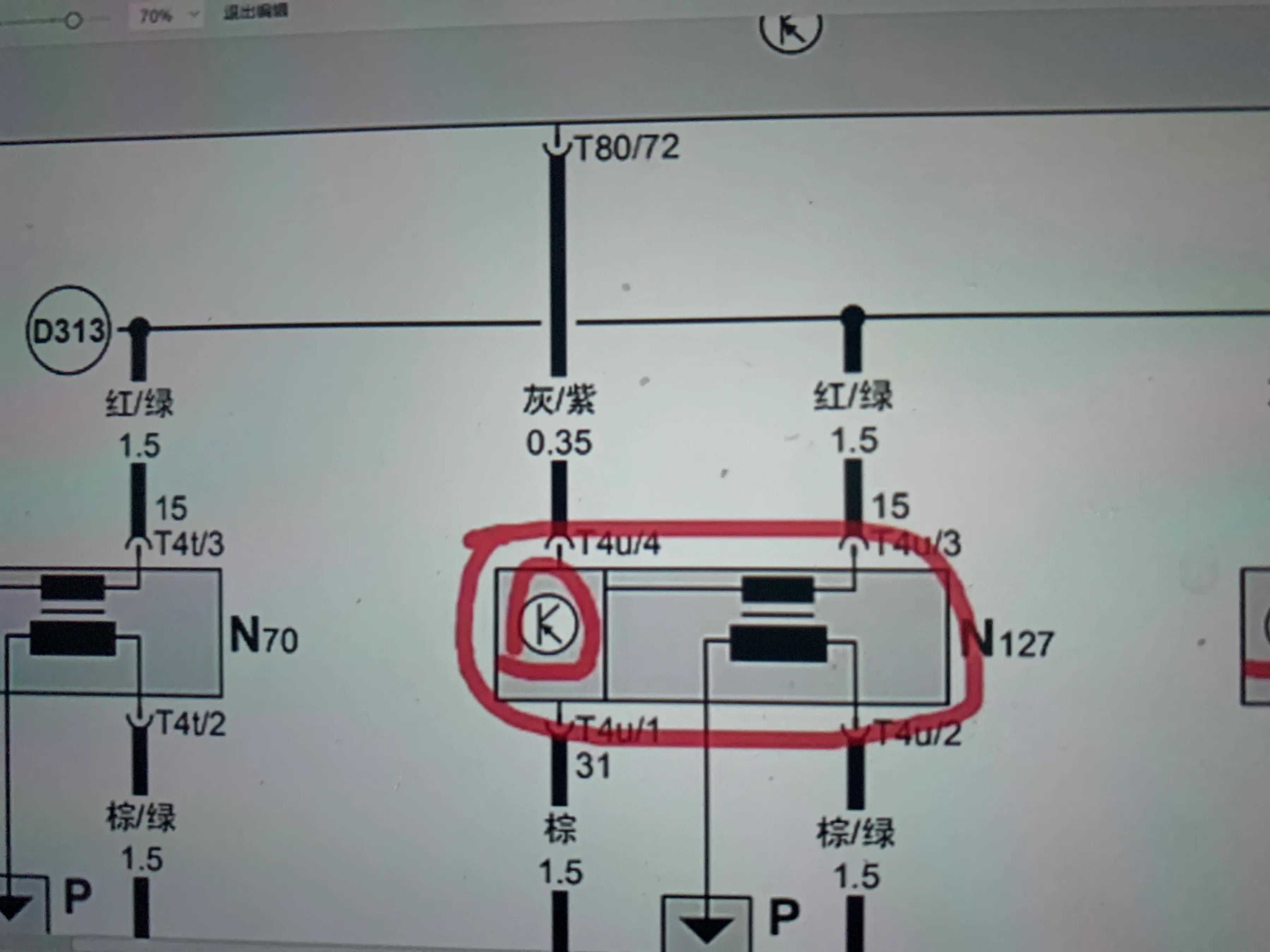

根据电路图的注解 确定N70 N127 N291 是点火线圈

这里需要注意的是有这个符号的代表这个部件是带芯片 是带模块的

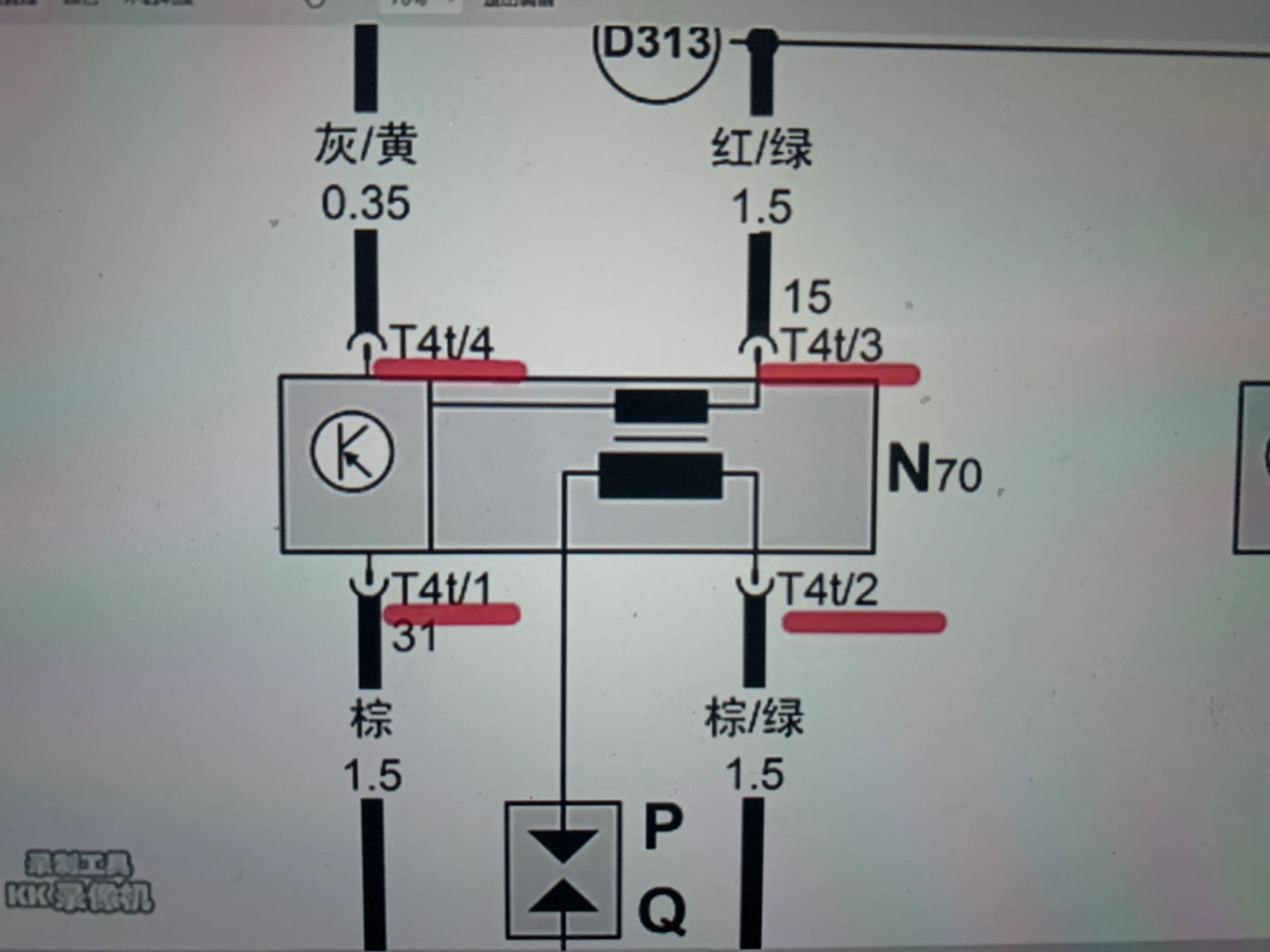

T4t/4

T代表插头

T4t 代表4针脚插头以及型号

4代表第四个针角

前面‬插头‬型号‬一样‬ 针脚数一样‬ 就说明‬几‬根‬线‬在‬同‬一个‬插头‬

在电路图的常见编号

30 电瓶输出常电源

15 ACC 控制供电（开钥匙门有电）

31 接地

87 继电器输出

50 启动电源

电路图没画完 右边往下找 左边往上找

当前坐标

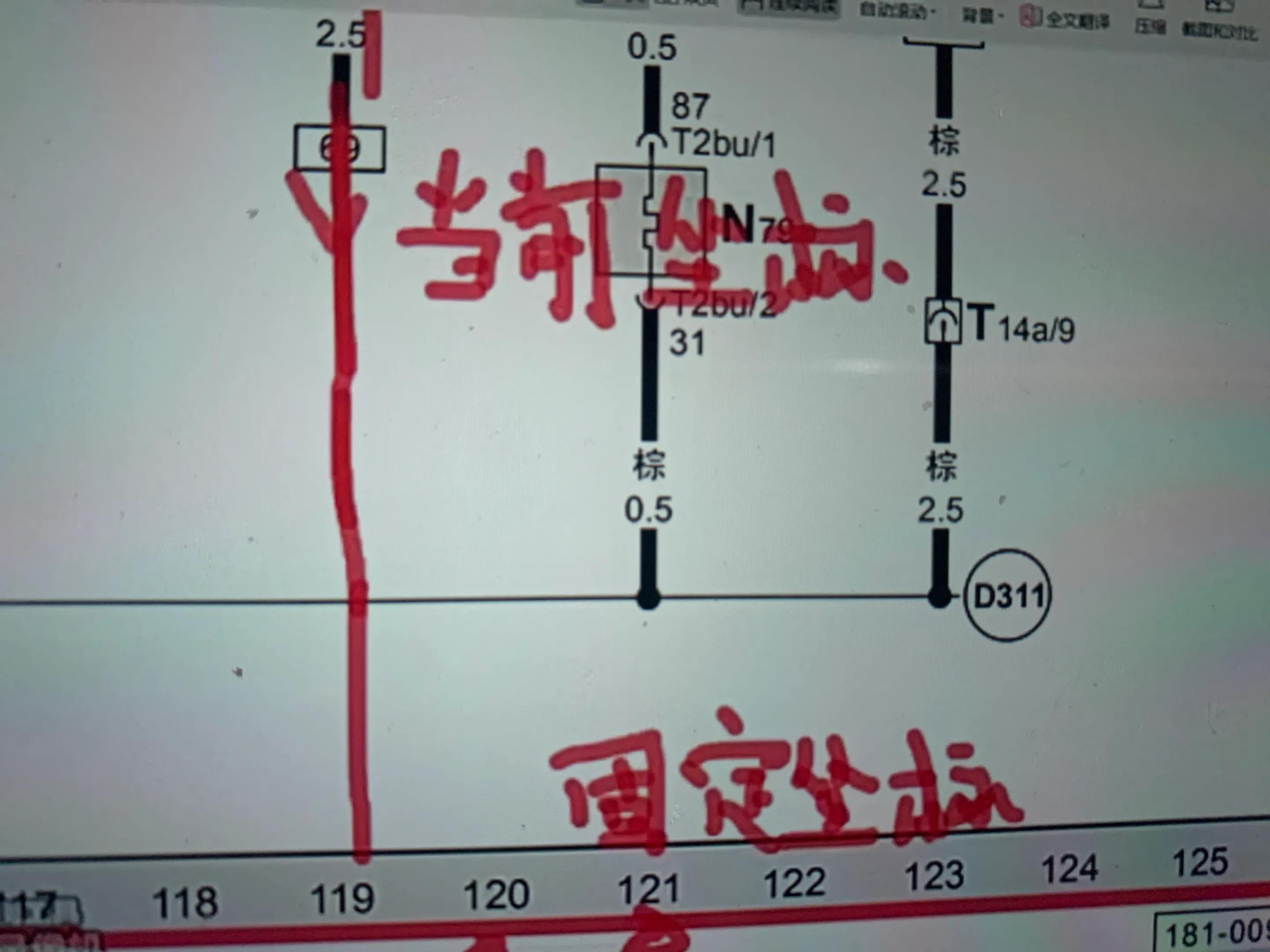

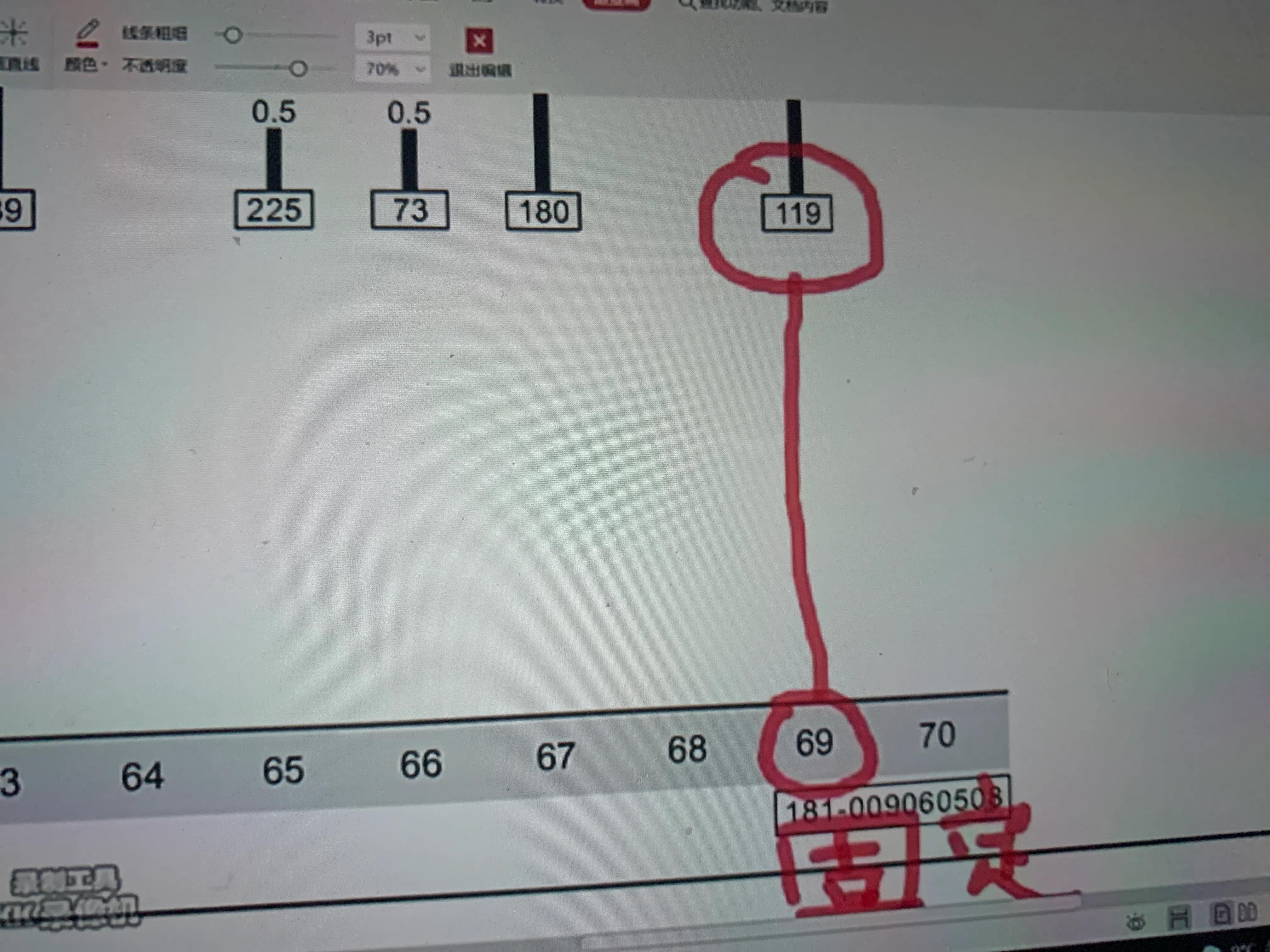

当前坐标是69 对应固定坐标是119那么 我们想到固定坐标69对应的119就可以找到 我们需要的线了（有点绕 细细想一下很简单 加油）

到这里就结束了
