人机工程学设计案例（上海木马工业设计公司）

环宇集团小型家用断路器

HUANYU Small household circuit breake

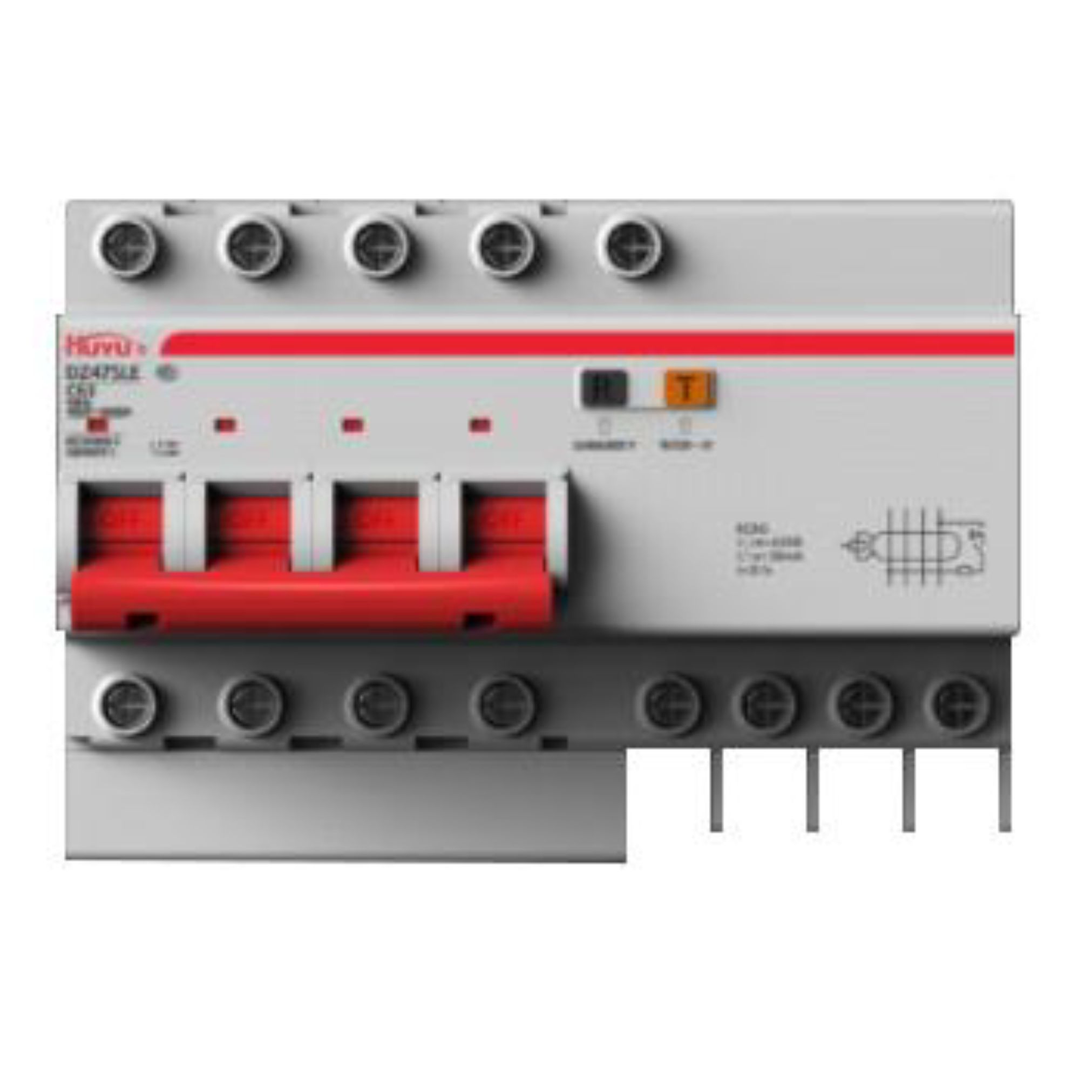

身为为中国民企500强环宇集团旗下的全资子公司，环宇集团浙江高科股份有限公司是一家专注于低压电器元器件生产和系统解决方案的高科技企业。此次寻求与木马合作，是希 望通过对于小型断路器这一企业经典产品进行再设计，进而更好的传达出环宇集团的企业形象，即“可靠，耐用，卓越”的品牌价值。为此，木马团队深入工厂了解产品线以及背后的企业文化，从品牌logo中汲取灵感，采用其特有的弧线来修饰断路器侧面以及按钮。此外，我们还将环宇独有的企业专用色发挥出来并进行细节放大，以期增强产品的品牌力量。最终呈现出来的成品方案赢得了品牌方高度的共识与赞誉。

拓米诺恒温箱

Tomilo Thermostat box

Tomilo的这款恒温箱是一款兼具操作性，耐久性，安全性的恒温产品，在设计初期，我们经过了细致的市场调研，分析出了现在同类竞品的优缺点，并将其推导出本产品的设计需求，并转化为设计亮点，从造型，颜色，材质三个方面着手，重新定义了这款恒温箱，为了体现产品的质量，选用了钣金来包裹整体设备，同时选用了不同的冷灰色来分割表面，来对整体的不同操作区域进行模块划分，让使用者在操作时一目了然，从他们的角度去分析，去打造这款设备。

OverLord 3D打印机

OverLord 3D Printer

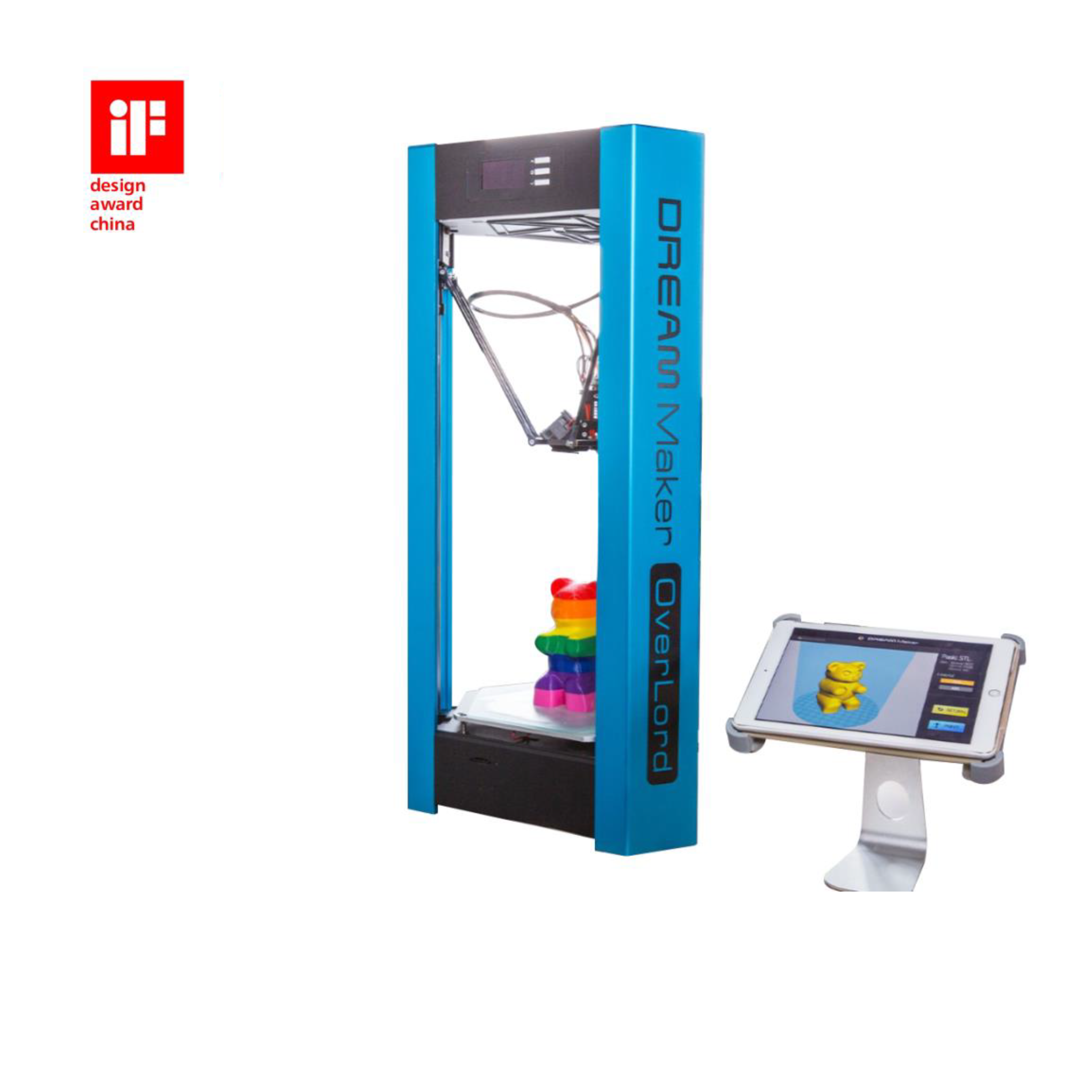

传统的3D打印机笨重且操作复杂，多数产自国外，不符合国人的使用习惯，因而在中国民用领域一直无法得到很好地推广。为此，针对当前国内3D打印市场的困境，性能稳定、界面简洁加之价格亲民的OverLord3D打印机便运用而生。OverLord 3D打印机拥有极简且符合国人习惯的操作模式，无疑会使其成为3D打印领域里程碑式的产品。当用户第一次使用它时，只需将它从包装中取出，根据屏幕提示进行简单的设置，经过不足5分钟的人性化操作流程，即可让该款打印机为使用者服务!目前3D打印市场在中国已经悄然兴起，上海智位机器人有限公司制造的OverLord 3D打印机，结合木马巧妙的设计理念，巧妙地迎合了中国市场的迫切需求。

我们在OverLord 3D打印机的设计上始终贯彻环保的理念，主体部分采用环保材料。另外，其在打印过程中可进行暂停，避免由于中断而产生不必要的浪费。采用铝合金拉升的成型工艺，工艺简便且成型效果好。采用简约造型，配合黄金分割比例，同时推出了多种年轻时尚配色，迎合消费市场需求。

米路加大型数控冲床

MERUGA Numerical Control Press

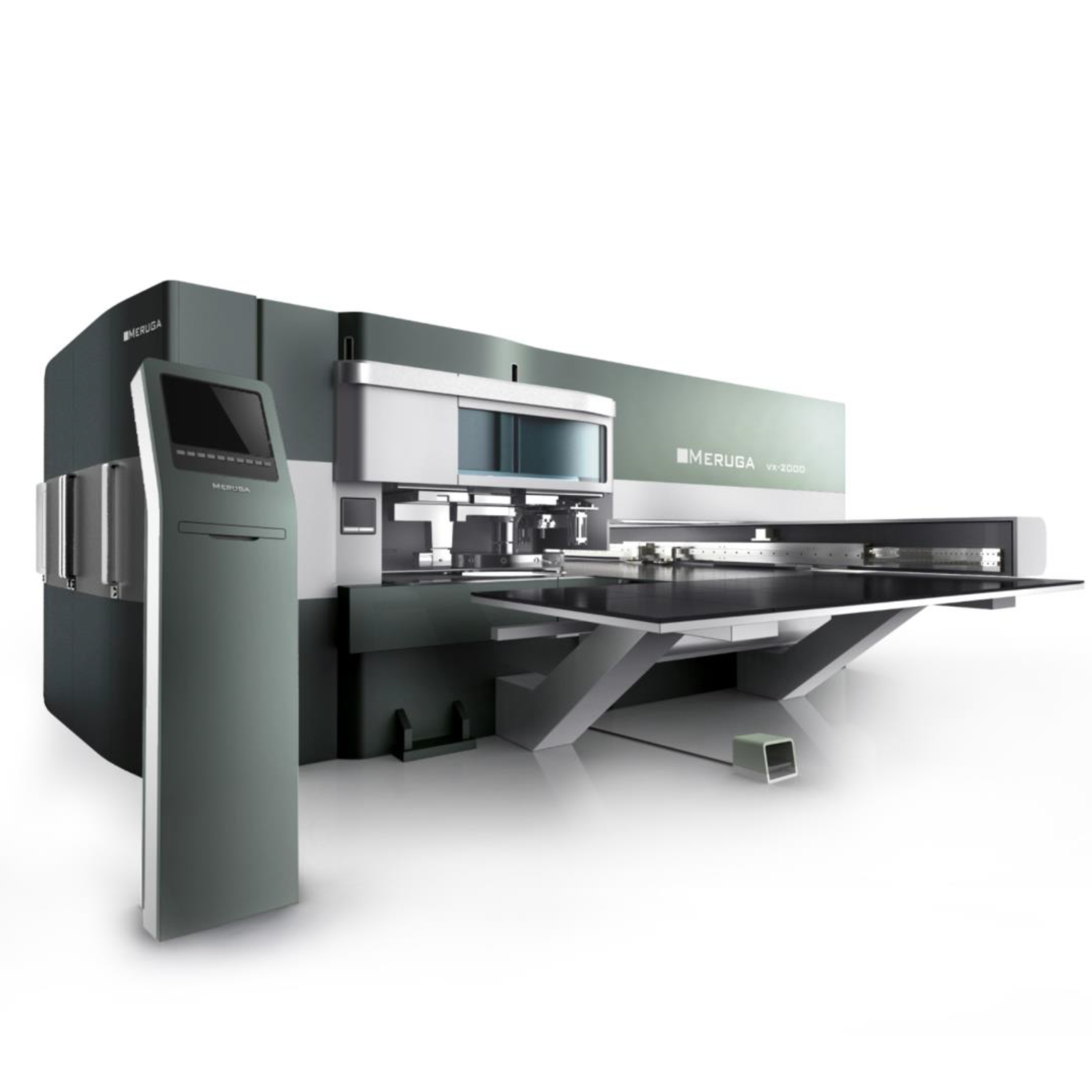

米路加作为一个积极提高钣金加工的生产效率、降低生产成本的大型加工设备制造集团，于2007年10月进入了中国市场。木马设计帮助其设计打造一款大型精密数控冲床，不仅仅从外观上突破了现有机床的面貌，同时也为工人打带来了更为安全舒适的工作环境。

该项目开始于2010年，作为中日合资企业的米路加公司寻找到木马设计来合作，希望设计一款便于使用，造型美观的大型数控冲床。项目初期，木马对于此款设备的技术专利、结构等进行了大量的分析和总结，实现并掌握了大型数控冲床设备的核心技术，并以此为前提进行了大量的创意设计，设计同时围绕以人为本的客户理念有序地展开，经过不断的细化和改良，最终实现了此款设计。

该大型数控冲床秉承以人为本的设计理念，将操作模块从传统的大型冲床上分离出来，单独成为一个操作平台，实现工作人员和大型数控冲床的分离，减少工人操作的危险性。同时，一改以往开放式的冲压机构，改变成为封闭式的加工环境，使用密封盖将其与外界隔绝，确保了工人工作环境的绝对安全。当工人需要加工、查看零件时，可以打开安全防护罩，在冲床工作状态时，防护罩落下关闭从而防止铁削溅出，以最大限度保证了工作人员的生命安全。 本次木马设计协调了中国本土知名的数控机床制造企业上海电气，整合本土化的专业技术帮助客户降低机床的制造成本，通过资源整合从而提升了产品的市场竞争力，帮助客户获取更多的利益。

节能环保热风拉幅定型机

Saving tentering and heat-treatment machinery

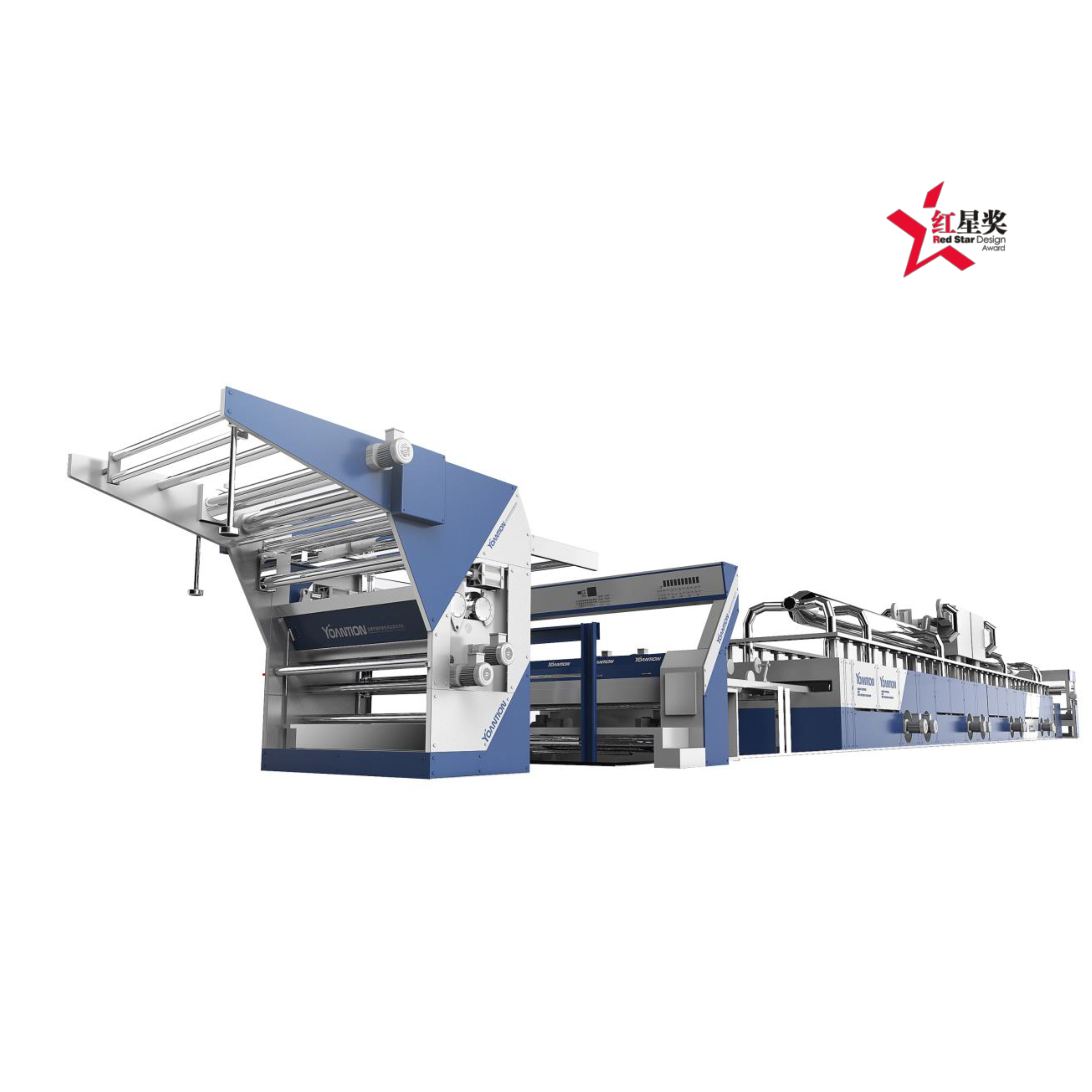

该项目始终贯彻了模块式的设计理念，能够依据不同的功能需求而变化。在保证加工精度和一致性的前提下，模块化的设计使得该设备拥有了便于组装且节省空间的组织构造。团队本着节能环保的原则，设计出了一套实用的节能环保型排风系统。外观构架采用三维钣金加工工艺，利用几何线条的合理分割，把原本繁复的机械设备变为一个有机的整体。

上海产业技术研究院金属3D打印机

SITI Metal 3D Printer

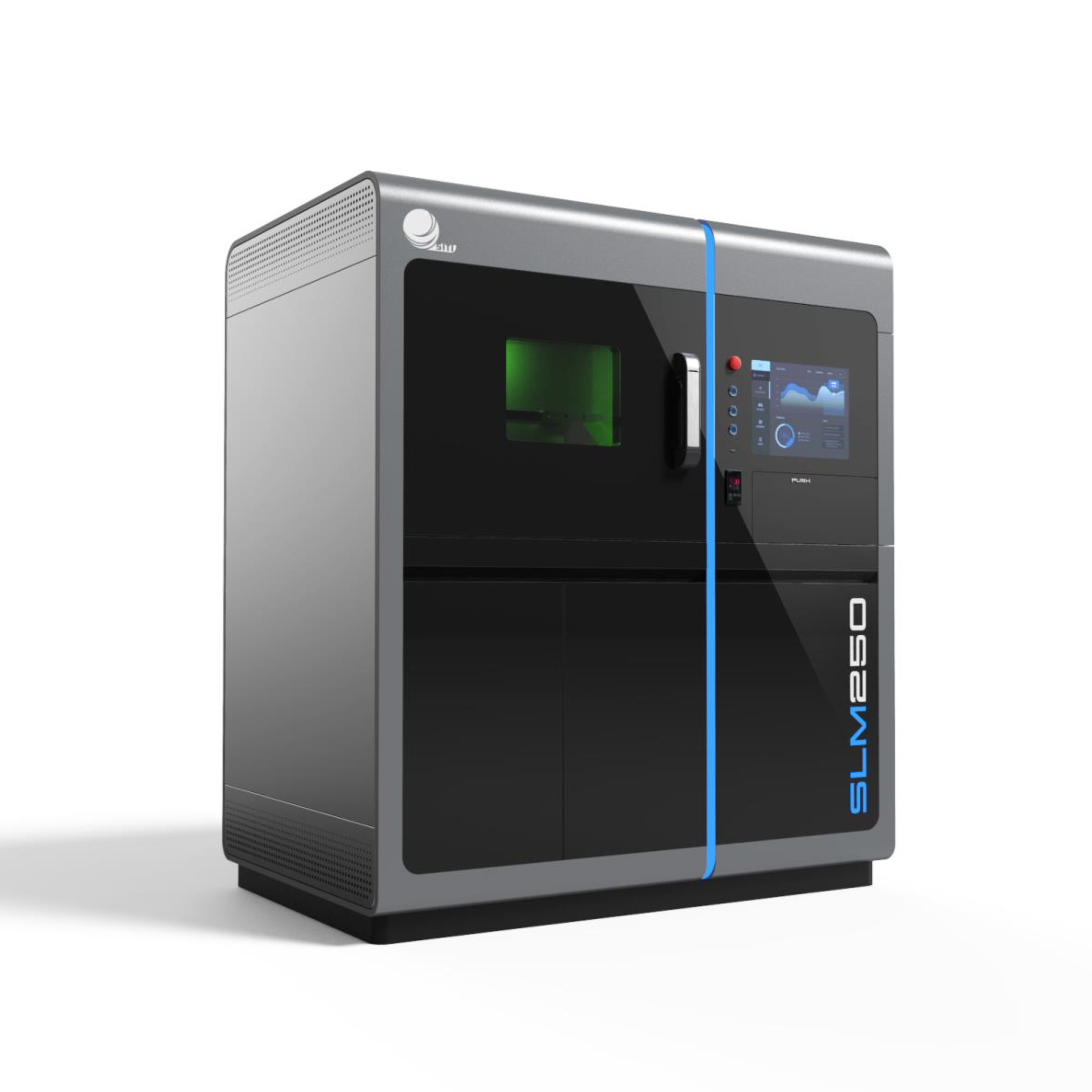

该产品是“十二五”期间上海市重大科研攻关项目《3D打印装备相关技术及应用研究》科技成果之一。它攻克了3D金属打印关键核心技术难题，由上海产业技术研究院智能制造部团队自主研发，木马公司参与设计，目前项目成果已成功实现转化。该项目成果可直接用于航空航天、汽车制造、模具及医疗器械等高附加值应用领域。其利用高能激光辐照使金属粉末完全熔融，直接成型出接近完全致密度的金属零件。可自由成型任意复杂的零件，缩短产品成型周期，降低开发成本。

它采用了模块化设计理念，系统开放，程序开源，还可用于测试不同核心零部件性能指标、软件测试、材料开发等多项研究，为将来实现低成本金属粉末金属成型和金属材料的量产的技术途径，以带动新材料、新型装备制造等相关产业的发展，提升上海产业转型升级的能力。目前该产品的打印件质量达到国际先进水平，部分结构设计更优于国外水平；具有很大的成本优势。为强调产品整体的数码科技感，全身采用直线和大圆角的简约特征，并用LED灯条的不同颜色和长度来表现打印机不同的使用状态，观察时简单明了。

闪铸发现者3D打印机

FLASHFORGE Finder 3D Printer

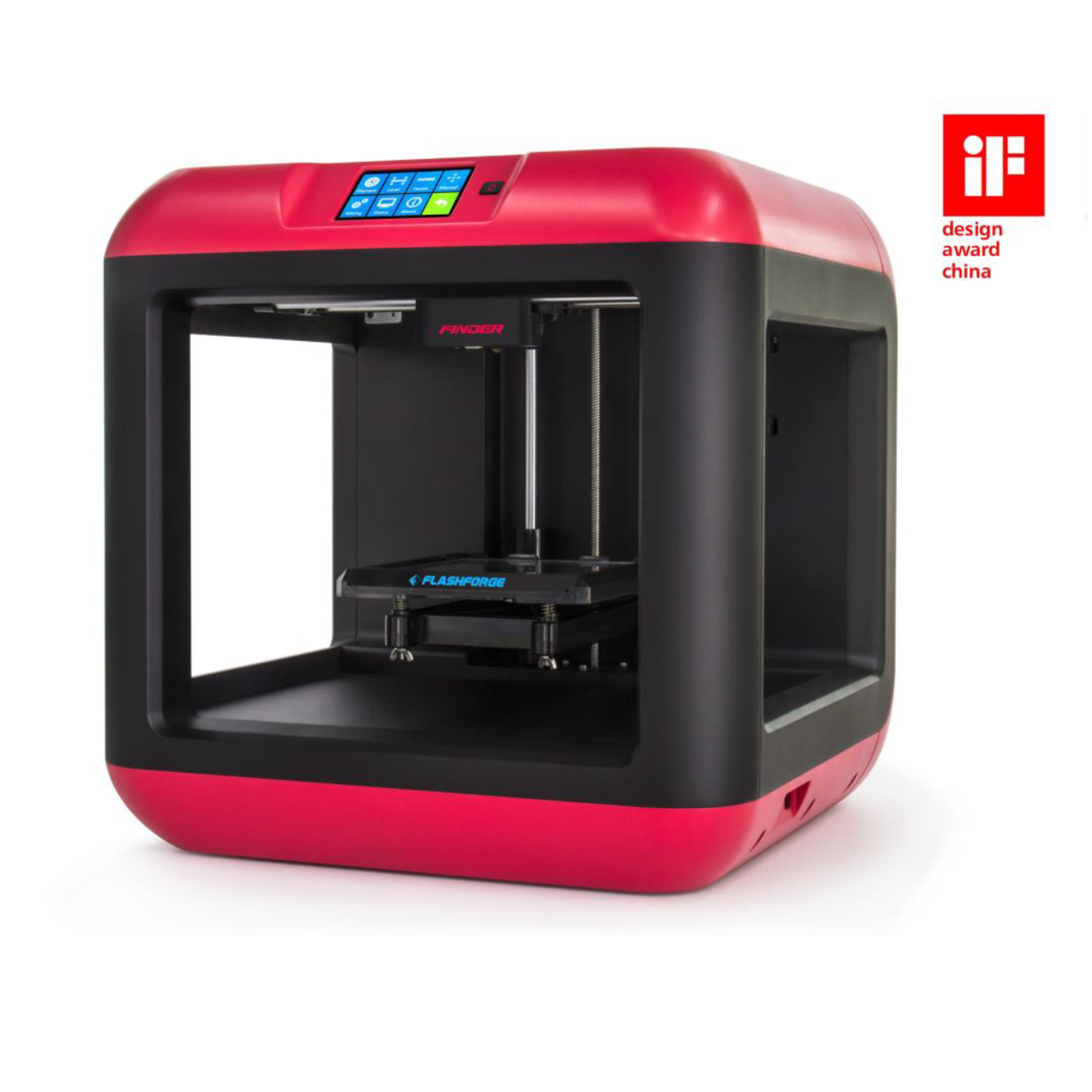

闪铸3D打印机，是一台安全又智能的桌面式3D打印机，小巧的外观，圆润的造型，让它获得了2016“IF设计大奖”。闪铸3D打印机改变了以往的操作方式，它支持iOS手机APP 操作，允许用户在APP中查找、下载、收藏、打印、甚至是分享模型下载，让3D打印进入互联网时代。

闪铸3D打印机在外观设计上大胆采用极具视觉冲击力的红黑作为主色调搭配，力图将开拓性的功能特性以直观的方式传达给用户。该产品的功能别具创新性，利用专利喷头结构以及内置的涡轮风扇，可以在喷嘴四周形成环形送风，大幅度提升成型效果。此外，我们团队将打印平台设计为可抽取的样式，既方便提取模型，不会因为提取模型而损坏打印平台或支架，又可以将打印平台当做临时的加工托板，一举两得。该款打印机由于其出色的功能特性以及良好的安全系数，十分适合学生和儿童的使用。

艾克森激光切割设备

EKS Laser Cutting Equipment

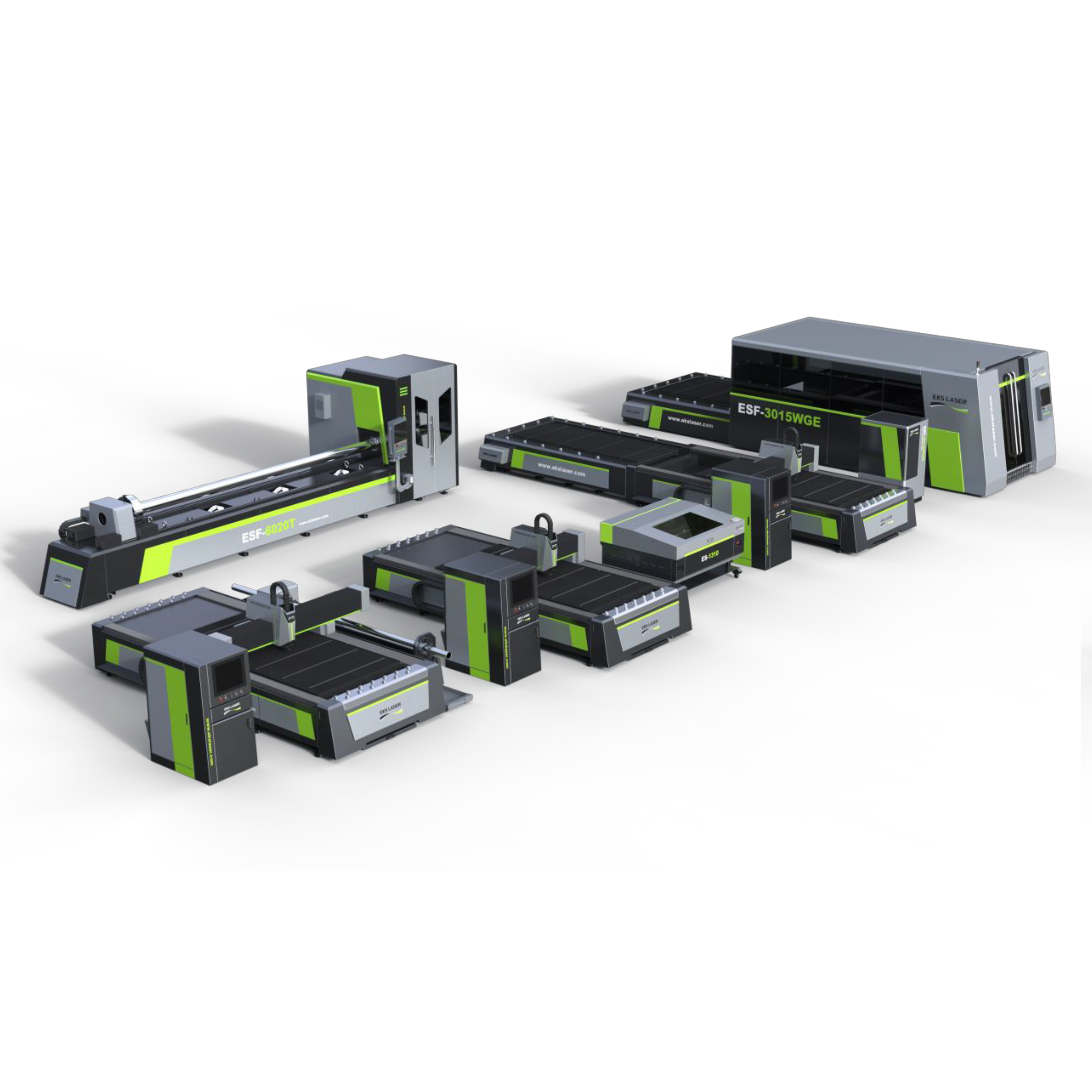

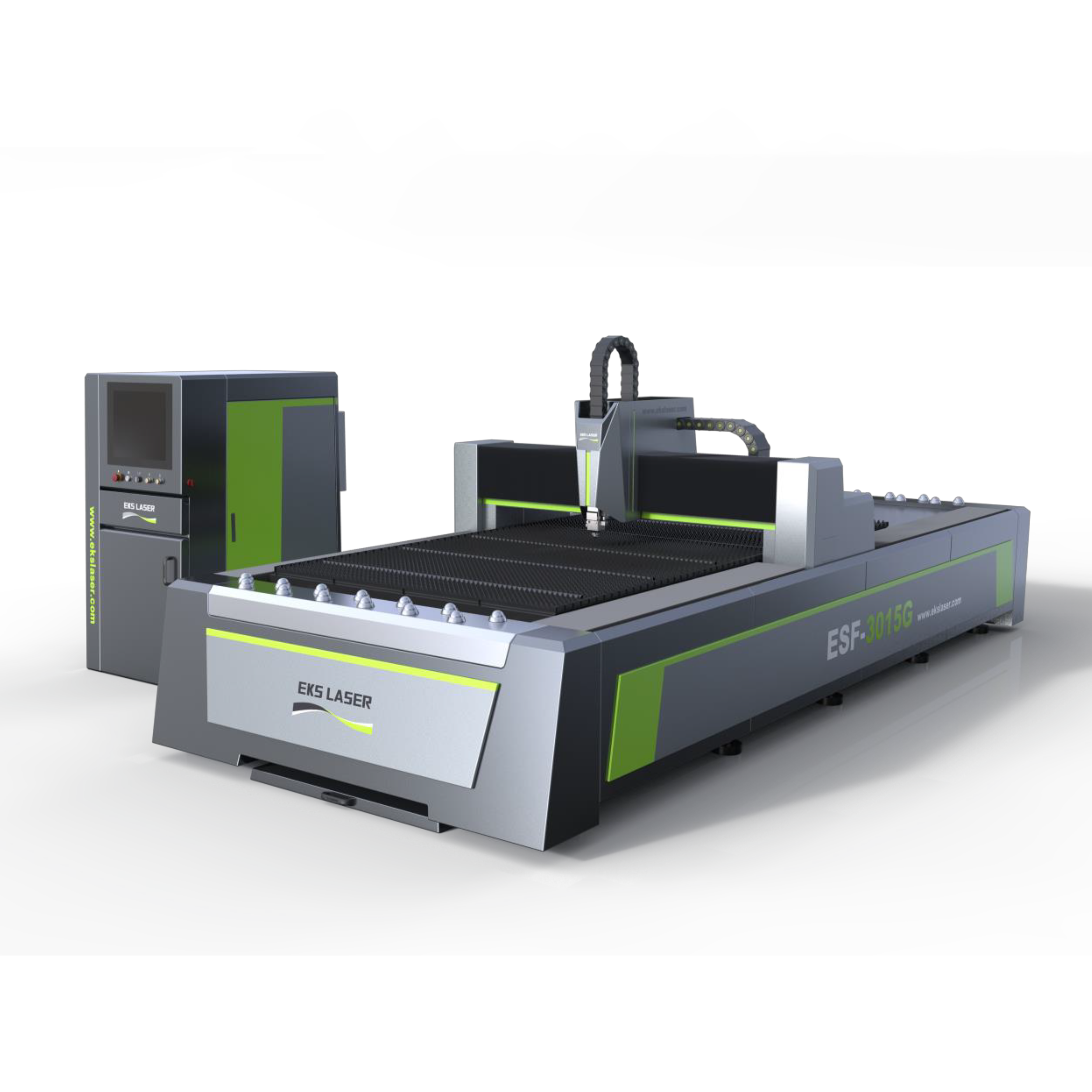

艾克森激光切割设备系列涵盖了大包围双驱交换光纤激光切割机、敞开式光纤激光切割机、专业光纤激光切管机、三维光纤激光切割机、CO2激光雕刻切割设备等。该系列产品聚焦光斑小，切割线条精细；整机耗电量仅为同类CO2激光切割机的20-30%，可使用空气切割各类金属薄板；简单友好的人机操控界面，模块化设计，自动识别主流绘图文件；进口交流伺服驱动，进口全密封齿轮齿条传动，进口直线导轨导向;龙门式结构，高阻尼床身，铝合金挤压成型横梁，能承受较高的速度及加速度;采用现代工业领先的平台交换装置，可实现10秒内完成双平台互换;标配IPG光纤激光发生器，使用寿命10万小时，基本免维护，激光切割头配置进口电容非接触式高度跟踪系统，保证切割焦点位置，避免与加工板材碰撞。

瑞特琴式操控台

RUITE ELECTRIC Spiralizer & Peeler

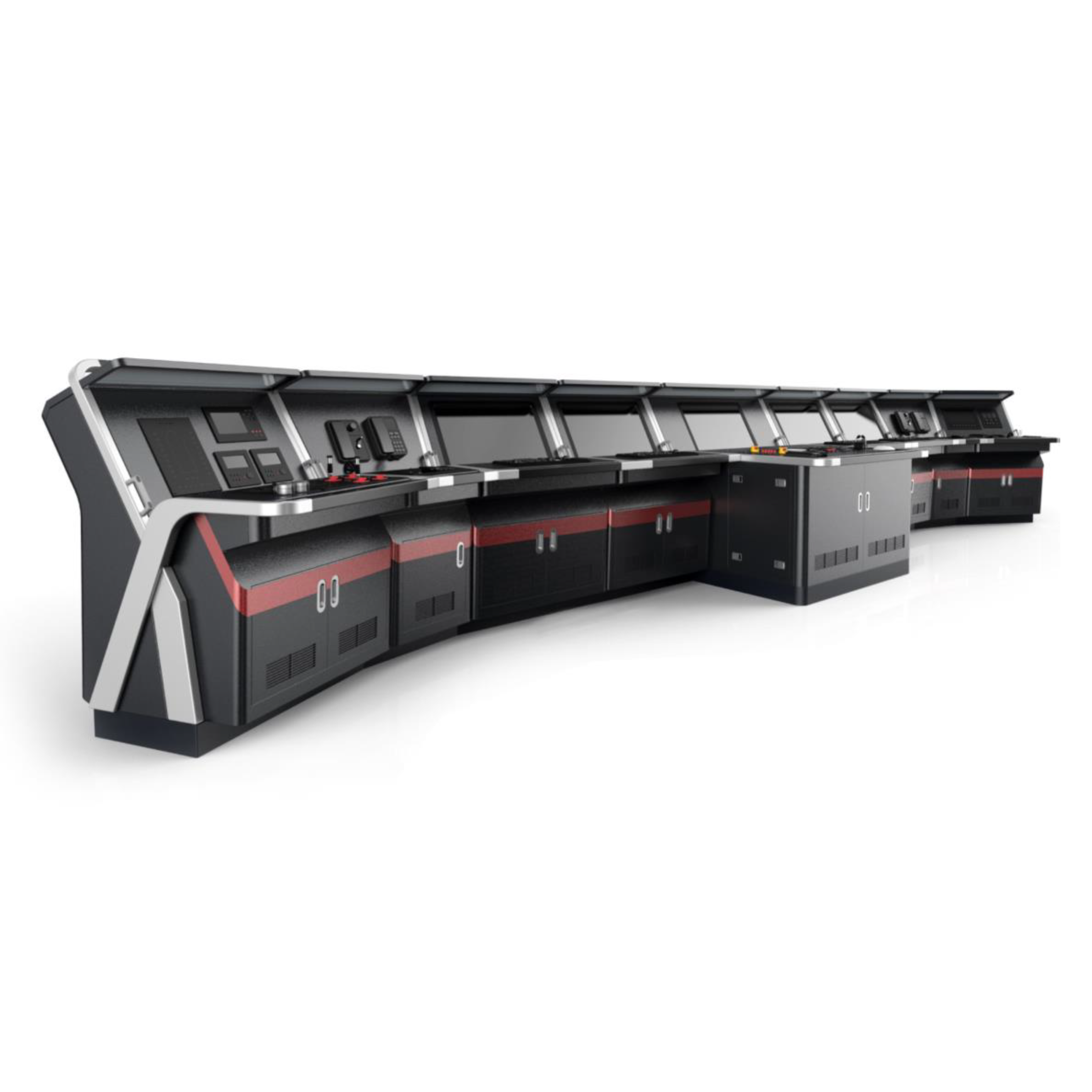

我们围绕着此款控制台实施了了一系列的改进方案：设计了推举旋转机构，有效解决了传统拆装结构的维护问题;使用模块化组件设计，解决施工安装周期问题;首次采用隐藏式导水结构，解决控制台显示单元和操作单元积水问题;应用跨界整合创新思维，打破传统溶入可变色材料,嫁接到控制台中，实现工艺和艺术的完美结合。产品最大的特色是充分考虑了操控区域的功能划分，在保证操作实用性的同时，利用独特的X造型设计语言在硬朗的线条中增添了一份灵性。前后扶手与控制台连接处采用插接结构，给产品整体增加亮点的同时减少设备的冰冷带给人的距离感，创造出了良好的人机交互体验。为了避免显示台面、操作台面积水，本设备采用了隐藏式导水结构，既美观又实用;使用模块化组件，减少施工安装周期降资节本; 控制台兼容各中类型船舶驾驶系统，集中功能于一身，节省了诸多能源，减少了不必要的浪费。以一款设备为核心基础框架通用至各功能船舱，完美演绎其范式创新的经典典范。

此款控制台以人机工程学作为设计的切入点，经过计算、推敲、模拟确定控制台的操作尺寸和按键排布。产品颜色采用深色系，符合其使用环境。造型上突破常规风格，拉伸体作为产品的基础形态，表达沉稳可靠的设计感，在此基础上进行切割分键，上部和前端的扶手语言延伸交叉，保证产品的整体性，同时为产品创造了独特的X形设计语言，边上的包 裹造型实现了形式与功能的结合。产品外观用整块钣金件包裹，配合圆角的设计语言，在硬朗的线条上让产品多了一份灵性，尽显轻盈透彻之美感。

中科理化生实验设备

Three papas Fresh Air Purifier

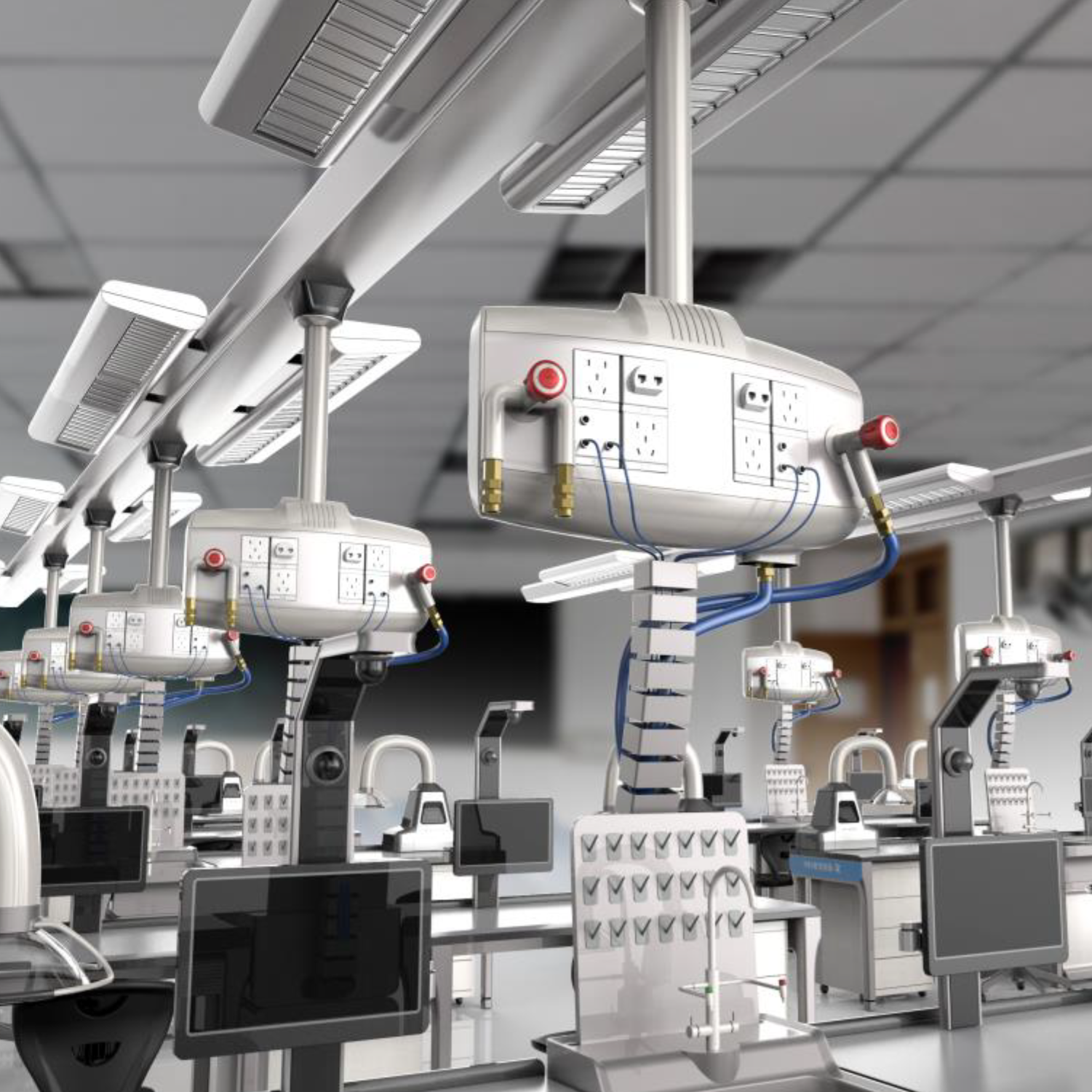

传统基础实验室功能存在较大不足，无法满足师生现代化实验的操作需求。为此木马团队进行了大胆的开拓性设计，采用灵活性较高的吊顶式吊架系统，推出了崭新的实验室环境与实验组合模式。在教育相关部门、教授专家、教研员和一线学科老师的意见和建议基础上，我们形成了建设”智慧学科实验室”的总体思路。通过提升实验室的构造层级，进而提升实验教学便利性、安全性、开放性，拓展实验效果，激发师生开展实验教学热情。结合互联网+模式，为化解实验教学中存在的一些需要解决的问题、实现教学模式的变革创新提供基础性的条件支撑(学生实验基础设备任意组合)。

设计团队精选用材，确保产品经久耐用，避免了不必要的浪费。弹簧钢片的使用是完成物理性自平衡的关键，在经过数十次精确试验之后，我们选择了1.05mm厚度的弹簧钢，经过高温与淬火之后，其记忆性和力完美的符合了设计的标准。脚踏的凹凸纹理不仅丰富了产品设计的细节，同时还加强了硅胶垫的结构强度，也增加了脚踏控制器的灵敏程度，将形式与功能完美结合。流畅的曲线贯穿整个产品使整体造型一气呵成，而折面的运用又让产品充满了力量感，再搭配以局部的灯光效果，完美的塑造出了一个有安全感、有运动感、有科技感的时尚产品。

埃斯顿e300数控系统

ESTUN e300 numerical control system

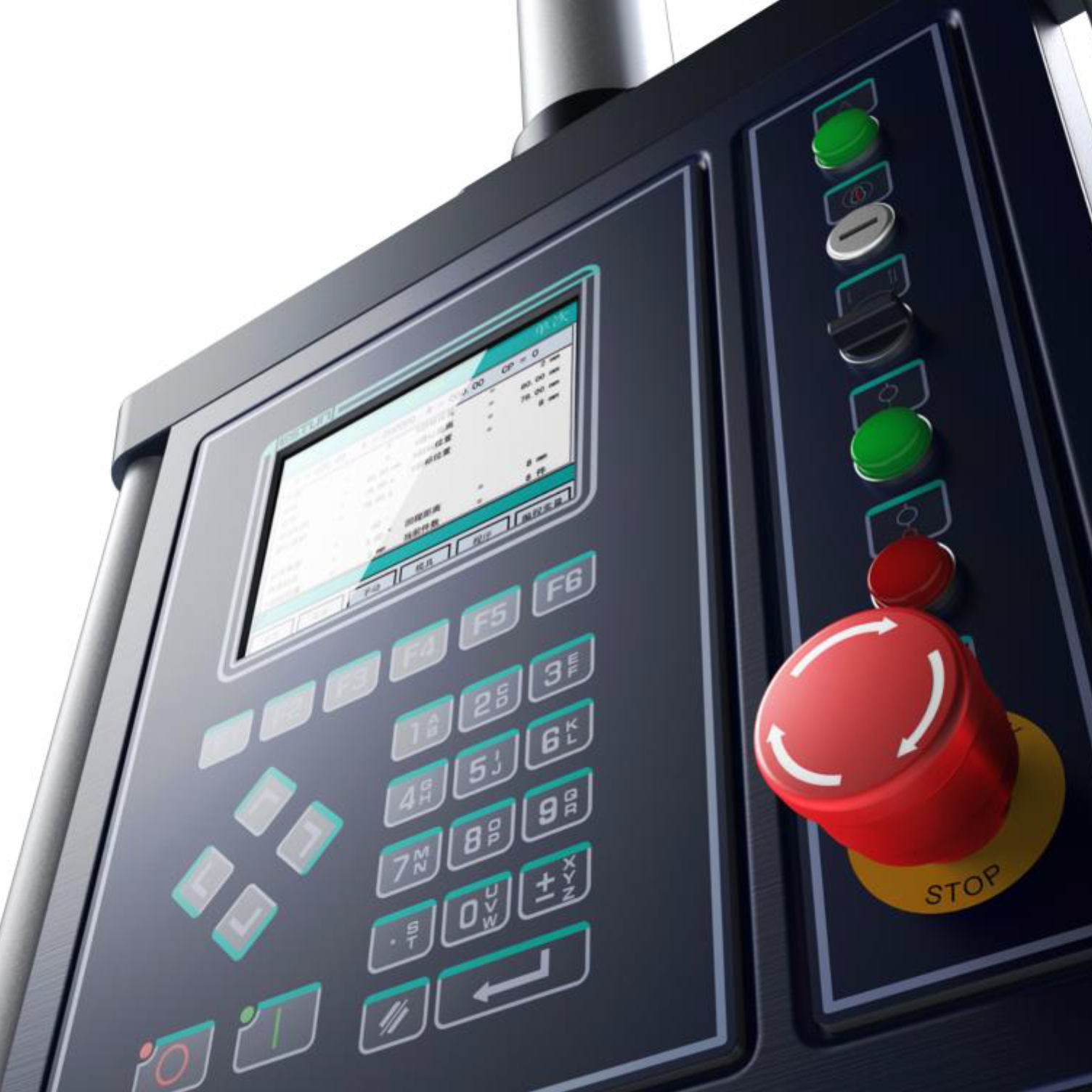

木马携手南京埃斯顿自动化股份有限公司，共同打造出了该款安全高效的数控系统。数控系统是工人作业的必要工具，因而所有的设计都必须以个人的实际操作为原点，这就对整体的人机设计提出了更高层次的要求。木马设计师在设计这款数控系统的过程中，充分考量了平台的安全性系数，利用ESTUN独到的内部系统设计，可以行之有效的规避工程事故，减少不必要的人员损伤。其次着重考虑的式使用效率的问题，人机的按键排布是提高生产效率，减少误操作的根本之道。因此，为了有效增加工人使用的舒适度，木马团队精准地设计了符合人机的7°倾斜角，帮助工人们在工作时拥有舒适的站姿;合理利用视觉规律，采用区域式按键排布，进行差异化的按键设计，在符合使用者使用习惯的同时，有效了降低重复性劳作形成职业性疾病的风险。数控系统面板属于大批量生产工具，在设计中还需要考虑生产成本，因而我们采用钣金折弯喷漆工艺外观工艺有效的降低了生产成本。除此之外，在整体数控面板设计过程中，设计师进行了美学考量。简约的造型、流畅的线条，运用三块铝板作为装饰，搭配设计感十足的按键，使产品美观而不失装备感。最终的产品不仅具有良好的实用性，同时也兼具美观大方的造型，我们的设计方案获得了来自合作伙伴方面的充分肯定。

卡尔· 蔡司EOS322三维测量设备设计

Carl Zeiss EOS322 3D measuring equipment Design

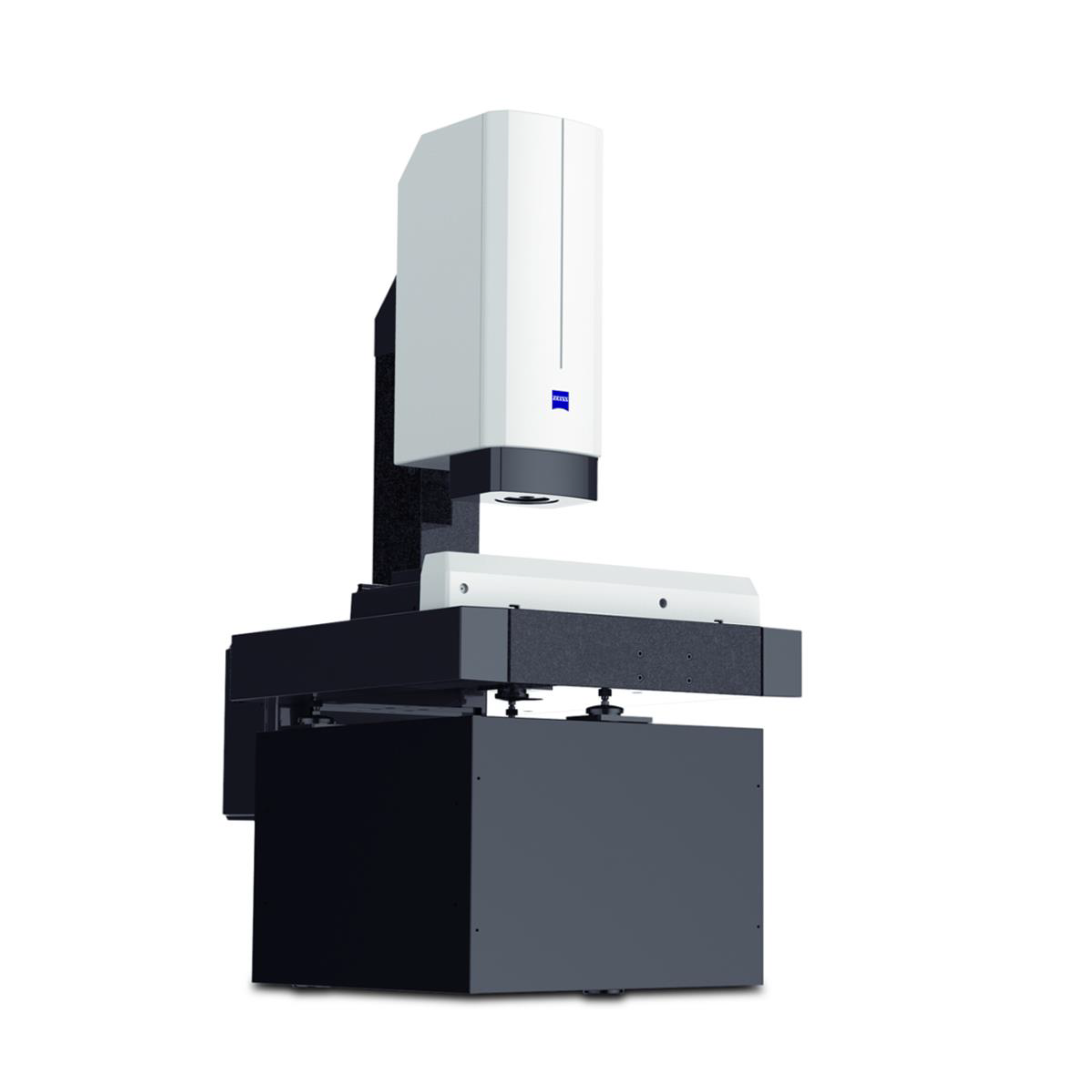

蔡司EOS322三维测量设备作为蔡司三维坐标家族中的一员，在沿用了原有产品一贯的严谨、稳健特征之外，在设计语义上又具有了新的突破。壳体采用后切面设计，极大的缩减了体积，造型上处处彰显灵巧，使原本笨重的设备一下子变得灵气。主机箱创新性的采用后背包式设计，使设备更为整体与规整。在工艺方面，蔡司EOS322三维测量设备采用了大理石材质桌面，极大的增加了测量的精确性;该材质硬度高、耐磨性强且不必涂油，具有不易粘微尘、使用寿命长、保养方便简单等一系列的优势。产品结构精密，测量时能平滑移动，无滞涩感，不受潮湿影响，平面稳定性好。

蔡司EOS322三维测量设备拥有两款可供选择的底座，基于不同的设计考量，其中一款设计为有置物架以方便实用，另一款设计为低成本型以降低成本。产品操控台可随意安置在设备前方或侧面，方便操作，而不常操作的主机部分则放于设备后面，合理的利用前部空间。叉车部分位于产品中部， 而不是底部，在运输操作过程中更加安全。在环保方面，蔡司EOS322三维测量设备对底座进行优化，采用模块化钣金设计，工艺简单，生产成本低，比原先的底座成本节省70%。依据合理的左右对称性设计，使模具得以实现最大化通用。

REELWORKS 卷线器

REELWORKS Rells

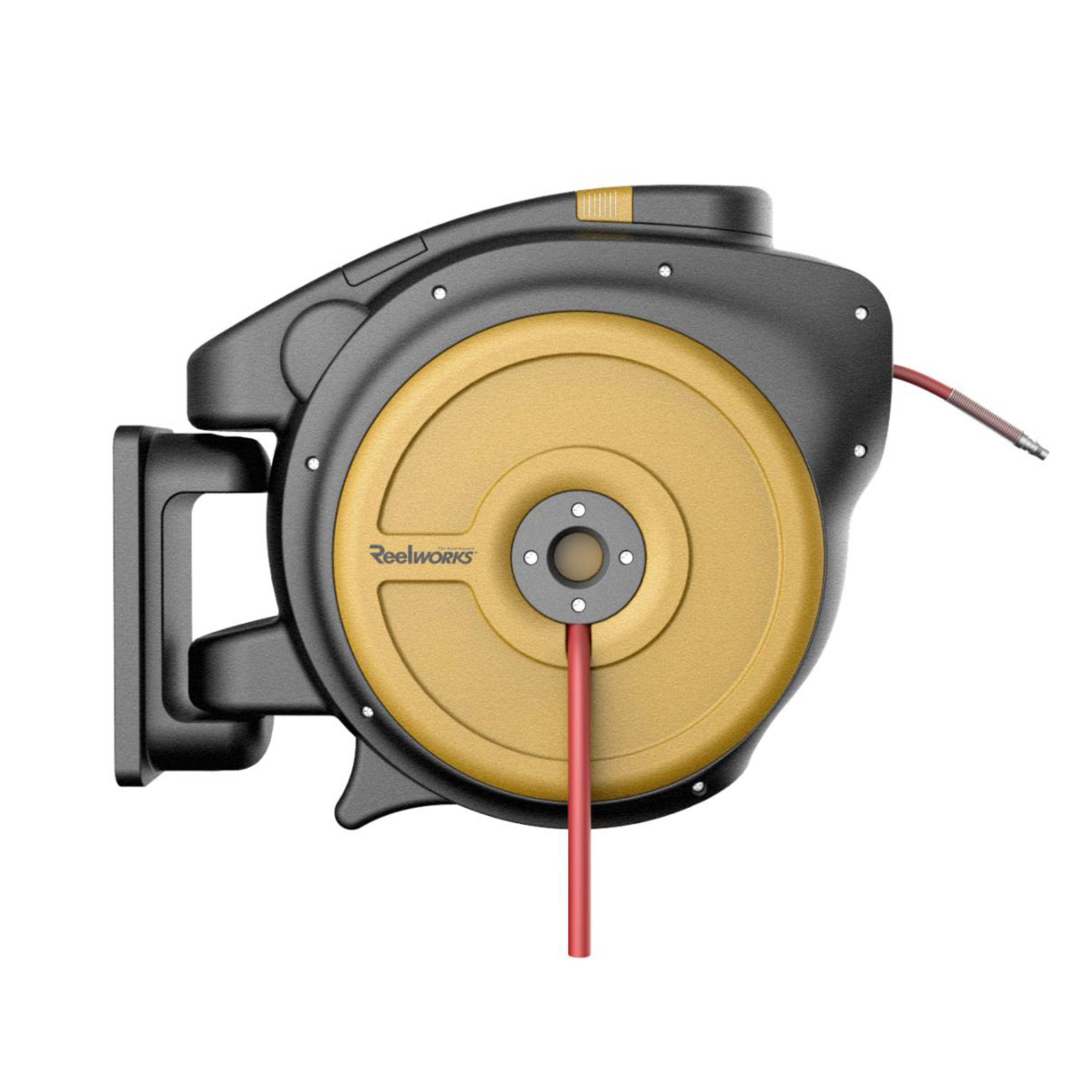

REELWORKS公司提供高性能的软管卷盘相关产品，在行业中独具优势。REELWORKS在众多设计公司中经过层层筛选，最终选择与木马设计进行合作，希望我们可以帮助设计出一系列富有想象力的产品，使其挤身国际阵营。这款设计是我们为海力公司开发的众多系列中的主打产品，采用螺旋形作为基本设计元素，利用富有弹性的曲线条来重塑螺旋形与圆形之间的联系，使整个产品充满安全可靠的视觉感受。

凭借新颖独特的造型，使产品从外观上就顺利地与同行业拉开差距。采用可拆卸式的金属支架，使包装变得更为容易便捷。后期我们严格定义产品的CMF，力求每个细节完美到位。 我们花了将近2年的时间来打造这款产品，作了大幅度的技术创新，使其不论是造型还是使用体验都尽可能接近完美。精益求精的细节追求使得REELWORKS逐步成长为国内领导品牌。

C.A. 电压检测器设计

Chauvin arnoux voltage tester Design

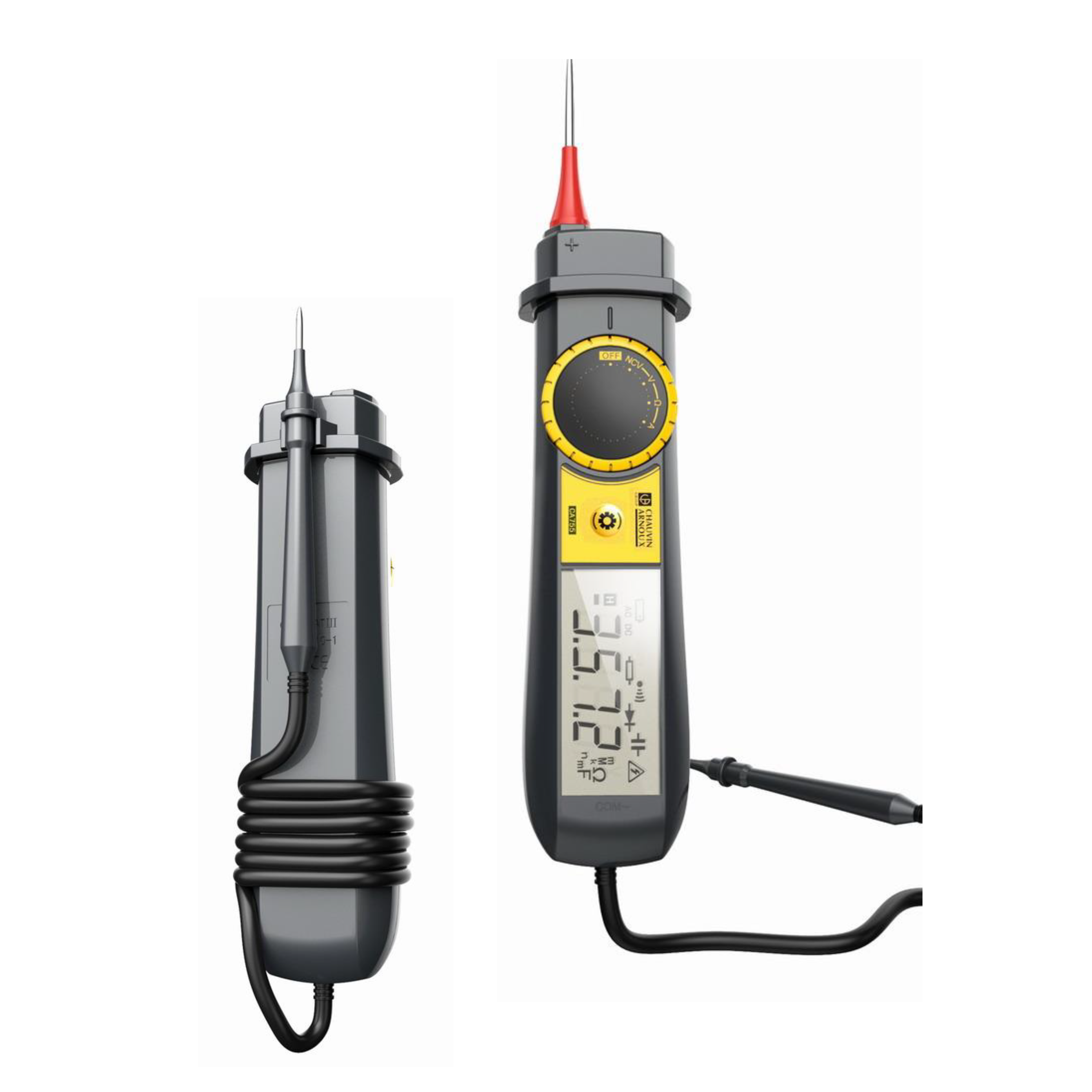

C.A.电压检测器以其开拓性的内部元件排布方式，改变电池仓形式，有效缩小了产品尺寸，降低了制造成本。透过简洁的人机交互界面，使得用户可以清晰直观的读取显示数据，机身可收纳探针，以便于整体收纳，降低包装运输的成本。整个检测器从环保角度出发，依托企业的社会责任感，产品主体部分使用可回收塑料材质。产品表面磨砂质感通过模具直接注塑制成，通过流畅的机身曲线，提升了用户使用产品时的舒适的，实现了形式与功能的有机统一。

C.A. 万用表设计

Chauvin arnoux voltage tester Design

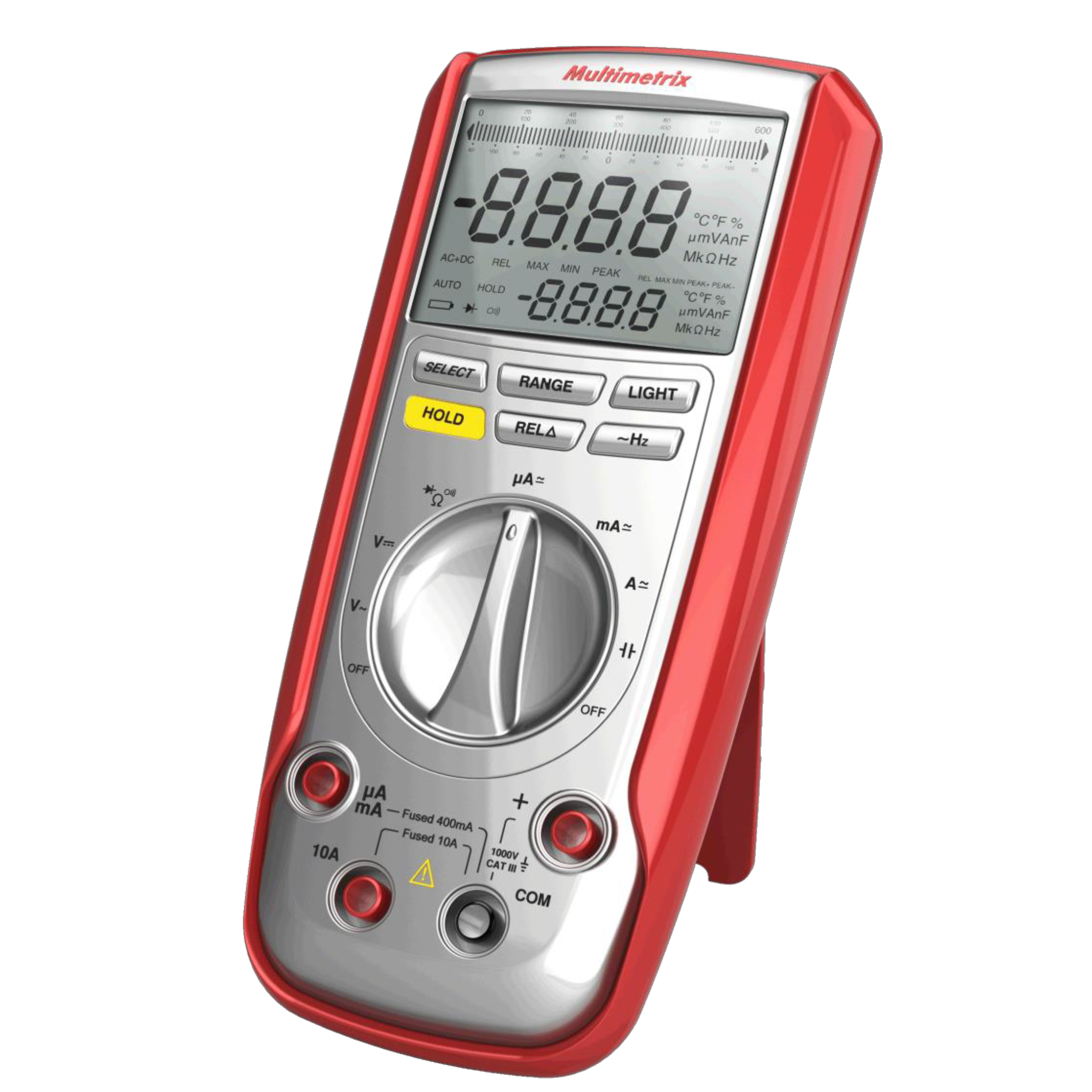

C.A.万用表是一款用于工业或家庭环境中的便携式检测设备，产品定位欧洲和美国的中低端市场。西方用户群体手掌尺寸的平均值略高于亚洲且使用该产品需佩戴绝缘手套以保证安全，因而基于产品便捷性的考量，按键和旋钮拨盘做出了适当的扩大化处理;使用者多数为男性，因此产品的外观风格设计的较为硬朗。旋钮拨盘为嵌入式设计，如果将表翻转过来旋钮朝下，水平放置在桌面上，旋钮不与台面接触，有效减少磨损的情况下增加了产品整体的统一美感。

乐水智慧水务控制机柜

MOONWELL Intelligent Control Cabinet

上海乐水智慧水务有限公司系江苏铭星供水设备有限公司全资子公司，致力于二次供水方案的研发、设计和二次供水设备的生产制造与销售。这次找到木马设计，希望通过系统化的品牌与产品整合设计，提升企业品牌形象与产品竞争力。木马设计为上海乐水智慧水务提供一套从品牌设计到产品设计的系统性整合设计服务。以企业文化、服务理念为出发点，优化原有的品牌形象，提升品牌市场竞争力。

在品牌设计研究阶段，木马抓住企业“正心为本、正道为业、正果为铭”的经营理念，以及品牌名来源“智者乐水、 上善若水”两个要点展开研究。提取“乐”首字母“L”和“水”首字母“S”进行变体，图形以正方体形态为主，意在突出企业以“正心、正道、正果”为理念服务客户的初衷，体现一丝不苟，精益求精的“工匠精神”。Logo红色 的运用体现企业之年轻、活力，业绩蒸蒸日上，当丝印在产品上时具有较强的产品识别度与一定的警示作用。

熊猫集团智慧供水集成泵站控制系统

Panda Group Intelligent Pressure Boosting System

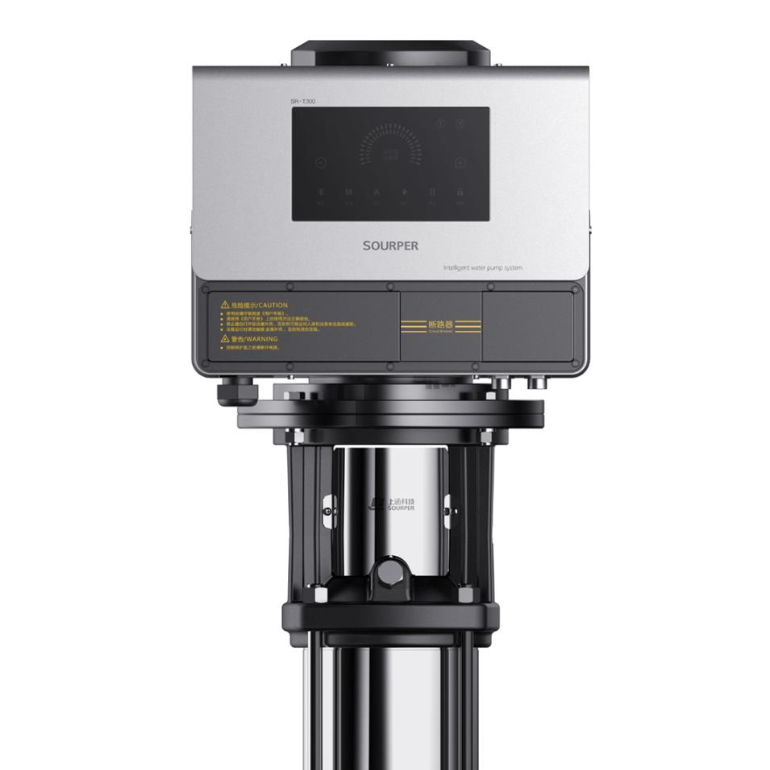

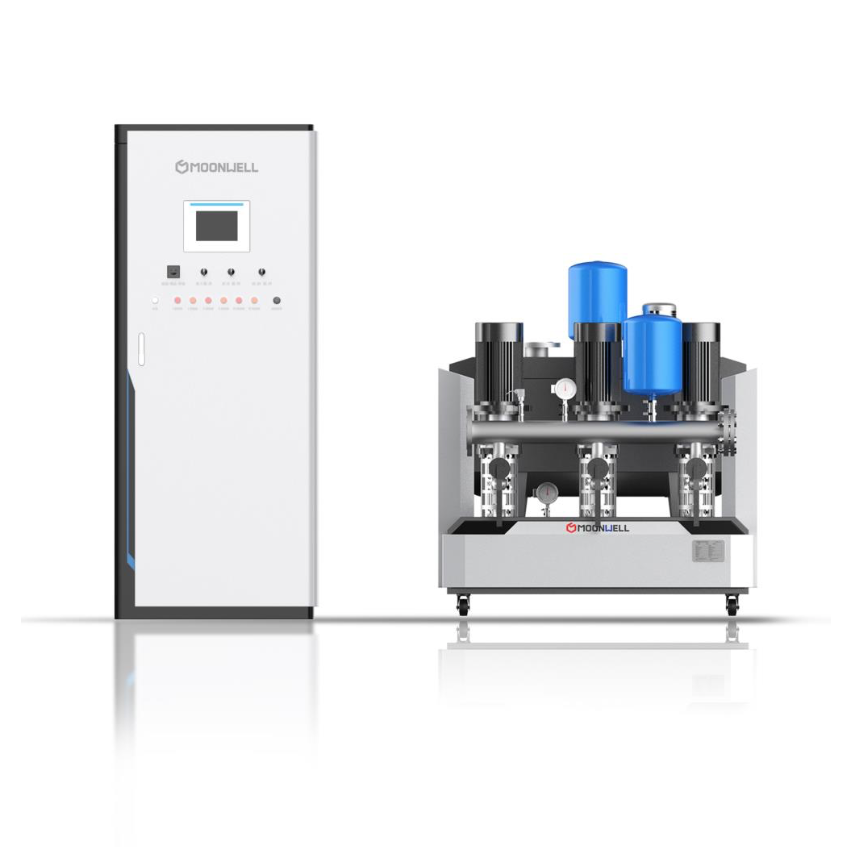

伴随经济的不断发展，泵房越建越多，管网末梢供水不足，高峰期间供水难问题也越发明显，最后一公里水质安全问题重重。木马设计与上涵科技联合打造的智能集成泵控制系统旨在解决老旧小区二次供水问题,实现了从供上水到供好水的跨越。产品规划阶段我们运用模块化的设计理念，对内部排布进行优化，合理地布置强电模块与弱电模块，提升产品的安全可靠性。针对内部的控制模块与信号模块我们利用支架采取模块化装配的方式，零件损坏时可快速更换模块，高效快速，保障居民供水不间断。

在产品设计阶段，我们深入老旧小区的泵房，进行实地调研，了解产品使用环境的现状，整理相关数据，为后期设计提供支持。同时，我们针对国内外市场现有产品进行收集分析，长避短，致力于打造更符合中国市场环境的智能供水系统带来新的社会价值。产品自身可结合智能APP进行供水控制，在使用和管控上大幅度提升了产品的便利性。通过紧密合作，解决了一系列技术与工艺上的难题。最终成功推动产品上市，解决了老旧小区二次供水问题，增加企业影响力与商业价值。

析维标准溶液自动配置工作站

SCIWAY Automatic Workstation For Standard Solution

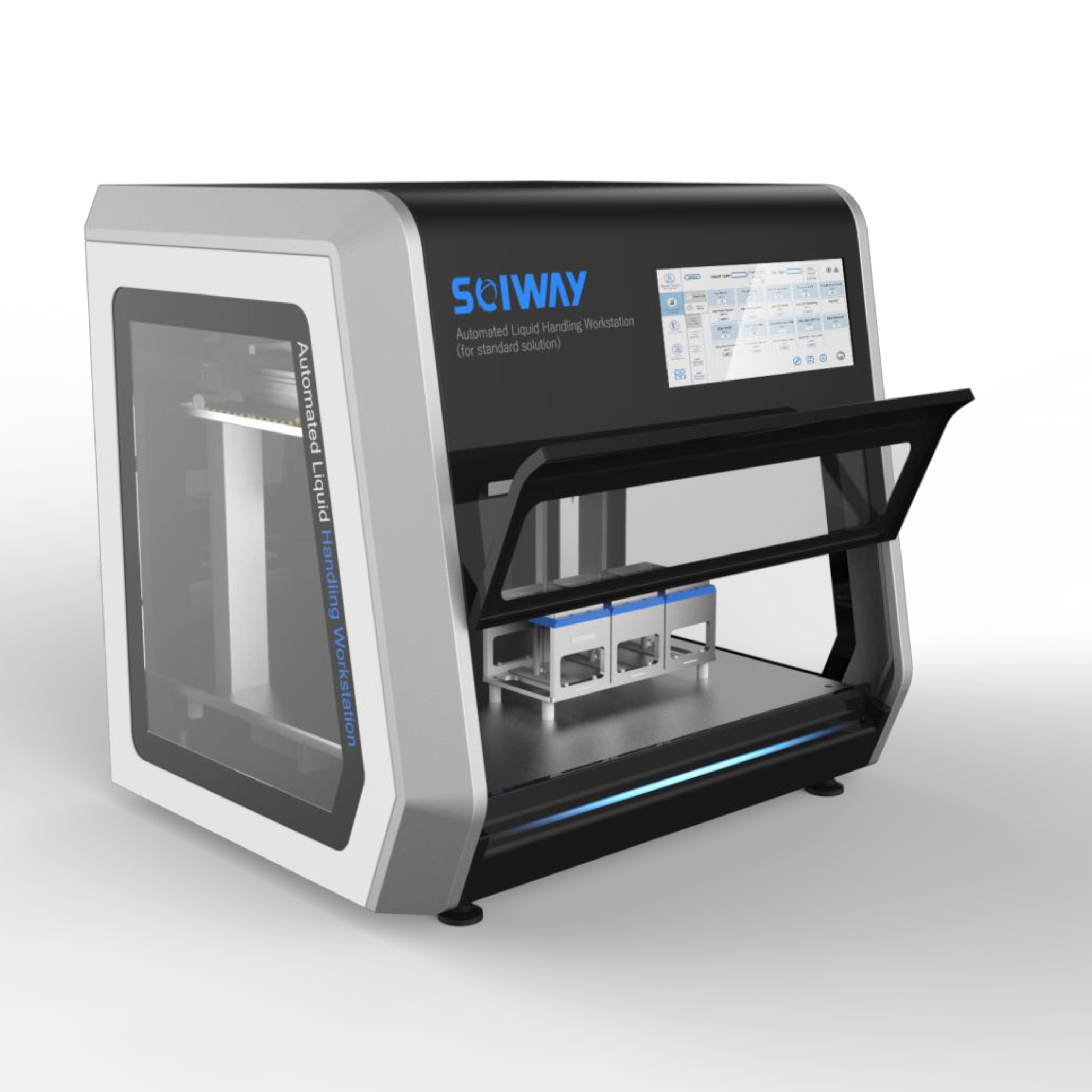

标准溶液自动配置工作站的项目是木马与上海析维医疗科技开展的第二次合作。此前为析维医疗科技打造了系列化的氮气发生器设备，为其制定了系列化的产品形象，成功的推动 产品上市，并收获了良好的市场反馈。基于上一次的成功合作，析维医疗科技再次邀请我们合作，希望能为其开发的新产品——标准溶液自动配置工作站，进行外观部分以及操作界面部分的设计。在设计定义阶段，我们在外观上延续了企业的PI形象，保证每条产品线之间的视觉形象统一性，同时针对该产品去增加一些新的视觉元素，提升产品特色。在追求独立与统一的过程中，寻求最佳的设计平衡点。 产品设计阶段，我们使用了大面积的玻璃视窗，力求在产品运作期间，用户能直观的观测到内部运作过程，从视觉上进行最为有效的反馈与交互，实现人与产品之间的实时交互。 最终在交互设计阶段。我们遵循形式追随功能原则，以最为简洁的交互逻辑，使页面清晰化，有效降低了操作失误率。

红壹佰高棚灯

Red100 High-Ceiling Light

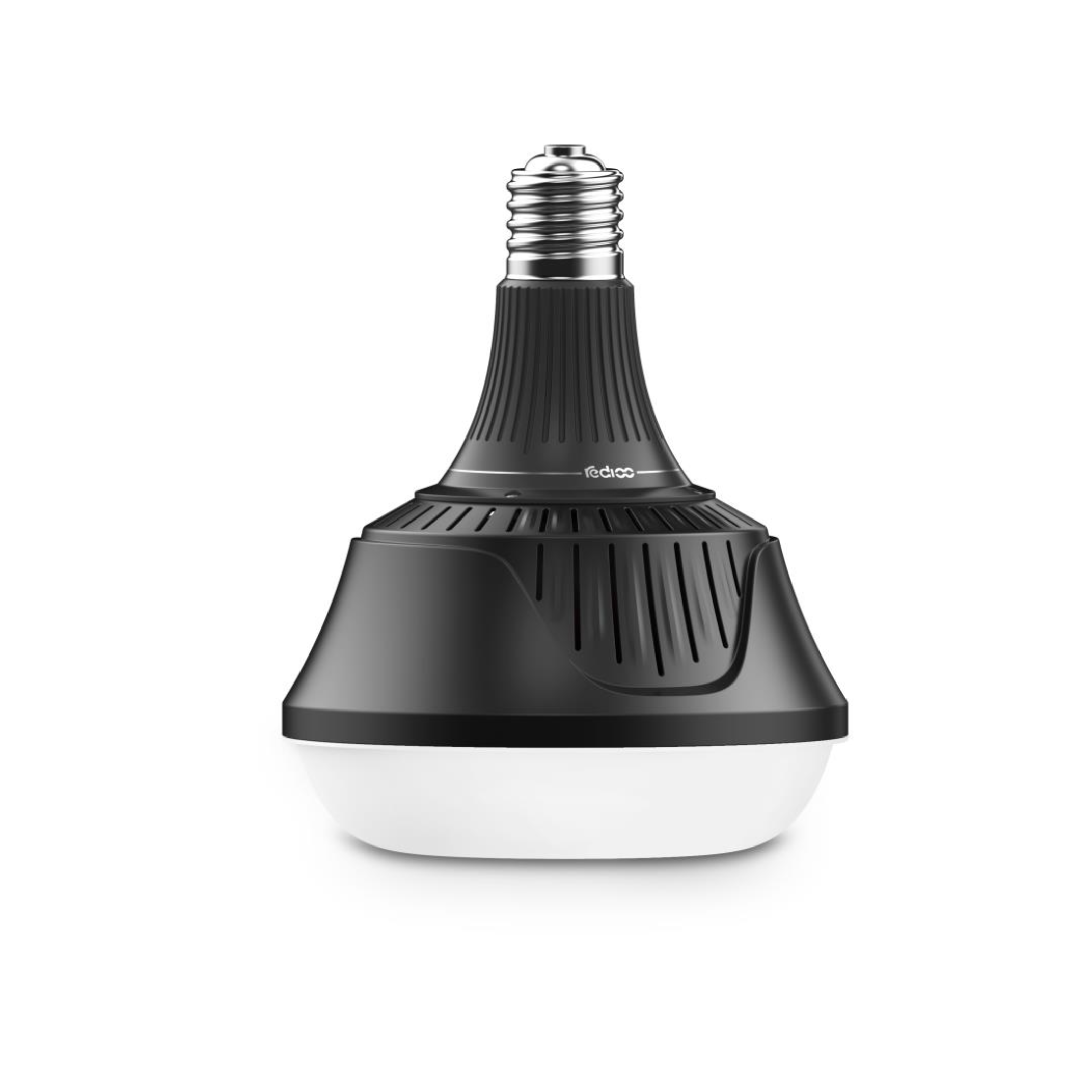

旧式矿场灯存在着显著的散热问题，这为矿场施工带来了极大的不便。为此，木马设计与红壹佰集团展开合作，推出了这款新式矿场灯。团队运用全新的的散热技术，以中空对流的散热方式，极大程度上满足了设计与使用的要求。新型的散热系统不仅省材节能，产品的使用寿命也显著的延长。

在制作工艺上，主体采用铝板冲压，一次成型。使得产品的外观十分具有设计感。而产品细节也得到了精细加工，带来了不一样的产品感觉。产品外观采用微笑曲线的设计语言，一改往日冷漠的工业感，使得产品具有亲和力和美感。整体走极简风的同时，又采用黑白以及不同材质的强烈对比，产生了强烈的视觉冲击，让人印象深刻。
