代理ARP（借助ARP代理实现同网段）

借助ARP代理实现同网段，不同广播域通信

安然精彩电影2021-03-28 09:23

前言

上一章介绍了ARP的技术原理，但是ARP报文只能在广播域中传播，如果同一网段的两台主机在不同的广播域是否可以通信呢？

答案是可以的，但是需要借助ARP代理。

正文

我们先来看个例子介绍下ARP代理的工作原理：

如图所示：

主机A需要与主机B通信时，目的IP地址与本机的IP地址处于同一网段，但是处于不同的广播域，所以主机A将会以广播形式发送ARP Request报文，请求主机B的MAC地址。但是，广播报文无法被路由器转发，所以主机B无法收到主机A的ARP请求报文，当然也就无法应答。

在路由器上启用代理ARP功能，就可以解决这个问题。

启用代理ARP后，路由器收到这样的请求，会查找路由表，如果存在主机B的路由表项，路由器将会使用自己的G0/0/0接口的MAC地址来回应该ARP request。

主机A收到ARP reply后，将以路由器的G0/0/0接口MAC地址作为目的MAC地址进行数据转发。

1什么是ARP代理

proxy ARP就是通过使用一个主机（通常为router），来作为指定的设备对另一设备的ARP请求作出应答。

本例中就是使用R1来对主机A的请求作出应答。

2ARP代理解决了什么问题?

ARP代理可以解决同一网段的主机在不同的广播域不能通信的问题。

这里需要注意下必须在同一网段，如果不是同一网段，主机A根本就不会发送ARP请求报文，不同网段之间的主机需要借助网关实现通信，ARP代理只能解决同一网段的但是跨广播域的两台主机通信。

3实战

如上图所示：

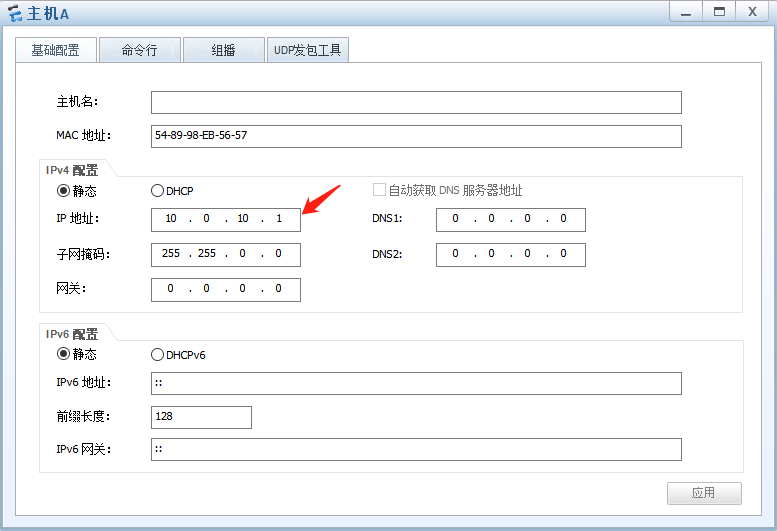

主机A的配置：

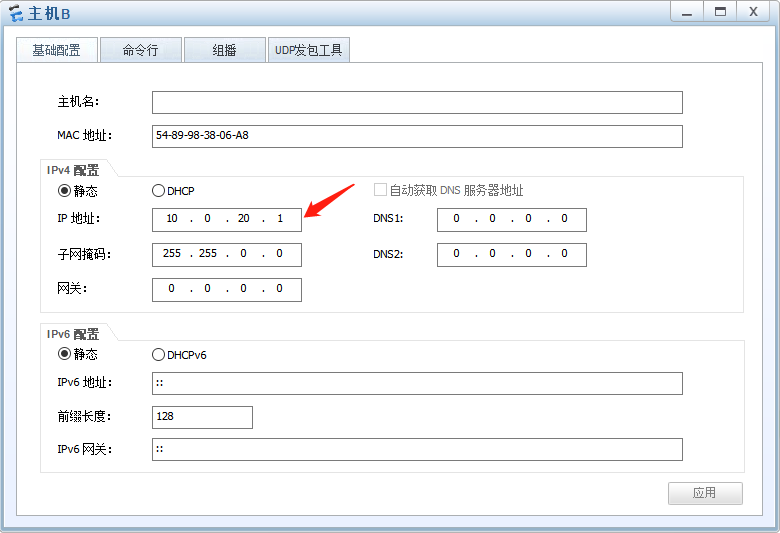

主机B的配置：

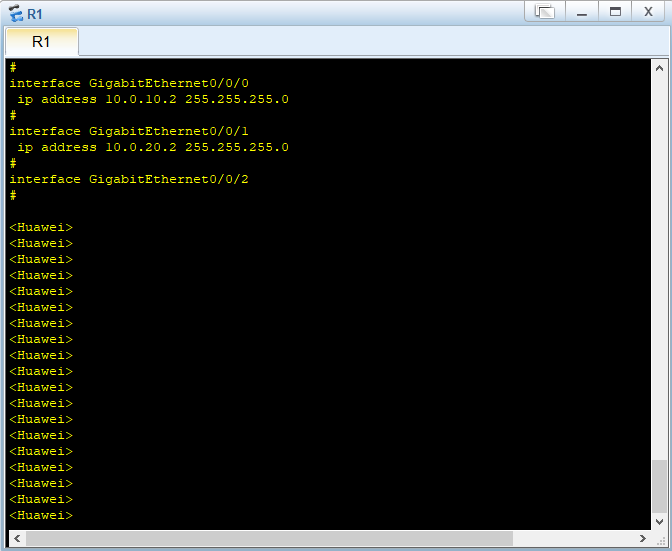

路由器R1的接口配置：

可以看到：

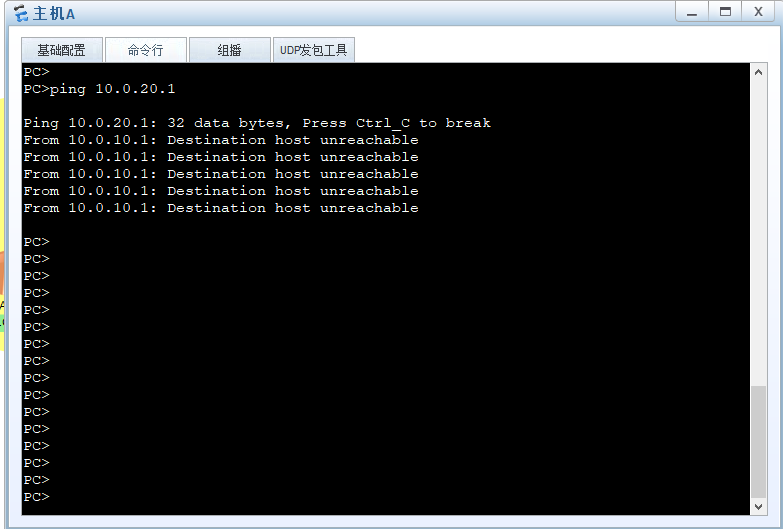

路由器R1没有配置ARP代理，由于主机A和主机B属于不同广播域，因此ping测试失败。

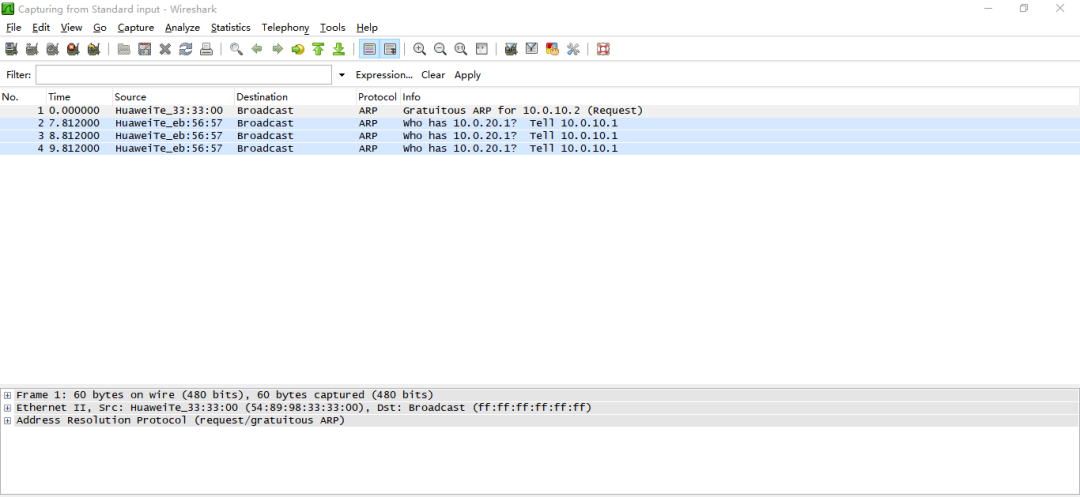

通过抓包可以看到主机A发送了ARP请求，但是没有应答。

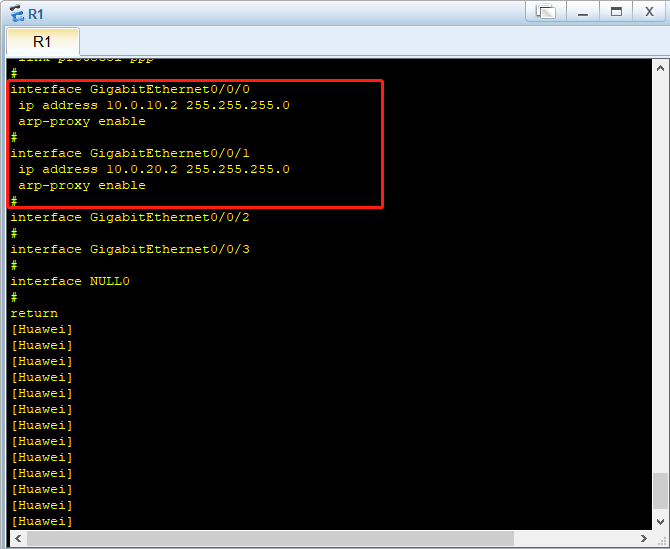

下面我们在路由接口下配置ARP代理。

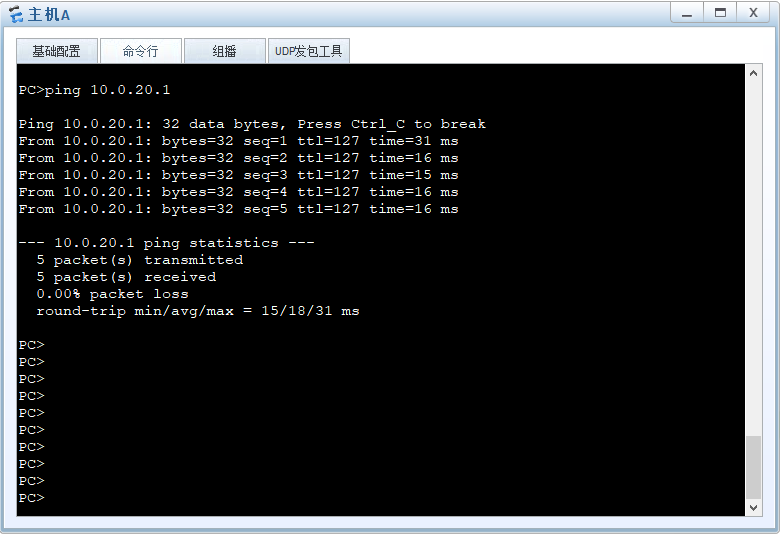

在主机A上ping 主机B，查看结果，可以ping通。

通过抓包：

可以看到主机A发送ARP广播报文，并收到了路由器ARP回应报文。

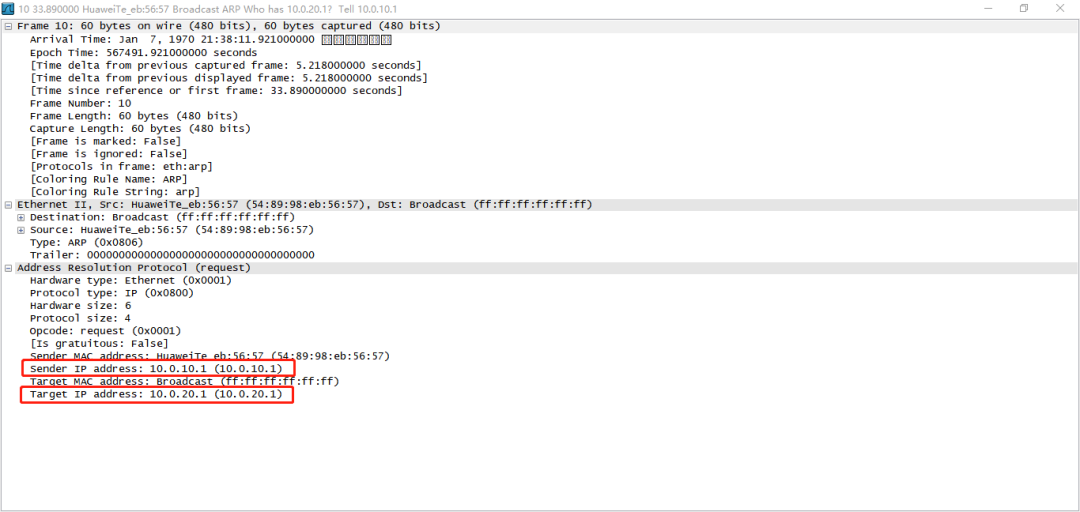

下面我们看下主机A发送的ARP请求报文：

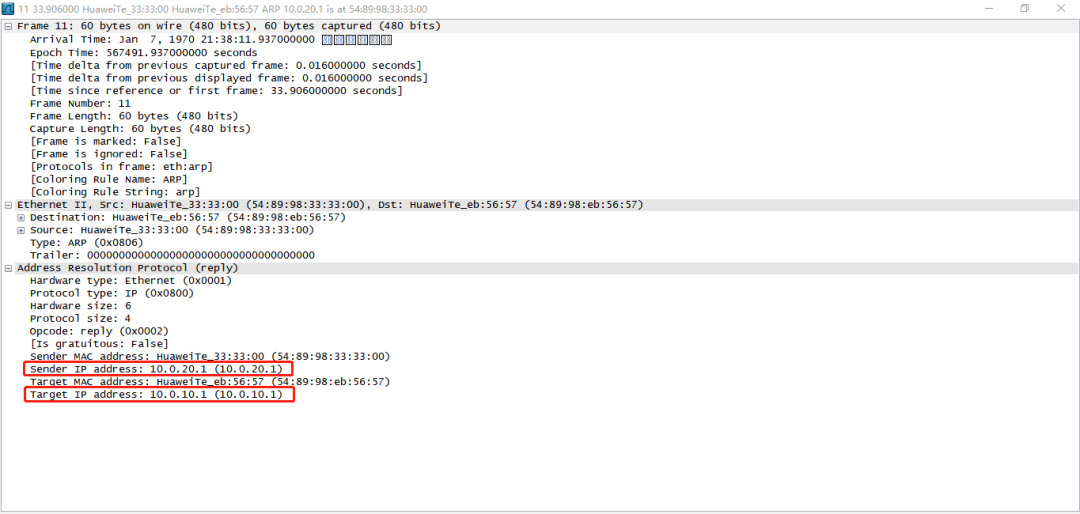

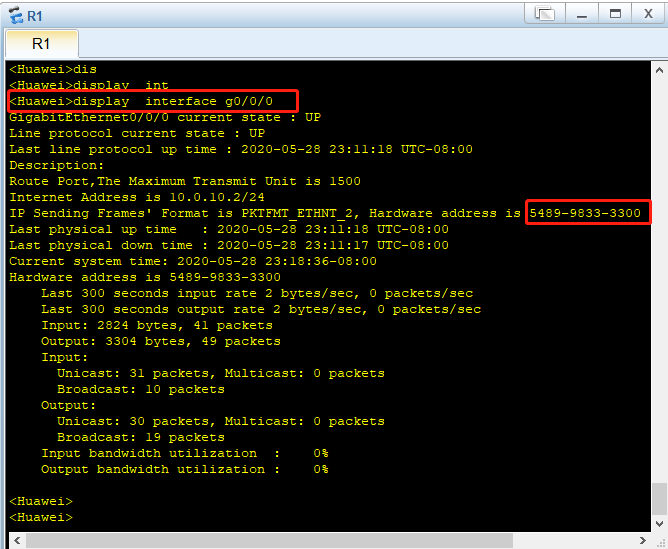

下面看下主机A收到的ARP回应报文：可以看到回应报文的源MAC为54:89:98:33:33:00，为路由器g0/0/0的mac地址；

总结

今天主要介绍了ARP代理，ARP代理可以解决同一网段的主机在不同的广播域不能通信的问题。
