大学机械制图（机械）

机械制图属于大学机械、工程类必学内容，而且学习周期还不短，普通大专类院校开设了一年的课程。机械制图是不是真的这么难学呢？其实非常容易。

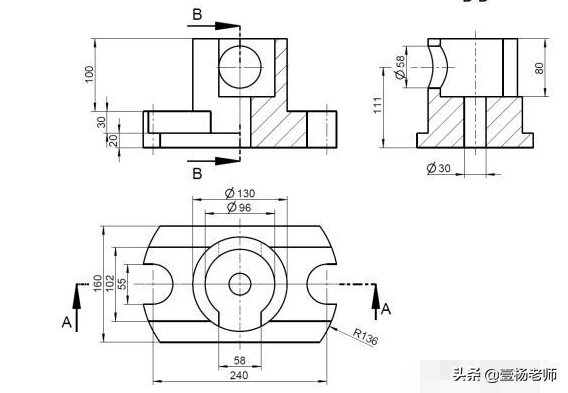

机械制图的核心关键就是看图，也就是俗称的“三视图”。只要搞懂了三视图也就基本拿下了机械制图内容。

三视图

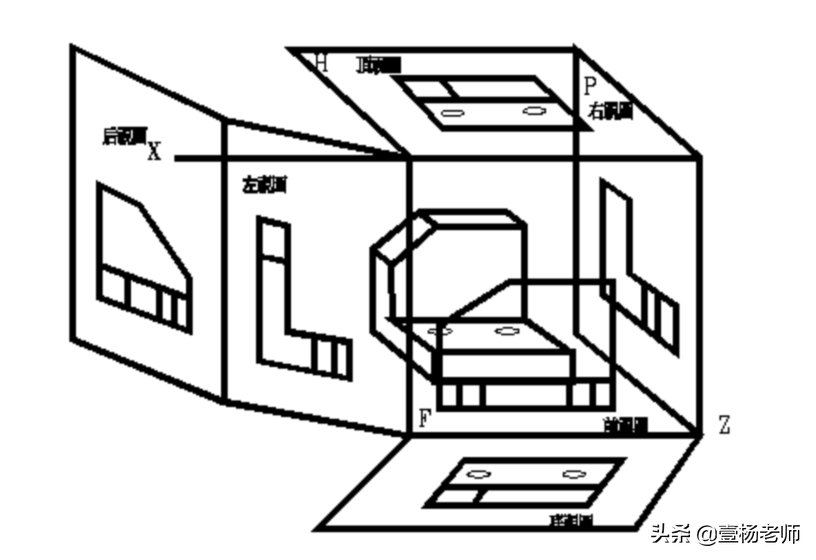

机械制图本身是包含六个视图，既讲零件想象在一个六方体的透明盒子中，将产品从盒子的六个方向正像投影所得到的图形。根据六个不同方向将视图分为：主视图（前视图）、后视图、左视图、右视图、俯视图、仰视图。

但根据机械制图原理，看不见的轮廓用虚线表示，看的见的轮廓用实线表示则可以推断上述视图为两两对应，可以将其中一个删除。因此，六视图就变成了“三视图”，分别保留：主视图、左视图、俯视图，其余视图省略。

在三视图当中，其两两都对应着一种投影规律，掌握这种规律就能保住绘制的三视图不会出现错误。牢记：

主、俯视图：长对正

主、左视图：高平齐

俯、左视图：宽相等

除了视图特性以外，投影也是一个重点，属于概念性的内容，需要多思考、练习。这直接决定了是否能将产品还原与视图表达。

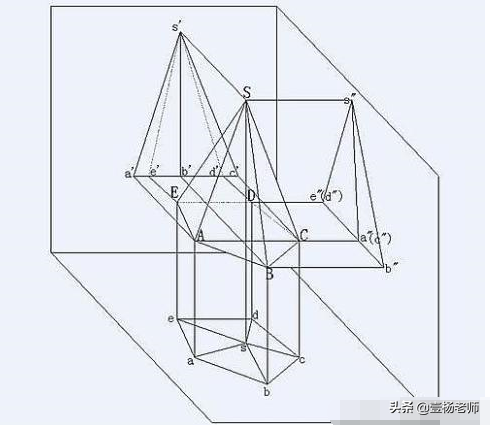

首先记住投影规律：

当产品各面与投影面垂直：收缩性

当产品各面与投影面平行：实形性

当产品各面与投影面倾斜：类似性

线型表达

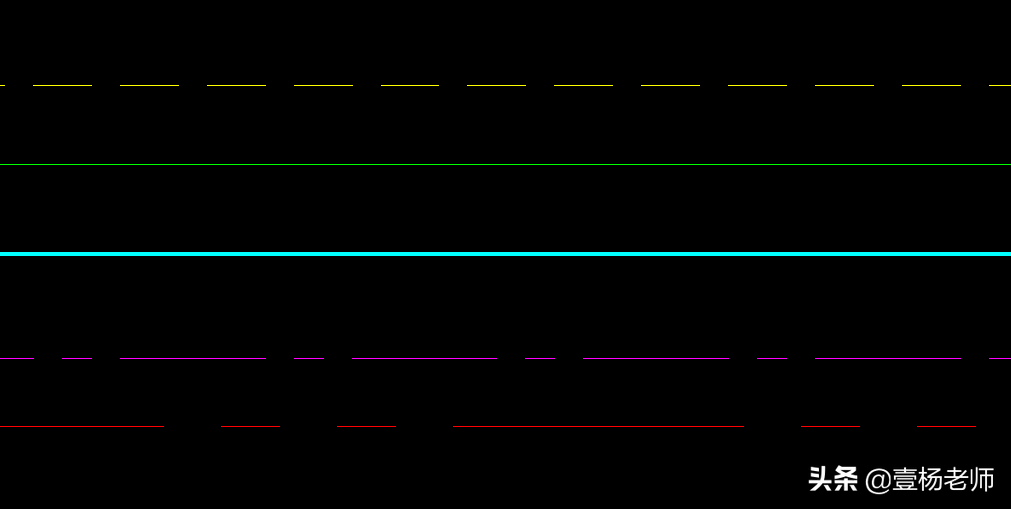

机械制图中常见的线型种类有5种，分别是：虚线、细实线、粗实线、点划线、双点划线。每种线型所表达的意思是不同的。

虚线：不可见轮廓线

细实线：尺寸线、尺寸界线、刨面线

粗实线：可见轮廓线

点划线：中心线、对称线

双点划线：假象线

机械制图如果能有动画是最完美的，只靠文字表达，刚入行的朋友很难完全理解，为此小编刻意给大家提供了一份录制视频，如果有需要的朋友，以在下方评论区留言“视频”。
