什么是热继电器

热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。与熔断器一样都是一种保护电器，但与熔断器不同的是热继电器一般用于过载保护，而熔断器一般是用于短路保护。

热继电器的工作原理

热继电器是利用电流的热效应来推动动作机构，使触点系统闭合或分断的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。

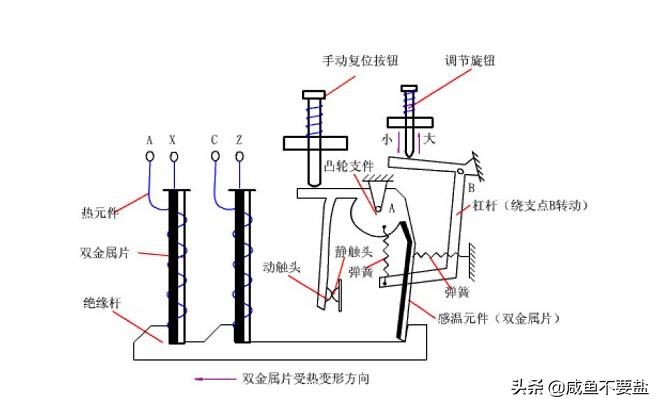

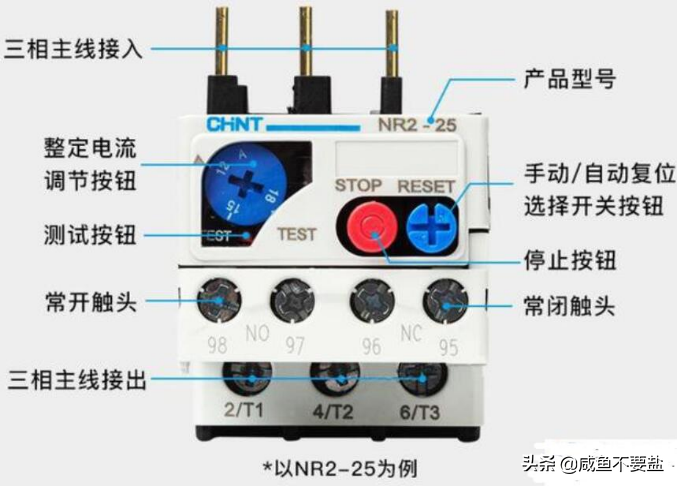

热继电器主要由热元件、双金属片和触点三部分组成。当电动机过载时，流过热元件的电流变大，热元件产生的热量使双金属片向上弯曲，经过一定时间后，双金属片弯曲的幅度越来越大，从而推动导板将常闭触点断开。常闭触点一般串联在控制电路中，当热继电器的常闭触点断开，则控制电路就会断开，从而使接触器的线圈断电，这样就断开了电动机主电路，电机停止，起到保护作用。按下热继电器的复位按钮，热继电器就会复位。

注意：热继电器不能作为短路保护，因为热惯性的原因，当电路短路时热继电器不能立即动作使电路立即断开。

同理，在电机启动或短时过载时，热继电器也不会动作，这可以避免电动机不必要的停止。

每一种电流等级的热元件，都有一定的电流调节范围，一般应调节到与电动机额定电流相等，以便更好的起到过载保护作用。电流调到太低，热继电器容易动作会造成电动机不必要停机；调得太高，热继电不容易动作，会损坏电路、电动机，不能很好的起到保护作用。

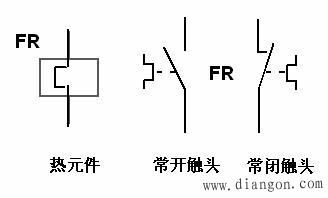

热继电器的图形文字符号

热继电器的型号及含义

热继电器的选用

热继电器的保护对象是电动机，故选用时应了解电动机的技术性能、启停情况、负载性质以及电动机允许过载能力等。

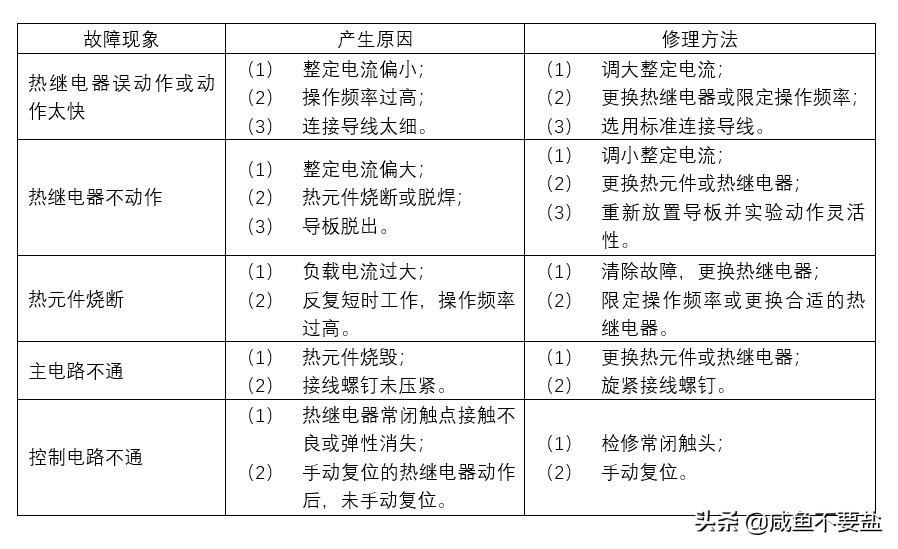

热继电器常见故障及修理方法
