中间继电器

什么是中间继电器

中间继电器是将一个输入信号变成一个或多个输出信号的继电器。它的输入信号为线圈的通电和断电，他的输出信号是触点的动作，不同动作状态的触点分别将信号传给几个元件或回路。

2.中间继电器的结构及工作原理

中间继电器的基本结构与工作原理与接触器完全相同（当电磁线圈通电后，线圈流过电流产生磁场，使静铁心产生足够的吸力，克服反作用弹簧与触点压力弹簧片的反作用力，将动铁心吸合，同时带动传动杠杆使动触点和静触点的状态发生改变，使其达到常闭触点断开，常开触点闭合的效果），故称为接触器式继电器。与接触器不同的是中间继电器的触点对数比较多，并且没有主触点、辅助触点之分，各对触点允许通过的电流大小是相同的，其额定电流约为5A。

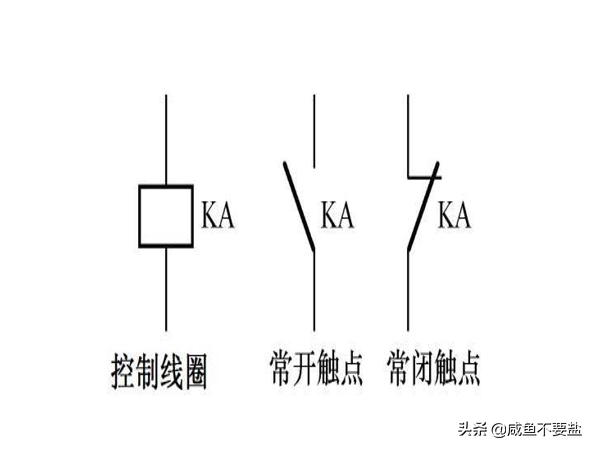

3.中间继电器图形及文字符号

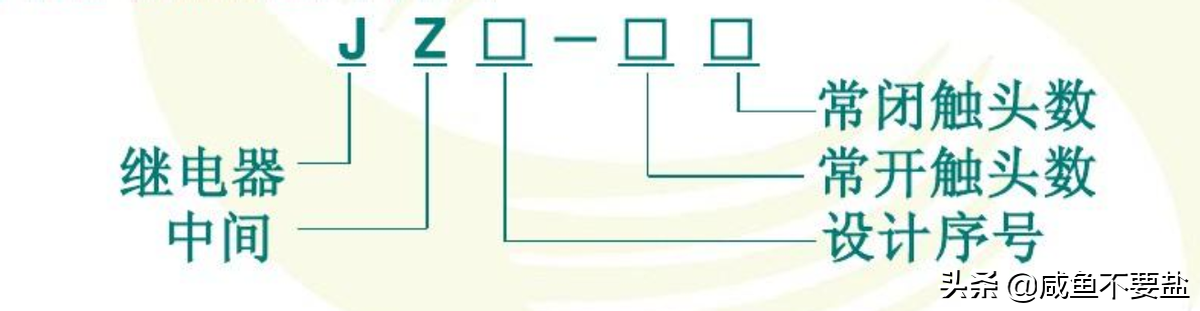

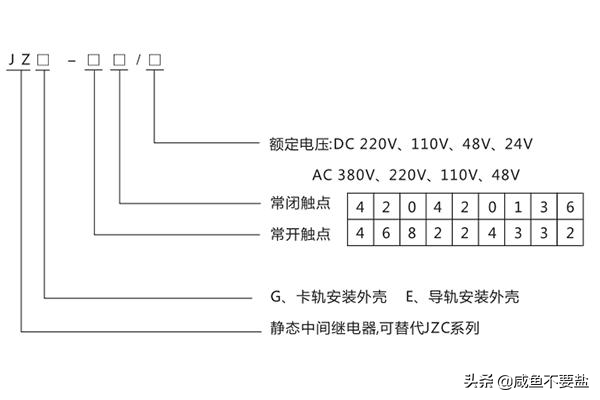

4.中间继电器型号的含义

5.中间继电器的用途

中间继电器有两个主要用途：1是当低压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器可被看成是一级放大器；2是当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条电路。

参考资料来源

[1]程勇.电工技术[M].北京：北京邮电大学出版社，2013
