前言

三菱MC协议是开发三菱系列PLC必须掌握的一种通信协议，其目的是让外部设备，可以通过串行通信模块C24或以太网接口模块E71，实现对可编程控制器CPU的数据访问。

MC协议是Melsec协议的简称。

通信帧类型

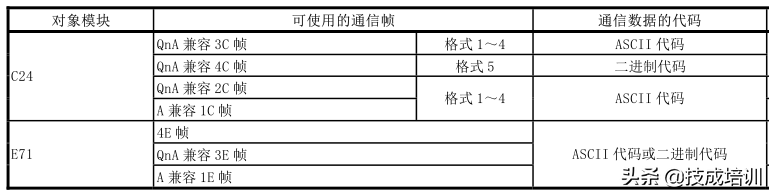

外部设备通过C24/E71访问可编程控制器CPU时，可以选择不同的通信帧及数据格式来实现，具体如下所示：

通信帧命名规格

通信帧命名格式如下：

xxx 兼容 n m 帧(示例: QnA 兼容 3C 帧、QnA 兼容 3E 帧)

1、xxx 用于表示与以前产品模块的指令兼容性的对象可编程控制器 CPU

A : A 系列可编程控制器 CPU

QnA : QnA 系列可编程控制器 CPU

2、n对应的是以前产品模块的帧

1 : 兼容 A 系列的计算机链接模块、以太网接口模块支持的指令的通信帧

2 : 兼容 QnA 系列串行通信模块支持的 QnA 简易帧

3 : QnA 系列串行通信模块支持的 QnA 帧及兼容 QnA 系列以太网接口模块支持的通信帧

4 : 兼容 QnA 系列串行通信模块支持的 QnA 扩展帧

3、m是指相应帧进行数据通信的对象模块

C : C24

E : E71

通信方式

从前面的描述，我们可以知道，MC协议是兼容串口通信和以太网通信的。

一般我们使用比较多的是以太网通信，对于FX5U系列/Q系列/Qna系列/L系列的PLC，通常会使用QnA兼容3E帧，对于FX3U系列，我们需要加以太网模块，采用A兼容1E帧。

对于串口设备，一般会使用QnA兼容2C帧和QnA兼容4C帧。

通信编码格式有ASCII和二进制两种方式，通过二进制编码数据进行的通信与通过ASCII编码数据进行的通信相比，前者的通信数据量约为后者的二分之一，因此二进制编码的方式可缩短通信时间。

通过MC协议进行的数据通信，一般情况下都是以半双工通信进行。

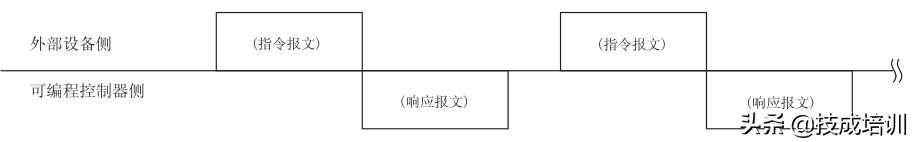

对可编程控制器CPU进行访问时，应在接收到来自于可编程控制器CPU侧的对应于之前发送的指令报文的响应报文后，再发送下一个指令报文。

在响应报文的接收完毕之前，不能发送下一个指令报文

PLC设置

三菱PLC如果要走MC协议，是不需要额外编程的，但是需要做一些简单的配置。

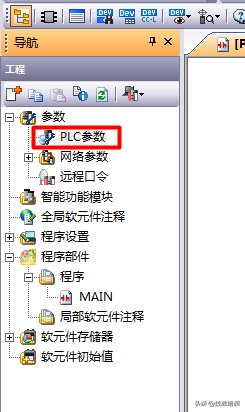

1.在右侧工程栏中双击PLC参数；

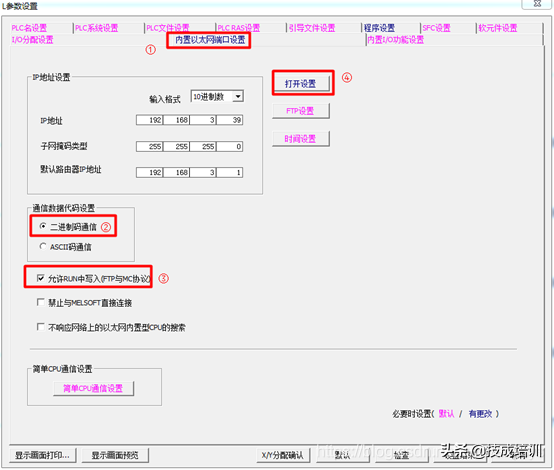

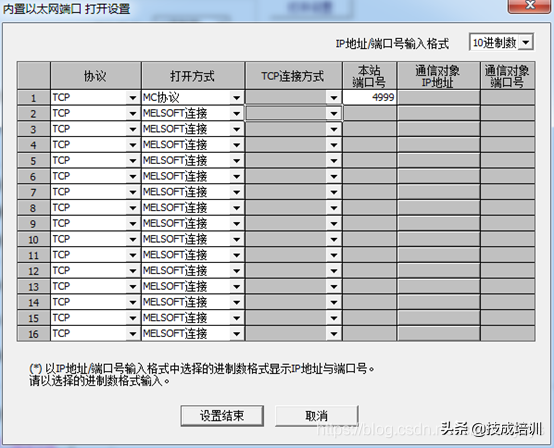

2、在弹框中选择内置以太网端口设置，设置IP，设置通信数据代码设置，勾选允许RUN中写入；

3.点击打开设置，在弹框第一栏中选择TCP协议，MC协议，端口号根据自己需求设置比如4999，然后设置结束，设置结束，重新下载PLC程序；

4、断电重启PLC。

协议帧

通过以上了解之后，下面我们对协议帧进行更深入地了解，为了方便起见，我们以以太网的Qna兼容3E帧为例进行说明，其他的帧都是大同小异。

协议帧一般分为三种，分别是请求帧、响应帧及异常帧。

请求帧：表示发送请求的报文。

响应帧：如果请求正确，控制器CPU会以响应帧进行返回。

异常帧：如果请求错误，CPU会以异常帧返回。

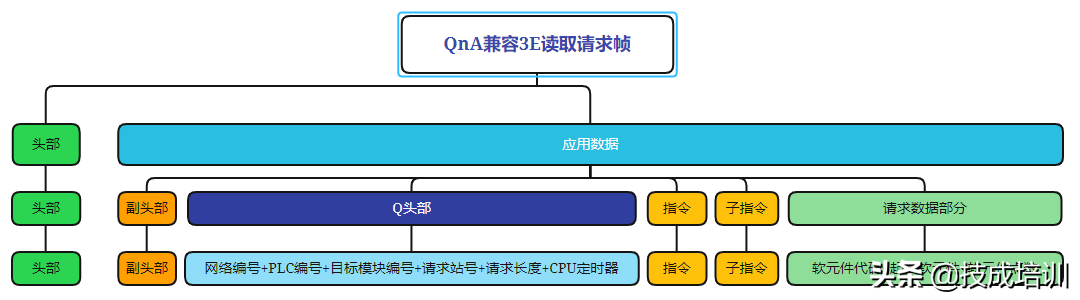

读取请求帧报文格式：

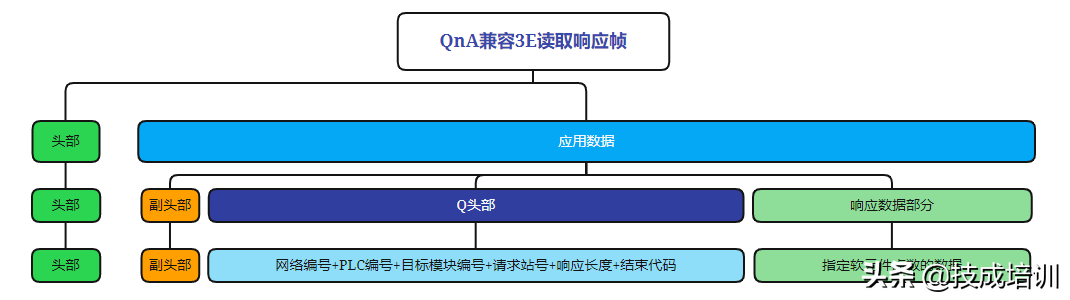

读取响应帧报文格式：

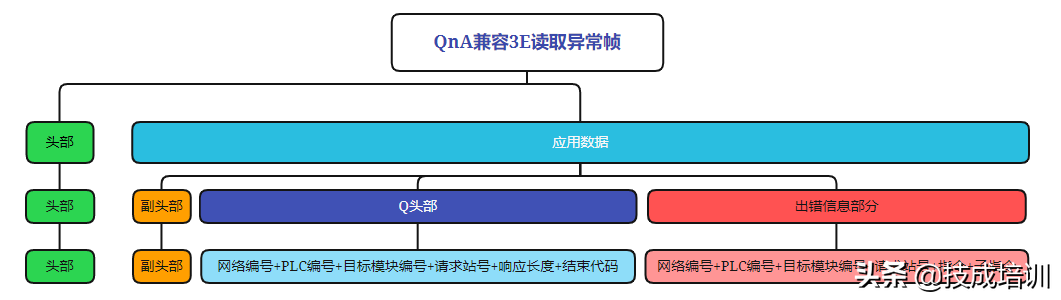

读取异常帧报文格式：

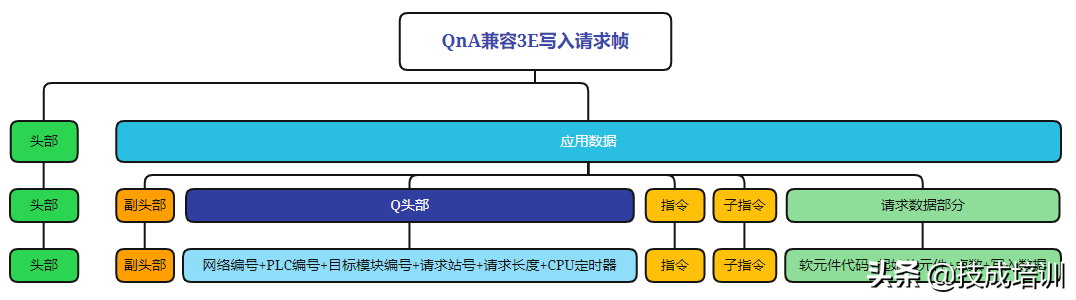

写入请求帧报文格式：

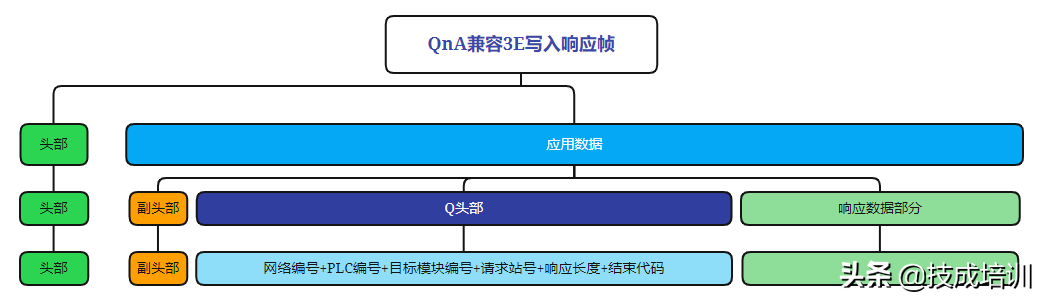

写入响应帧报文格式：

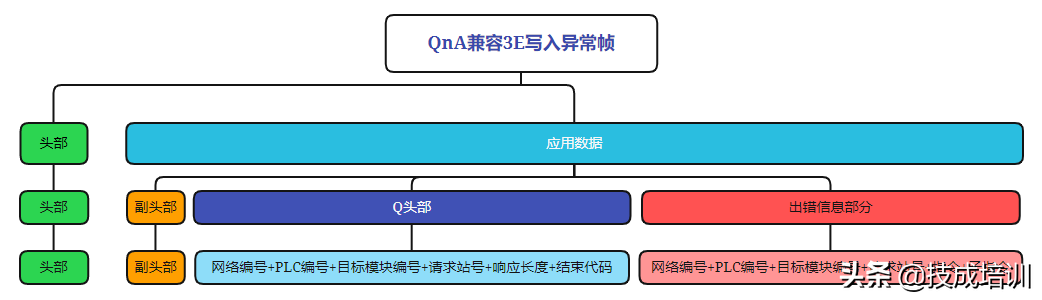

写入异常帧报文格式：

实际案例

读取案例：读取从D0开始的5个寄存器，我们结合协议文档，按照报文格式进行报文拼接。

发送报文如下：

副头部：0x50 0x00

网络编号：0x00

PLC编号：0xFF

请求目标模块I/O编号：0xFF 0x03

请求目标模块站号：0x00

请求数据长度：0x0C 0x00

CPU监视定时器：0x0A 0x00

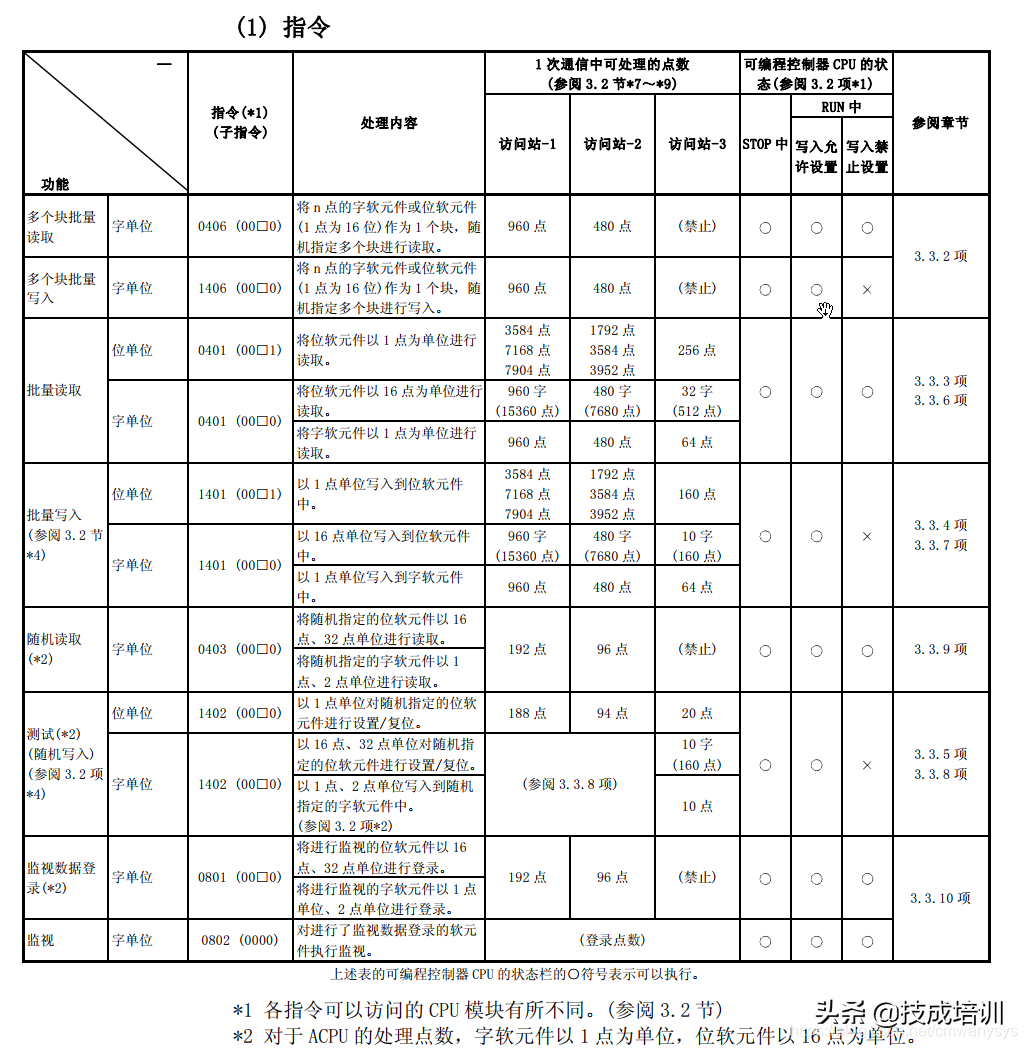

指令：0x01 0x04

子指令：0x00 0x00

起始软元件：0x00 0x00 0x00

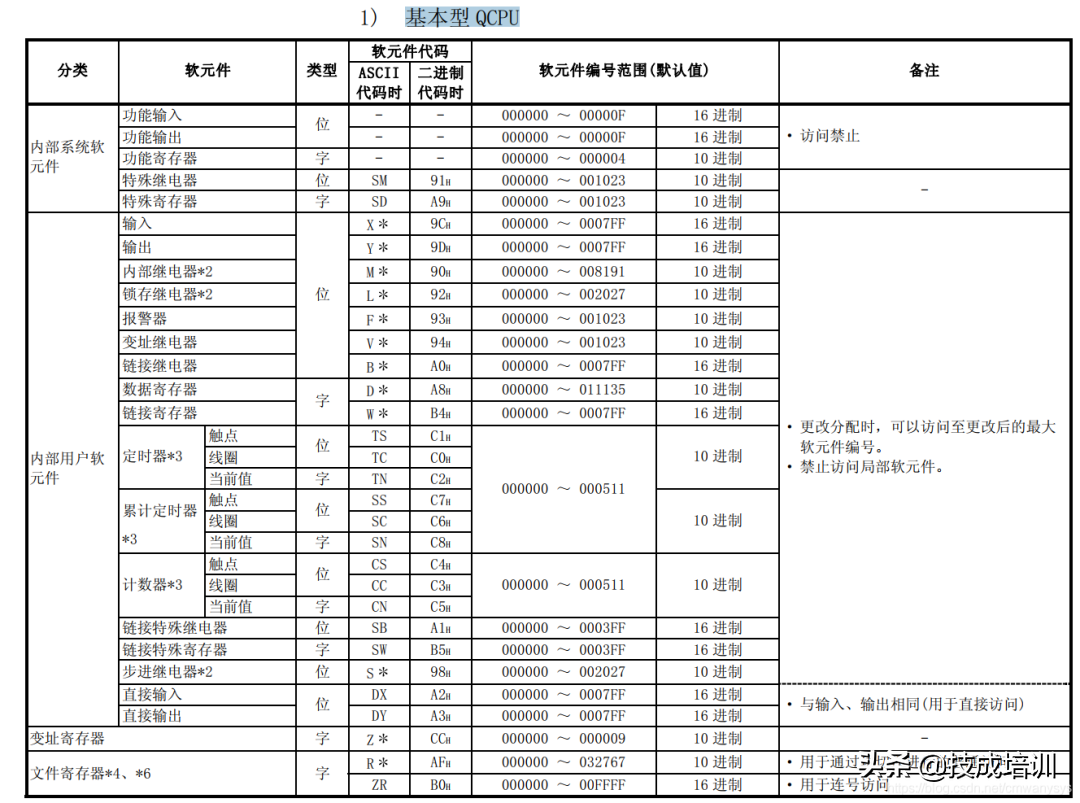

软元件代码：0xA8

软元件点数：0x05 0x00

响应报文如下：

副头部：0xD0 0x00

网络编号：0x00

PLC编号：0xFF

请求目标模块I/O编号：0xFF 0x03

请求目标模块站号：0x00

响应数据长度：0x0C 0x00

结束代码：0x00 0x00

软元件数据：0x0B 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

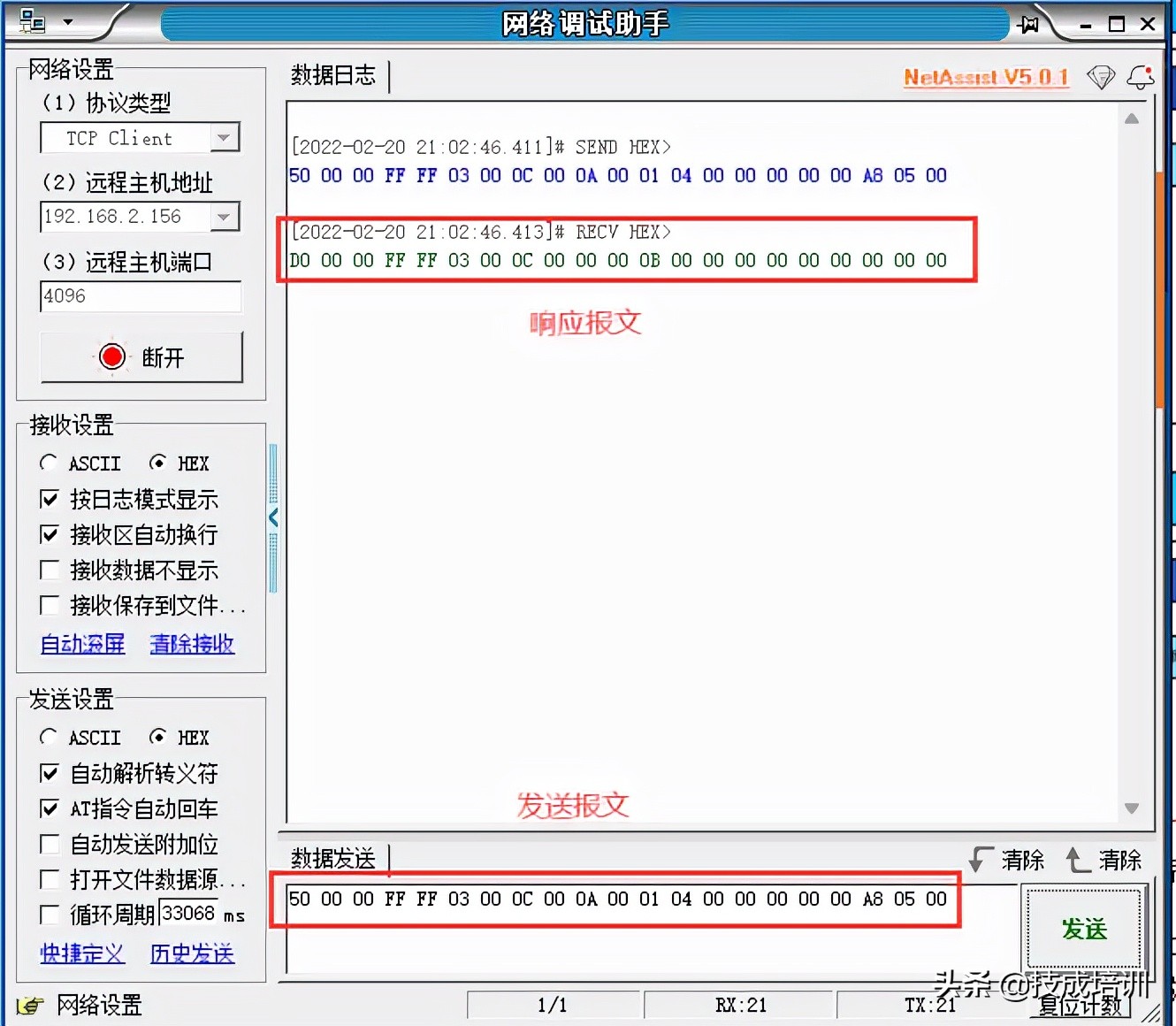

网络调试助手测试结果：

这样就知道了D0-D4分别为0x0B 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00，将其转换成数据，就是11，0，0，0，0。

其他存储区的读写也是同样的原理。
