想必大家在学习西门子S7-200SMART PLC TON、TOF、TONR三种定时器的时候会有一种很疑惑的表情如下图：

我想大家此时心里活动状态应该是：什么?这是啥?TON、TOF、TONR有什么区别，分别是什么功能?

想到这，便进入沉思：

好，为了让大家不在疑惑，简单易懂的明白TON、TOF、TONR这三种定时器的功能和区别，那么请看详细分解读。

一、 编写定时器程序指令

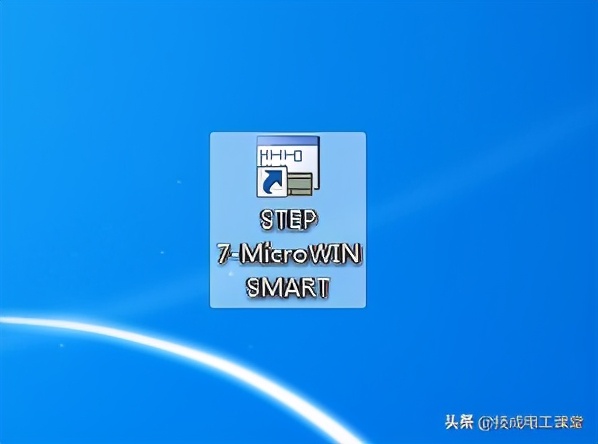

第一步：(桌面打开STEP 7-MicroWIN SMART编程软件)

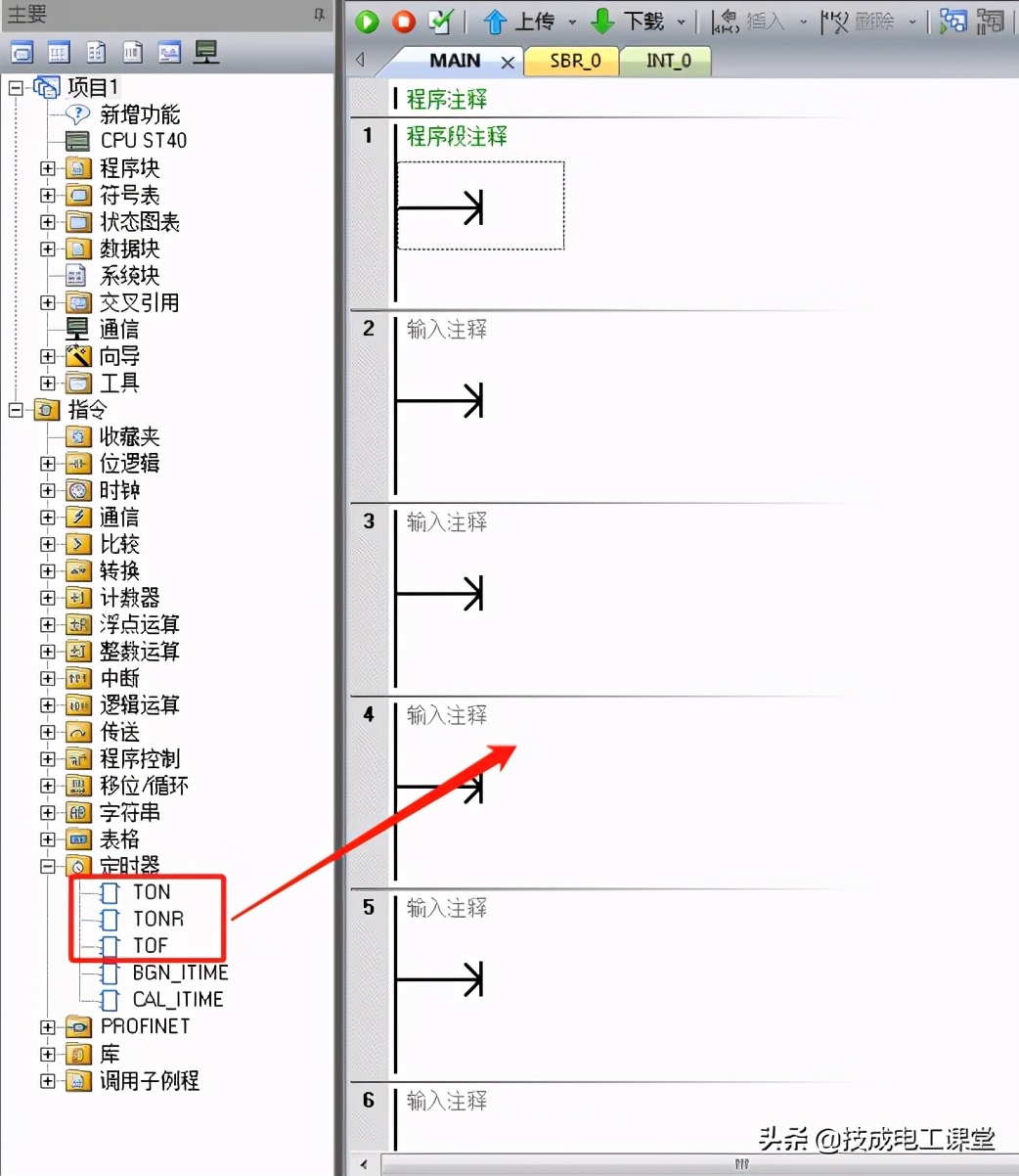

第二步：(在左侧项目树—定时器把TON、TOF、TONR三个定时器指令拖放在程序段中)

程序段1：先创建一个常开触点I0.0，再把TON拖放到I0.0后面，TON命名为T37， PT引脚设置为18秒。

程序段2：先创建一个常开触点I0.1，再把TOF拖放到I0.1后面，TOF命名为T38， PT引脚设置为18秒。

程序段3：先创建一个常开触点I0.2，再把TONR拖放到I0.2后面，TONR命名为T5，PT引脚设置为18秒。

程序段4：先创建一个常开触点I0.3，拖放一个复位指令复位T5一次。

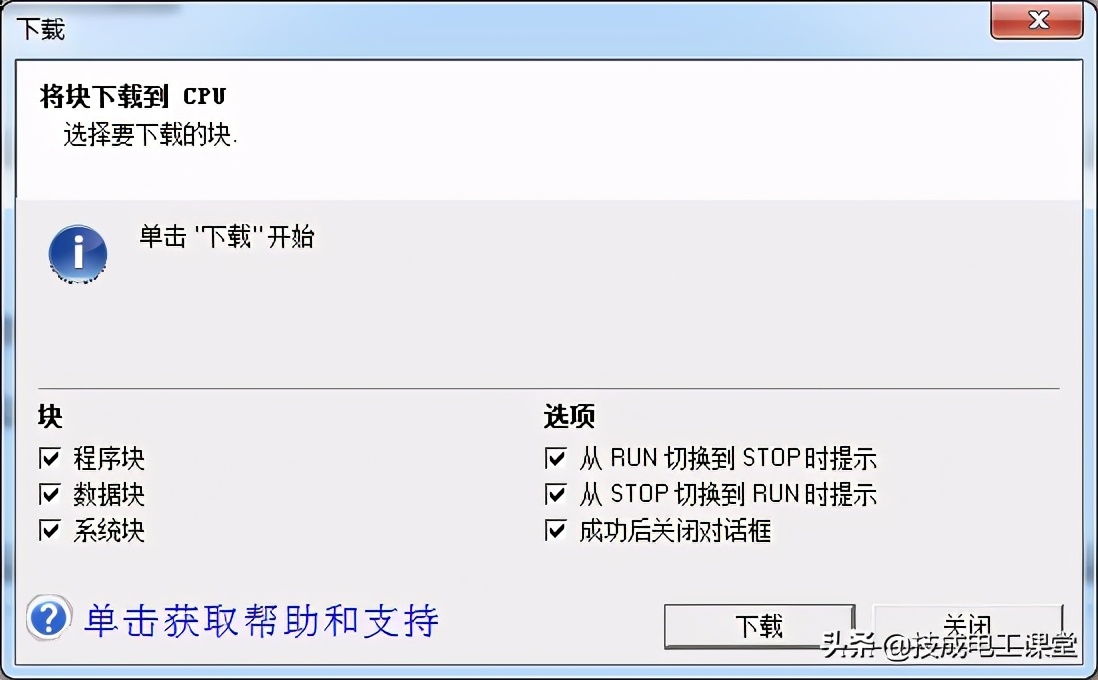

第三步：(下载程序到PLC)

二、 监控程序

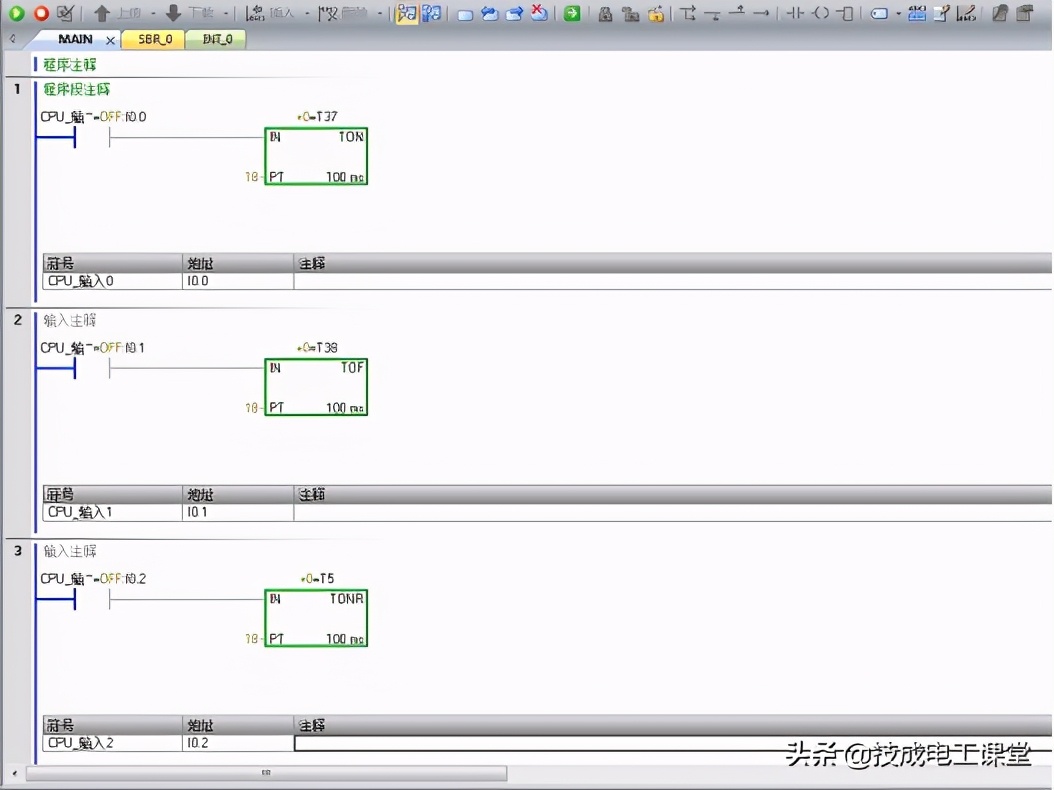

第一步：(下载完毕后，监控程序)

第二步：(把I0.0 I0.1 I0.2全部强制为一，TON、TOF、TONR全部接通。)

第三步：(此时不知道大家有没有发现 TON和TONR接通并在不停的计时，反而TOF接通没有计时，此时我们把I0.0 I0.1 I0.2取消强制为0，再看一下效果)

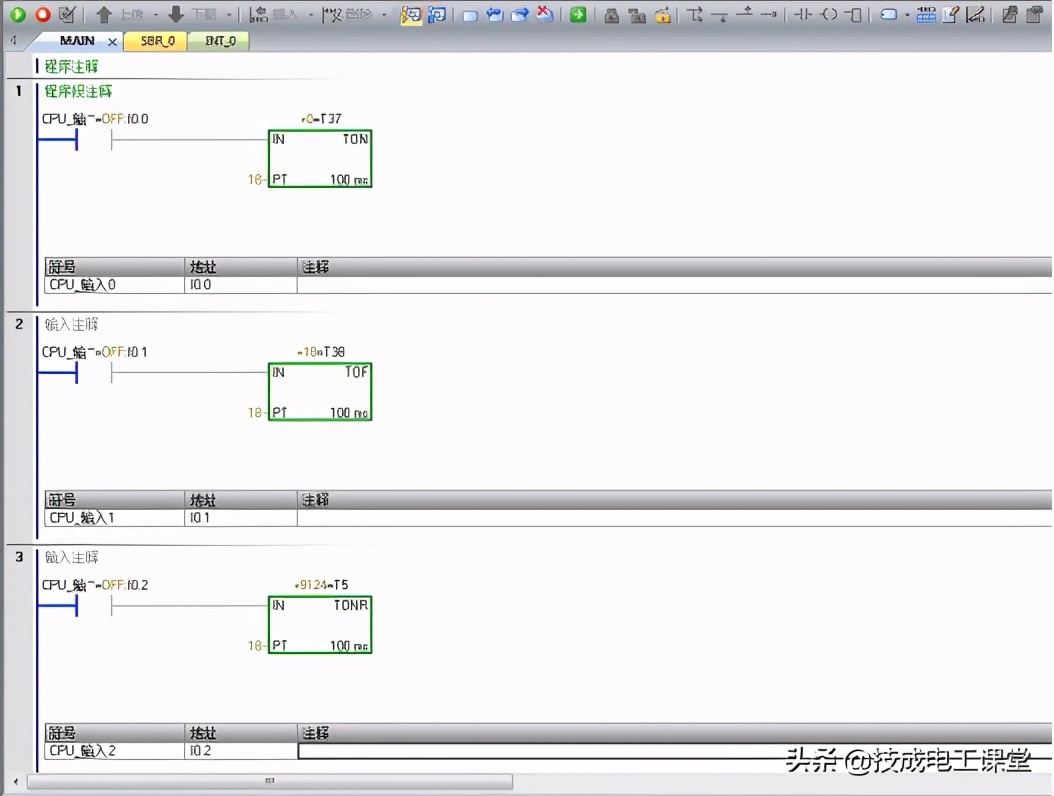

第四步：(此时大家不知道有没有发现，在I0.0 I0.1 I0.2断开同时TON(T37)随断开而归零，TOF(T38)却在断开时计时，接通却没有计时，TONR(T5)断开当前计时没有被清零)

解析：通过第三步、第四步我们可以分析到TON(T37) TOF(T38) TONR(T5)在全部接通的时候TON(T37) TONR(T5)同时在计时，而TOF(T38)却并没有计时，通过第四步我们可以分析到在全部断开的同时TON(T37) TONR(T5)停止计时，但这里有一个小细节要注意TONR(T5)虽然断开了，但定时时间还是保持的没有随断开而自动清零，TOF(T38)反而在断开后开始计时运行了。

答：除上述分析可以看出：

TON(T37)是接通开始定时，定时时间一到接通相关触点。

TOF(T38)是断开开始计时，断开延时。

TONR(T5)接通开始定时，断开后保持当前定时时间，再次接通的时候会继续从当前时间开始计时，时间可以累积。

友情提醒：我们还可以通过STEP 7-MicroWIN SMART编程软件帮助查看对应定时器信息和用法，鼠标点击要查看的定时器程序块，按一下键盘上的F1键即可打开帮助查看详细信息。
