变频器专业维修（变频器维修的基本方法）

厂家不提供变频器内部原理图，故对于一般用户而言，主要是变频器的维护和简单的故障处理。如：常规的日常检查和定期检修、维护保养；找出故障单元，更换电路板、模块、电解电容、继电器、冷却风机等一些直观性维修。 但具有一定基础的用户，可根据故障现象，解决一定的硬件问题。想了解更多工业电路板、电梯电路板、变频器相关知识请关注“从零开始变频器维修”公众号。

专业修理技术人员，可以排除硬件破坏性故障。

软件破坏性故障，通常送交生产厂商作恢复处理。

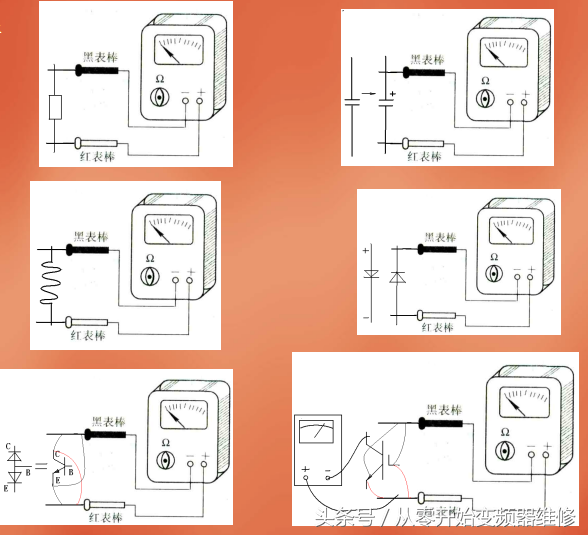

1. 基本元件的测量

电阻：电容；电感；二极管；三极管；IGBT；

2.修理变频器的主要检测仪器

1）. 指针式(整流式)万用表

用途：测量变频器 输出电压(不能用数字万用表)、测量整流桥二极管的情况、测量电容性能(充放电)及好坏、测量变压器断路及匝间短路、测量逆变桥中元件的情况。

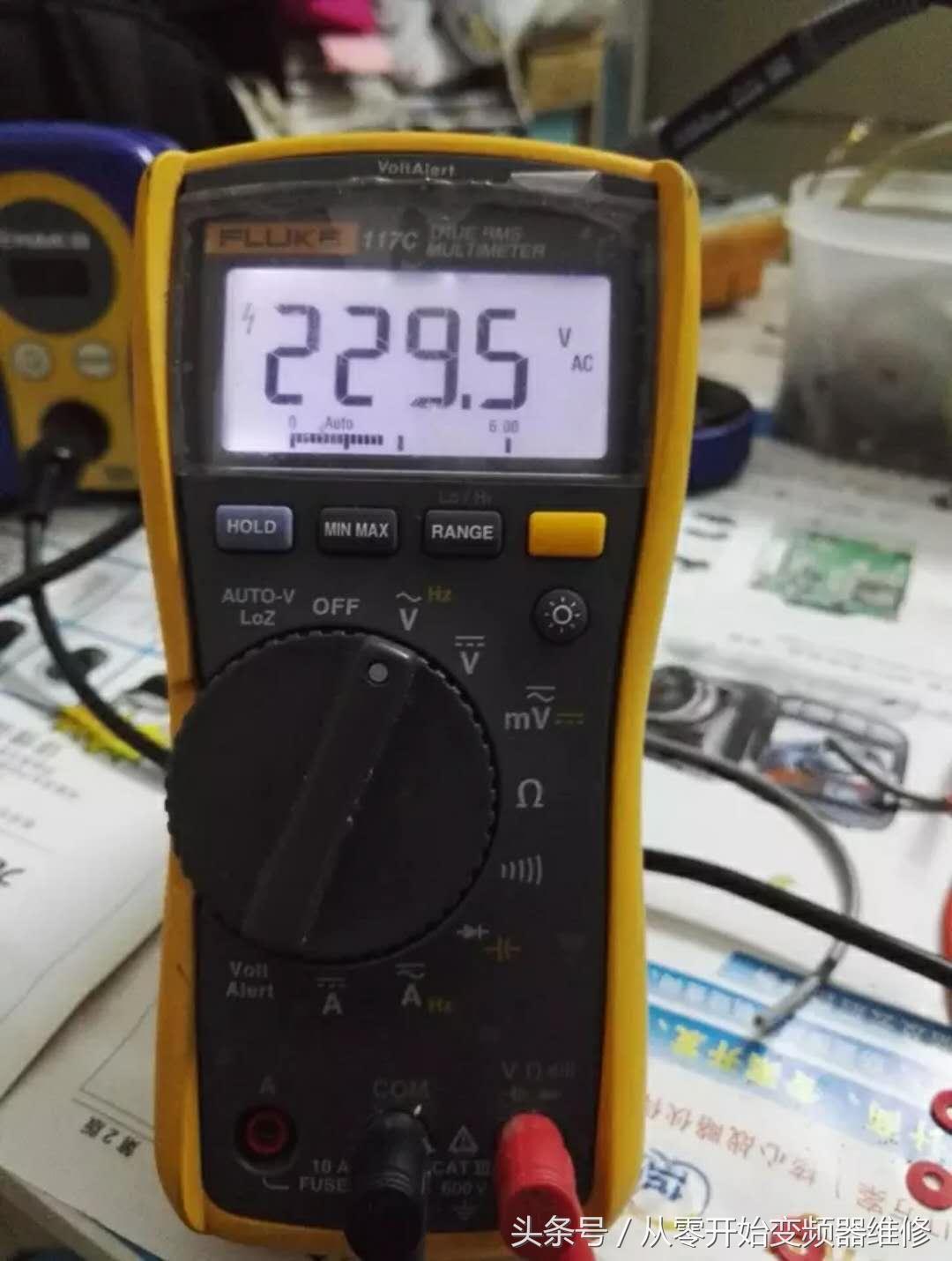

2）. 数字万用表：测量控制电路中的电信号及元件。

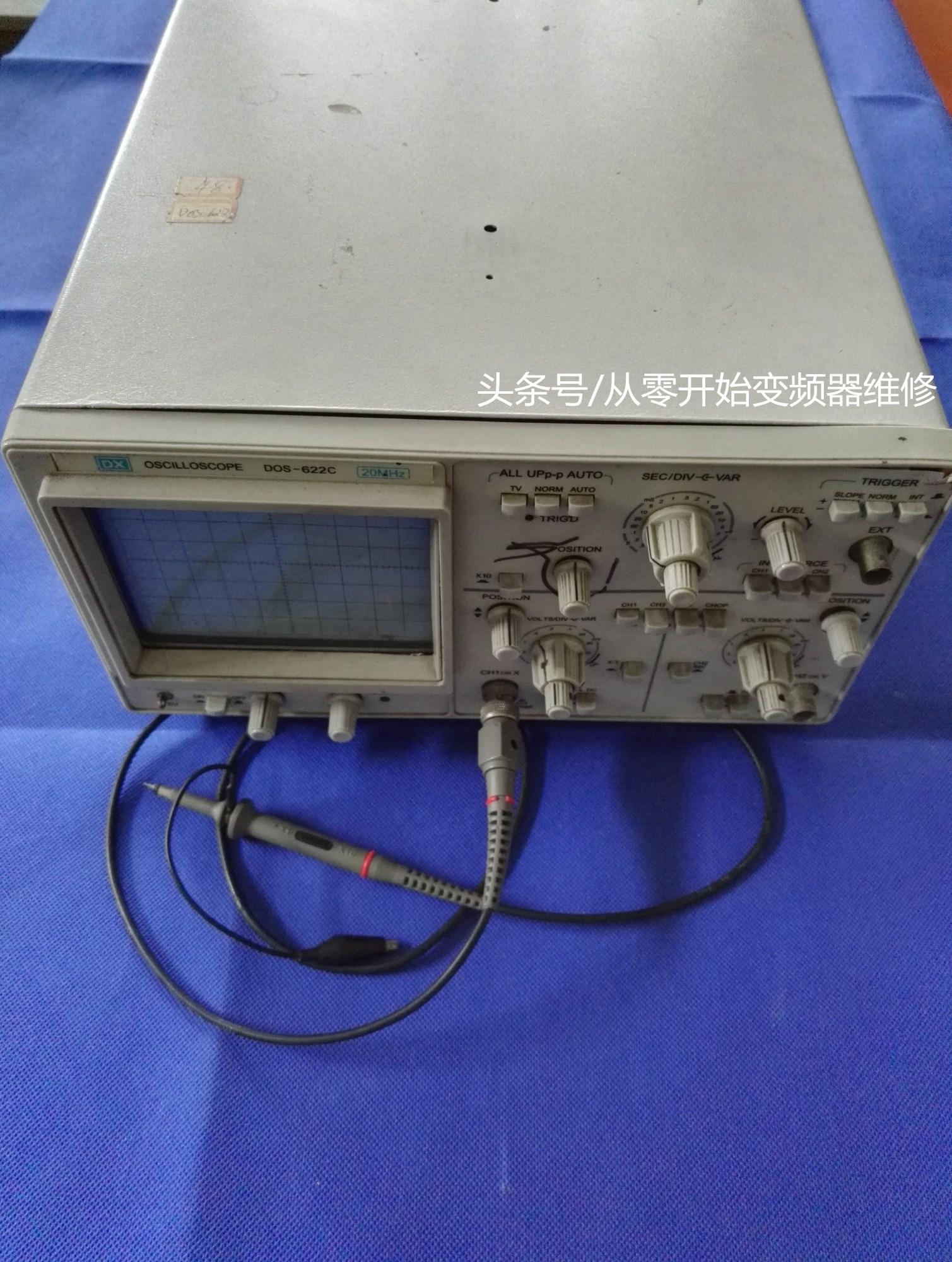

3）. 示波器：观察控制电路中，尤其是触发信号产生电路中各点的波形，变频器的输出波形。

4）. 方波信号发生器：用于驱动电路的隔离输入端，用方波代替PWM信号，检查驱动电路是否正常工作。

5）. 直流电压源: 用于检测控制回路、驱动电路、保护电路。

6）. 驱动电路检测仪：与示波器配合，用来查询驱动电路故障。

7）. 通信接口电路检测仪：寻找通信接口故障。

8）. 电动机代负载：作试运行用。

9）. 红外线测温仪：检测变频器温度。
