变频器专业维修（值得收藏）

相信各位维修工作者，对于变频器这种工控电子设备一定不陌生。在日常工作中我们难免遇到变频器因各种原因而发生故障的情况，下面搜集了五款常见变频器驱动电路故障及维修方法，希望能对大家有所帮助！

ABB变频器

首先我们应从变频器的显示面板上读取故障代码，此类代码每一种变频器的代码信息均不会一致，但基本都会有过流、过压、过载、失压、超温、模拟量丢失、通讯丢失等故障记录。在ABB-ACS550变频器中可由04组参数查得历史故障记录。同时一般故障时我们可以从面板上的指示灯变为红色加以判断。

在分析故障时，我们还可以从变频器的实际检测数据中检查实际的开关量信号、模拟量信号及实际变频器运行数据加以判断是否正常，ABB-ACS550变频器此类信号值的检查可在01号参数组查得。另外我们应注意变频的特性参数是否设定合理，对U/F曲线，加、减速时间，电流限制，各类保护等参数的设定特别需加以检查分析。

西门子变频器

西门子变频器黑屏一般故障原因有(电源损坏、igbt短路造成内部保险烧毁)等。6se7016-1ta61-z故障现象：控制面板pmu液晶显示屏无显示，用外接24v电源试机，屏幕显示正常，再用万用表测低压交流输出，无电压说明故障在电源处，测uc3844(6)脚脉冲输出正常，到q36栅极没有，经表测量r321由28ω变为无穷大换新后试机，故障消失。

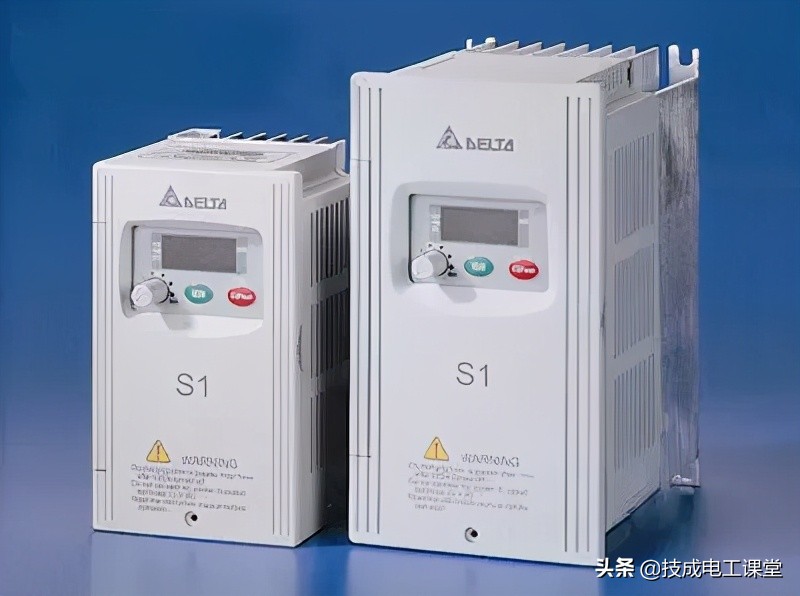

台达变频器

故障现象是变频器输出端打火，拆开检查后发现IGBT逆变模块击穿，驱动电路印刷电路板严重损坏，正确的解决办法是先将损坏IGBT逆变模块拆下，拆的时候主要应尽量保护好印刷电路板不受人为二次损坏，将驱动电路上损坏的电子元器件逐一更换以及印刷电路板上开路的线路用导线连起来(这里要注意要将烧焦的部分刮干净，以防再次打火)，在六路驱动电路阻值相同，电压相同的情况下使用视波器测量波形，但变频器一开，就报OCC故障(台达变频器无IGBT逆变模块开机会报警)使用灯泡将模块的P1和印板连起来，其他的用导线连，再次启动还跳，确定为驱动电路还有问题，逐一更换光耦，后发现该驱动电路的光耦带检测功能，其中一路光耦检测功能损坏，更换新的后，启动正常。

富士G9变频器

富士G9变频器，故障现在为上电无显示。接到手估计可能是变频器开关电源损坏，打开变频器检查开关电源线路，但是经检查开关电源器件线路都无损坏，在DC正负处上直流电压也无显示，这个时候要估计到可能是驱动问题，将驱动电路中所有电容拆下，发现有个别电容漏液，更换新的电解电容，再次上电后正常工作。

安川616G5，3.7kW变频器

安川616G5，3.7kW的变频器，故障现象为三相输出正常，但在低速时电动机抖动，无法进行正常运行。首先估计多数为变频器驱动电路损坏，正确的解决办法应该是确定故障现象后将变频器打开，将IGBT逆变模块从印刷电路板上卸下，使用电子示波器观察六路驱动电路打开时的波形是否一致，找出不一致的那一路驱动电路，更换该驱动电路上的光耦，一般为PC923或者PC929，若变频器使用年数超过3年，推荐将驱动电路的电解电容全部更换，然后再用示波器观察，待六路波形一致后，装上IGBT逆变模块，进行负载实验，抖动现象消除。

总之，由于变频器内部电阻元件损坏，导致变频器发生故障的情况，在实际维修工作当中经常见到，各位在维修变频器时要对此有充分的认识！

经过几十年的发展，变频器的质量还是比较稳定可靠的，以往国产变频器比较容易出现问题，现在坏的概率也不高了。但是任何产品使用一段时间后，都会容易出现问题的，出现问题第一时间，要先判断是变频器本身问题还是外围线路问题，这个比较关键。

所以这时候，变频器故障代码很重要！

如果变频器本身出现故障，往往都会有故障代码显示的，一般常见的是过流，过载，过压，欠压，接地故障和输出缺相等报警，根据这些报警内容对症下药去找问题比较有目的性，每种变频器的故障代码显示会有差异，但是内容是大致相同的，往往需要根据面板显示的代码来查询说明书故障表，着车故障代码的意义来处理。

下面我们就一起来看看变频器有哪些常见故障代码吧↙↙↙

视频加载中...

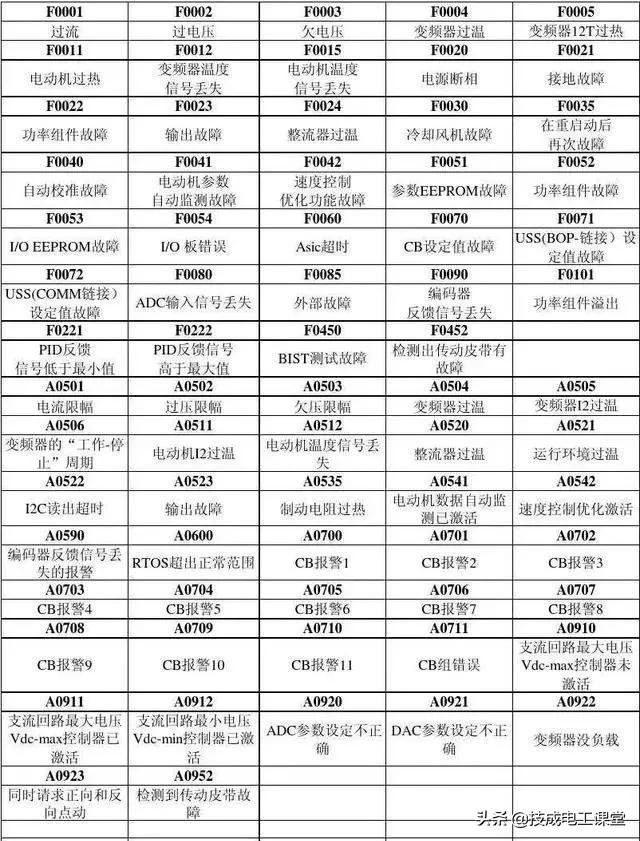

西门子的变频器相对而言应用得非常广泛，相对的变频器故障代码也非常重要，下面是西门子变频器的故障代码表：

一，经常会出现的频发性故障：

篇幅过长，完整版，变频器故障代码说明，请看文末

篇幅过长，完整版，变频器故障代码说明，请看文末

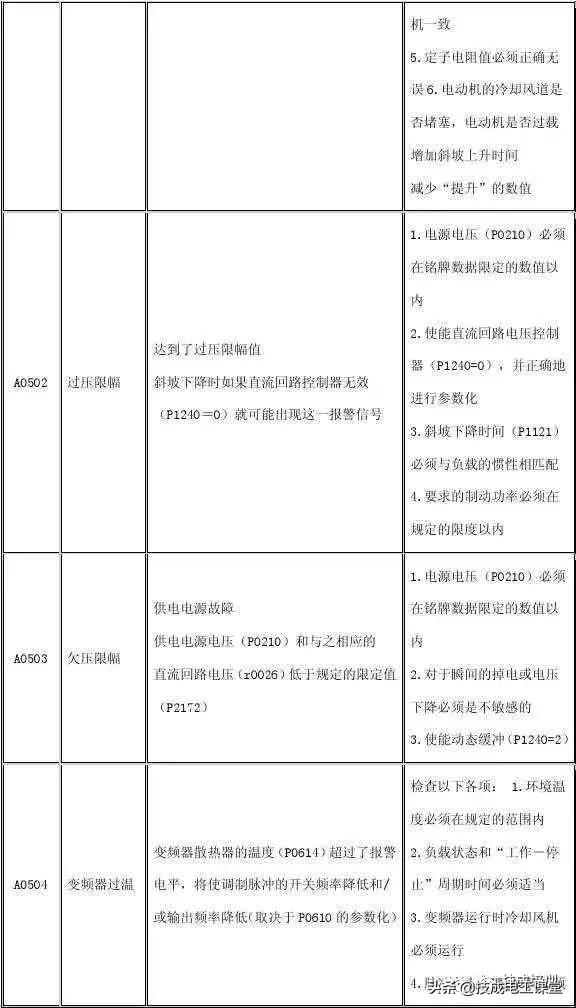

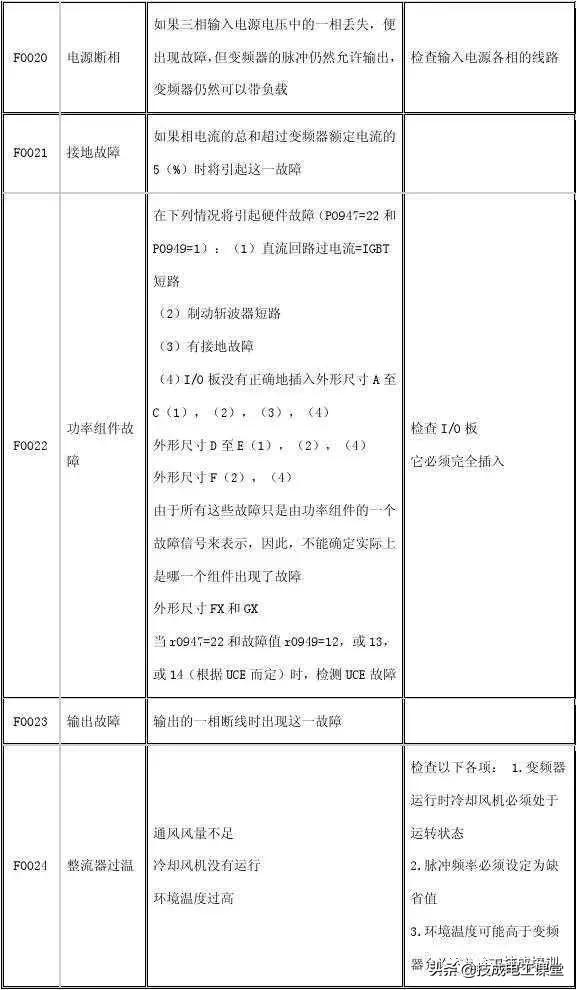

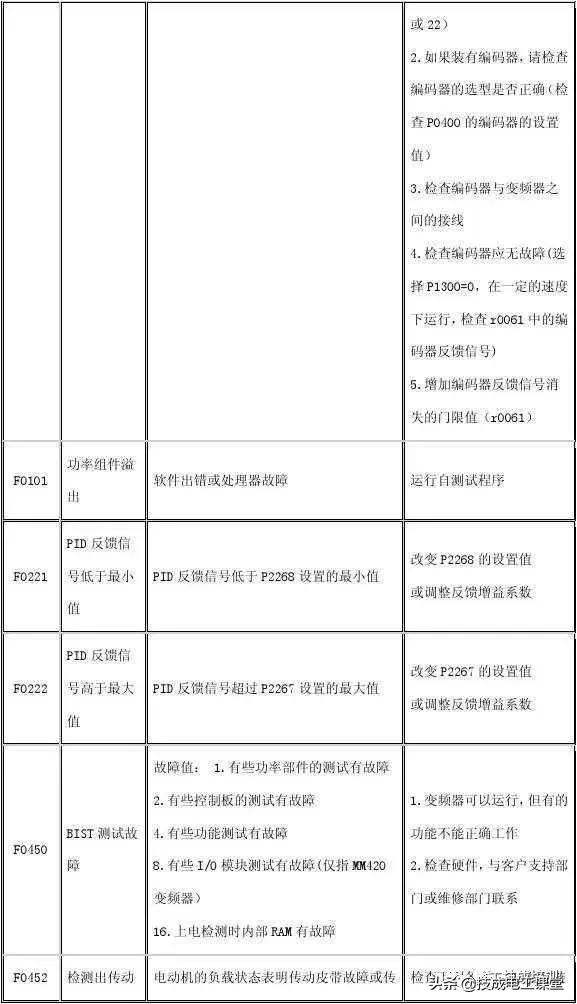

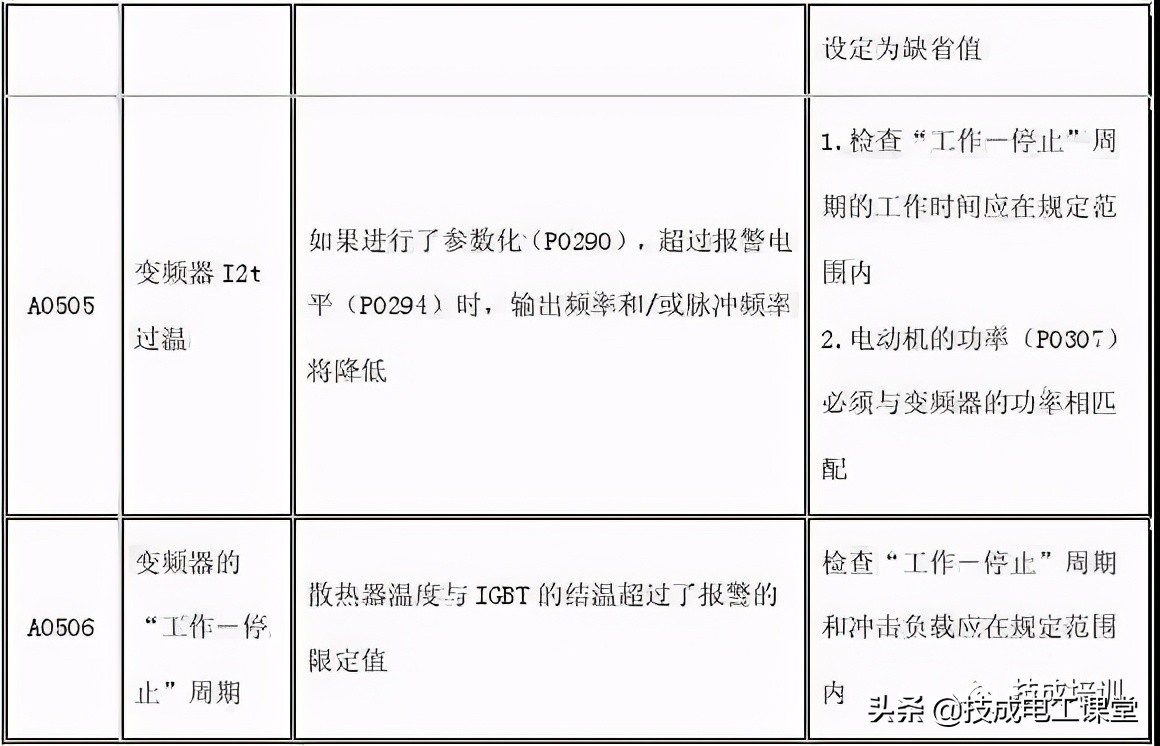

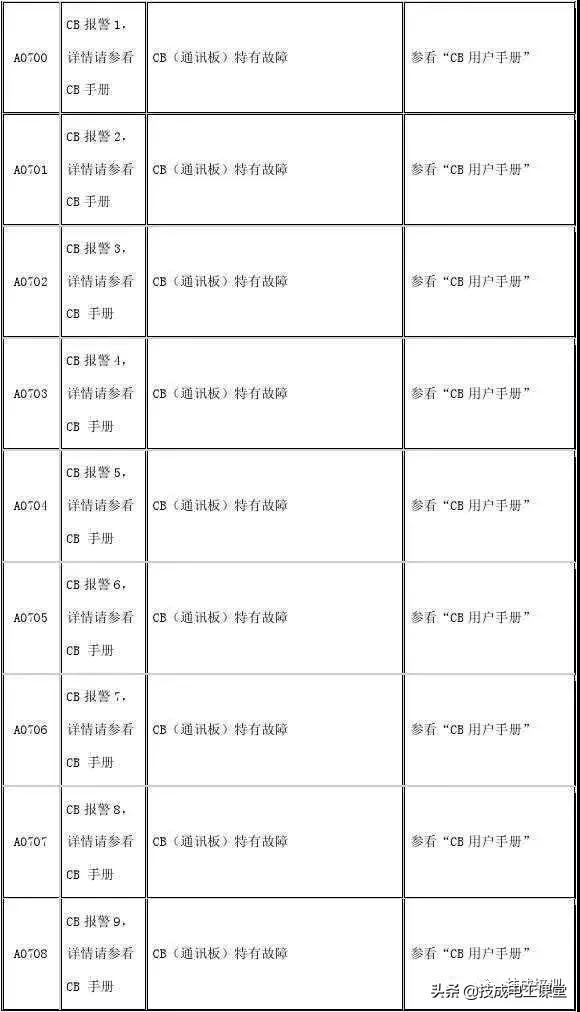

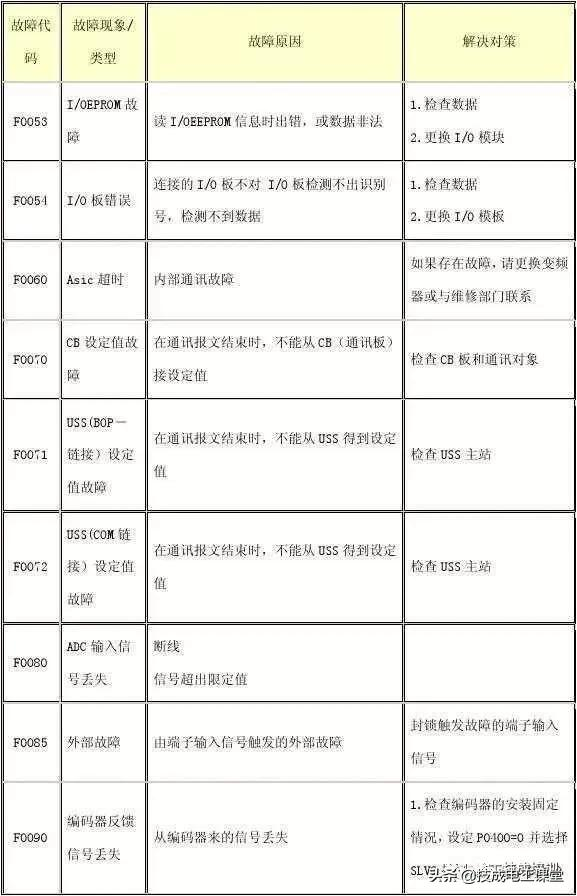

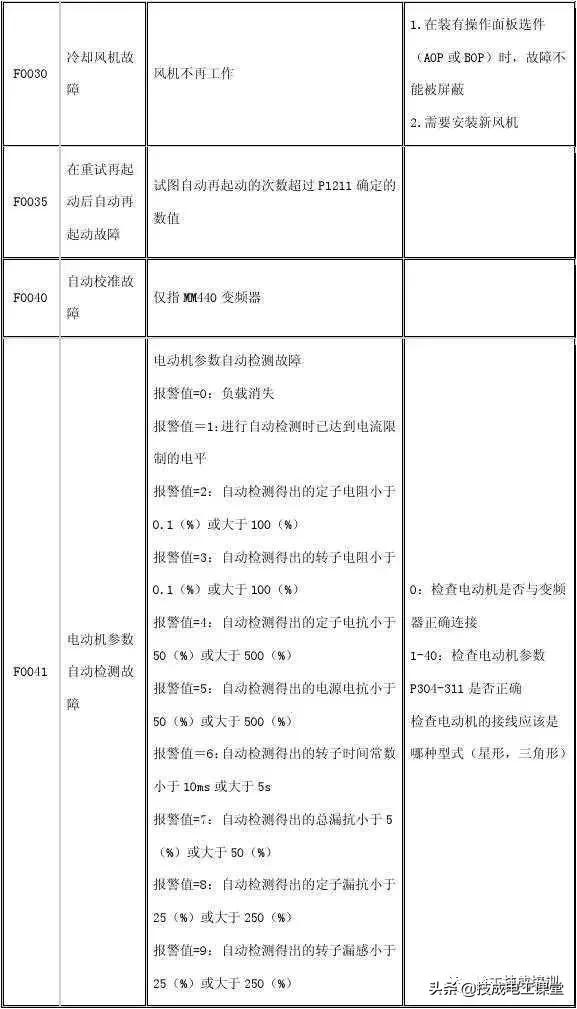

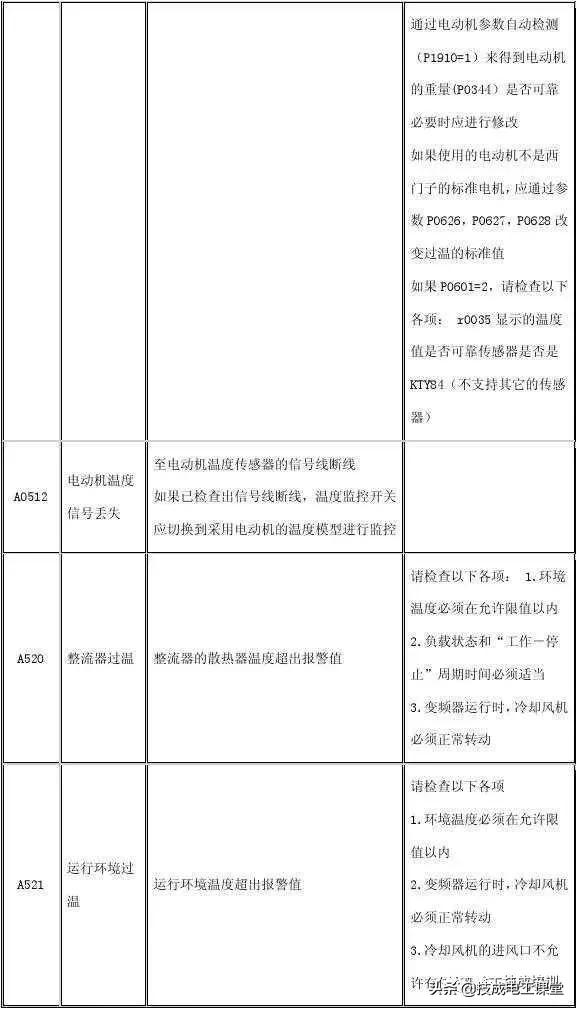

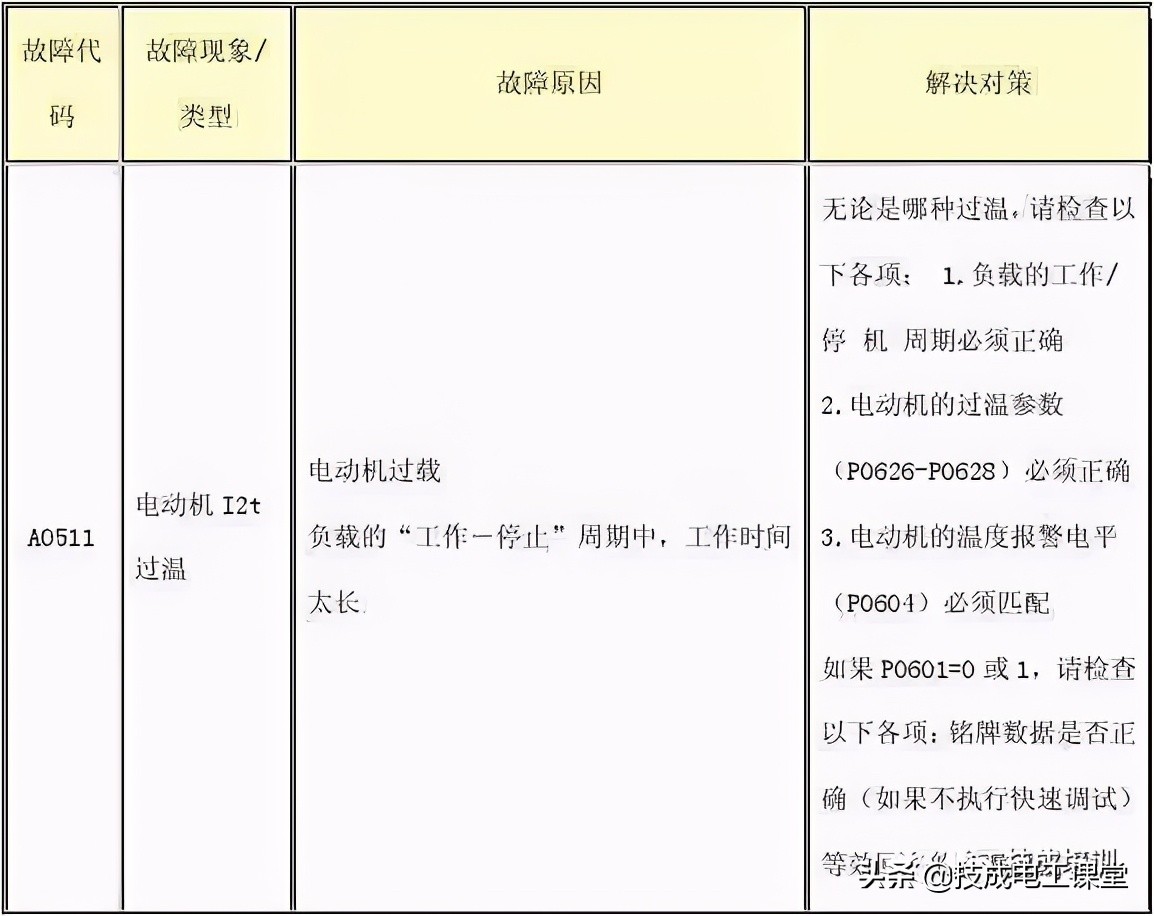

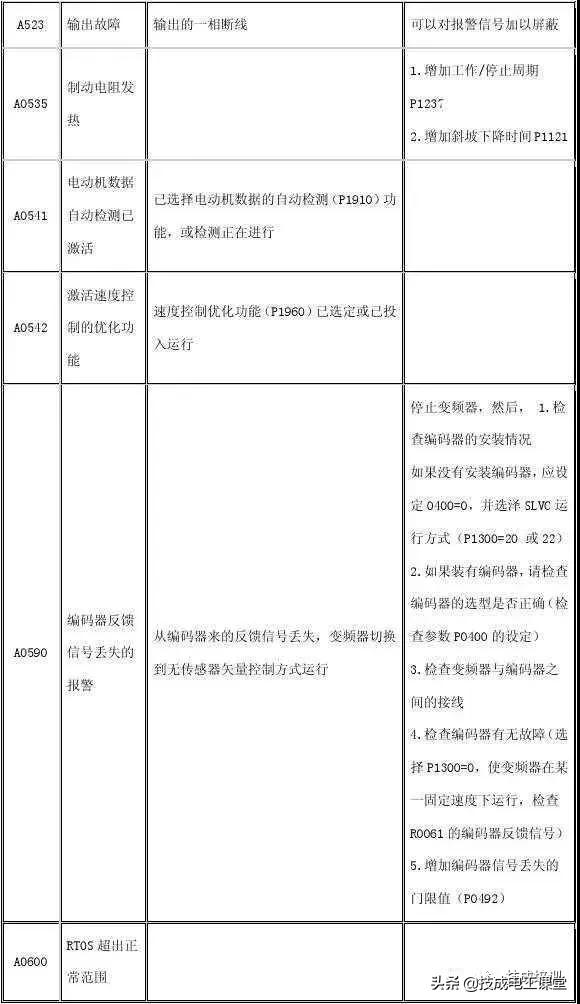

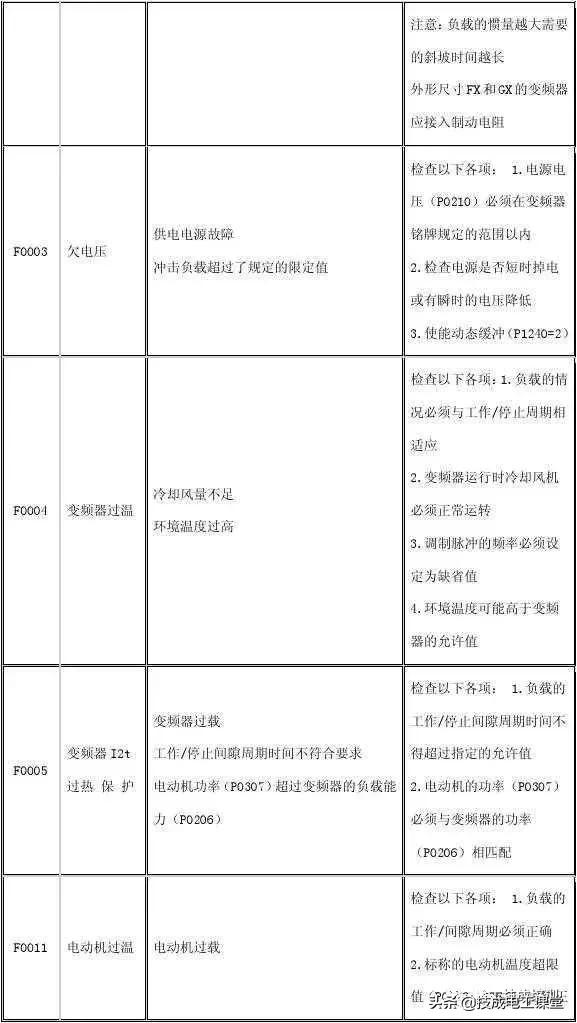

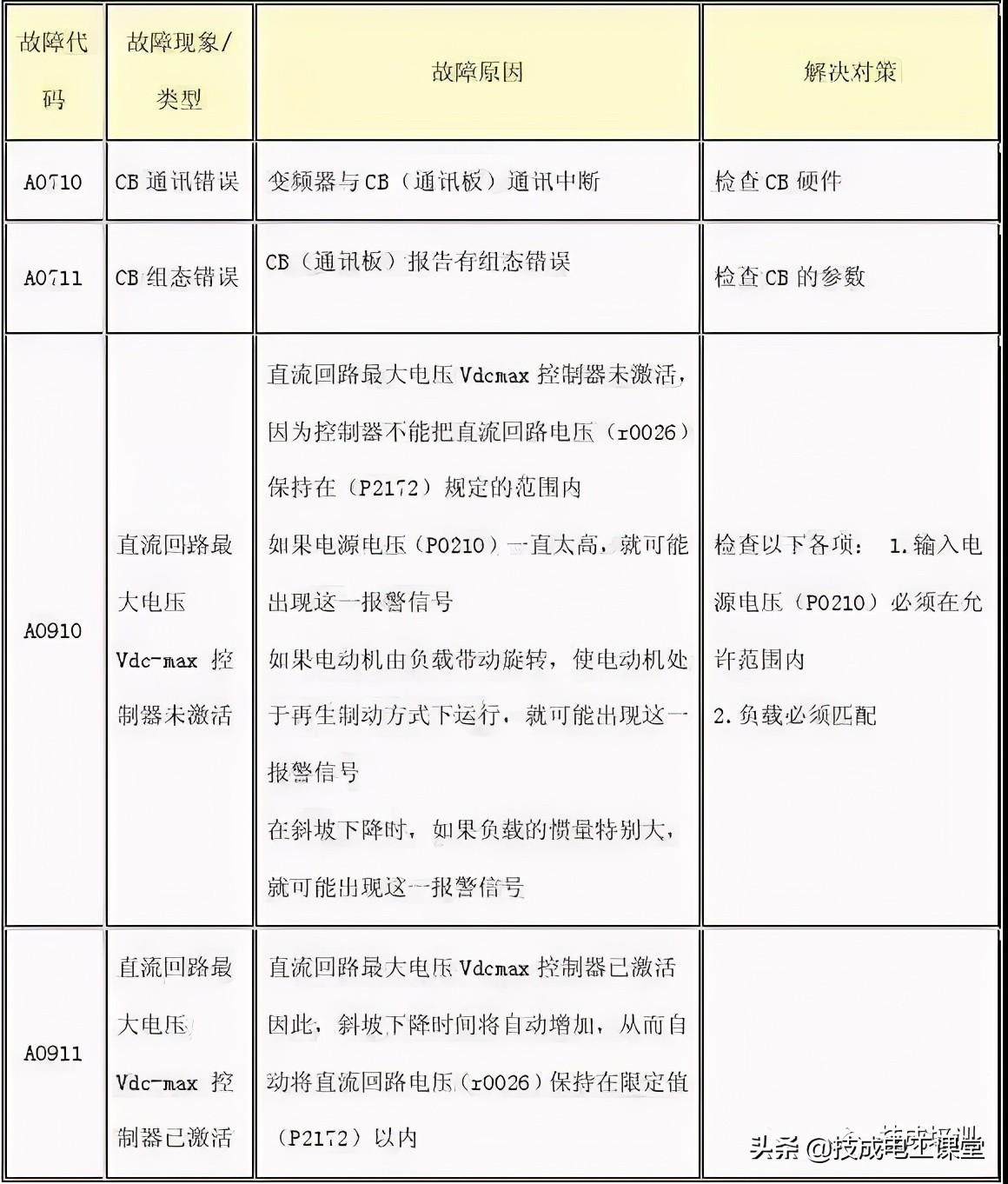

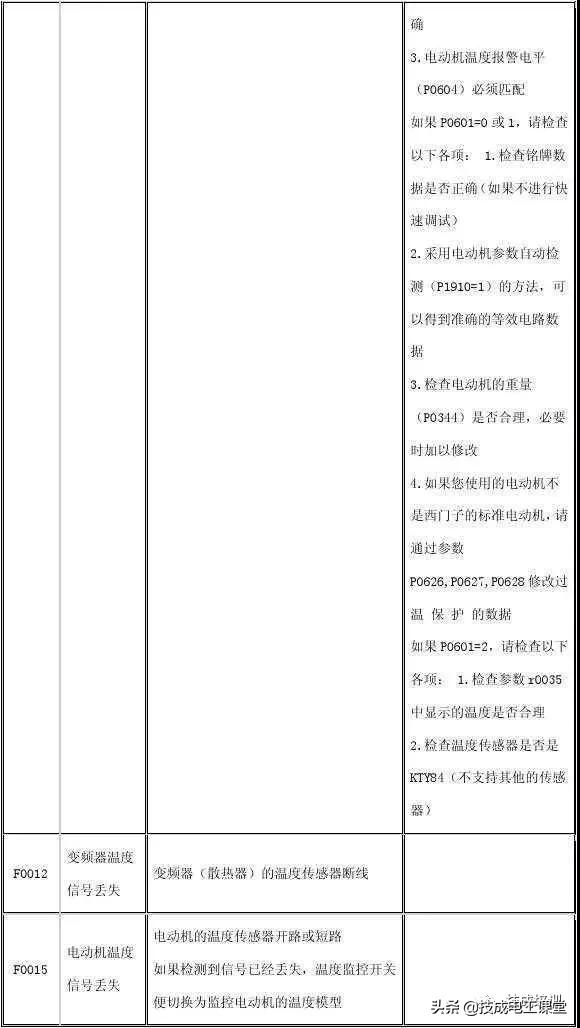

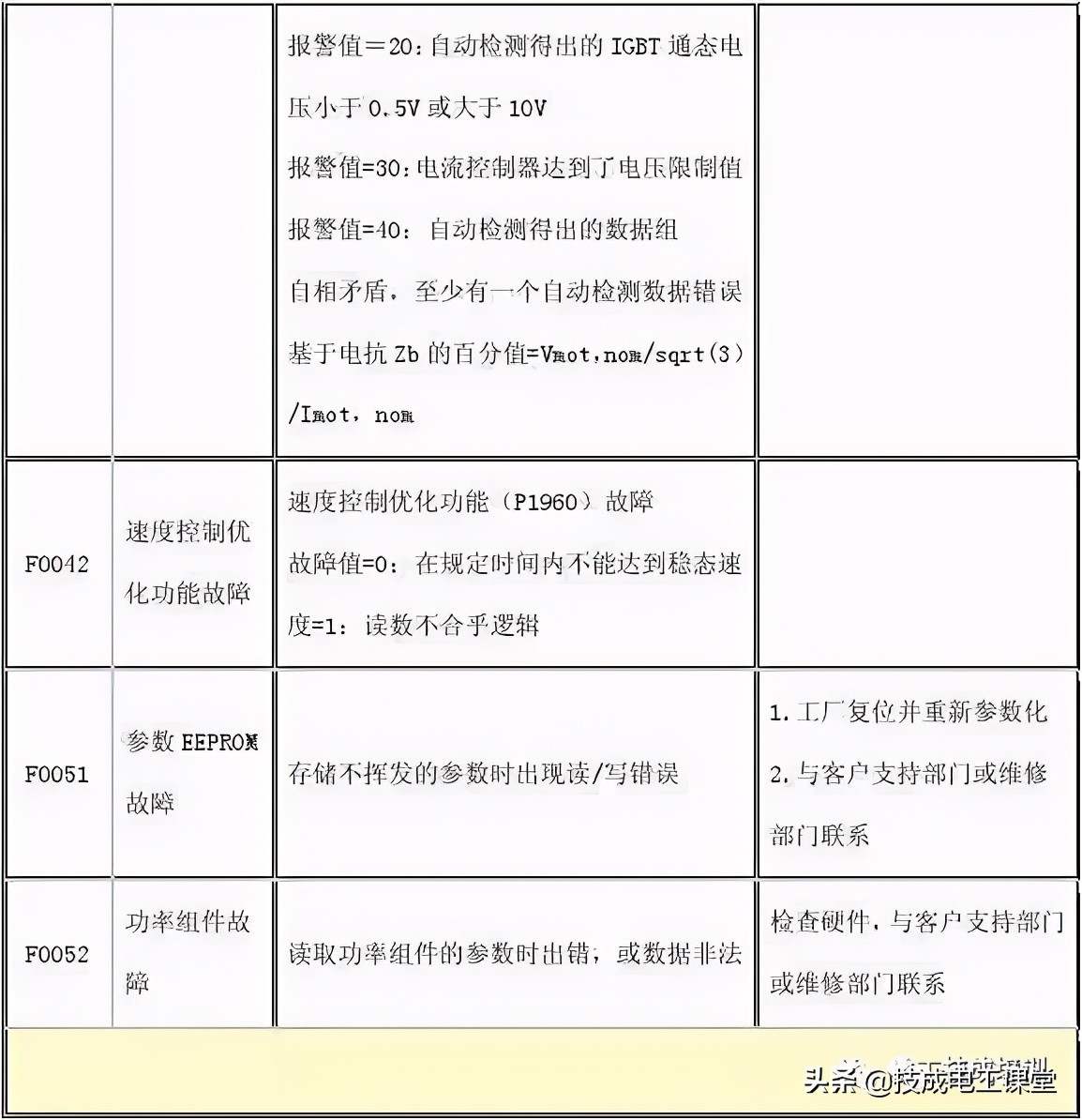

二，西门子变频器的故障代码表和解决方案：

篇幅过长，完整版，变频器故障代码说明，请看文末

篇幅过长，完整版，变频器故障代码说明，请看文末

篇幅过长，完整版，变频器故障代码说明，请看文末

篇幅过长，完整版，变频器故障代码说明，请看文末

电力作业人员都知道，变频器的故障代码表在查找变频器故障的时候是多么重要，不管是什么品牌的变频器，在变频器厂家安装调试好了以后记得要留下一份变频器说明书，更重要的是留下一份变频器故障代码表，在变频器故障维修时能够起到关键性的作用！

由于篇幅过长无法为大家全部展示，想要获取完整变频器故障代码说明的，可以看下图领取！
