网络代理设置（DHCP地址池及华为交换机DHCP中继代理配置）

一、DHCP基础

DHCP用于电脑自动获取IP地址，对于企业来说DHCP服务器企业作为必备的设备，同时作为网络工程师来说方便管理IP地址资源，自动配置地址效率更高效，不易出错。

分享给初学网络的小伙伴们，希望对他们有帮助，大牛和专家可以忽略~

二、DHCP报文

作为网络工程师必须知道的4个报文如下：

1、发现Discover，用于客户端发现服务器，服务器可以有多台。

方便理解比如找工作可以投多份简历

2、提供阶段OFFER

DHCP服务器下发一些客户端的配置信息，也就是DHCP服务器把可以分配的IP地址下发给客户端

可以理解为多家公司邀请进行面试

3、选择Request

如果DHCP客户端收到多个offer，DHCP客户端会只接收第一个收到的offer报文，广播发request

可以理解为面试通过选择一家待遇好的公司同意入职

4、确认阶段ACK

服务器确认分配IP地址，客户端收到ACK报文里面有使用的IP地址信息及相关其他网络参数

三、拓扑及思路

1、R1和R2及R3配置OSPF区域，实现DHCP服务器与客户端的互联互通

2、R3配置DHCP服务器

3、R1配置DHCP中继

4、测试DHCP

四、配置实现

1、OSPF配置实现，OSPF需要系统学习及彻底学会LSA的可以私信

1）、R1设备OSPF配置：

ospf 1 router-id 1.1.1.1//配置RID

area 0.0.0.0 //配置骨干区域0

network 10.1.12.0 0.0.0.255//发布路由

network 192.168.10.0 0.0.0.255//发布路由

2）、R2设备OSPF配置：

ospf 1 router-id 2.2.2.2

area 0.0.0.0

network 10.1.12.0 0.0.0.255

network 10.1.23.0 0.0.0.255

3）、R3设备OSPF配置：

ospf 1 router-id 3.3.3.3

area 0.0.0.0

network 10.1.23.0 0.0.0.255

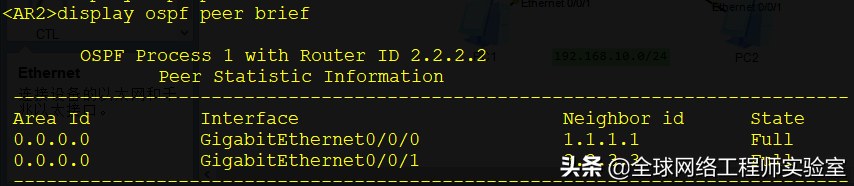

4)、验证OSPF邻居关系正常

2、R3配置DHCP地址池

ip pool huawei //配置地址池名称

gateway-list 192.168.10.254//配置分配的网关

network 192.168.10.0 mask 255.255.255.0//配置分配的地址池段

dns-list 8.8.8.8//配置分配的DNS

3、配置接口选择全局地址池

[AR3-GigabitEthernet0/0/1] dhcp select global //选择全局地址池配置

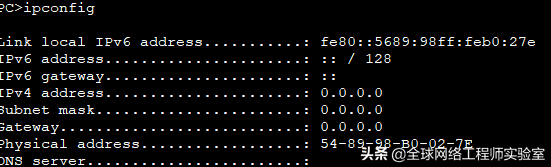

4、此时我们发现PC没有获取IP地址

5、配置DHCP中继

PC没有获取IP地址的原因在于DHCP客户端PC和服务器不在同一网段不在同一广播域

因此PC1发的Discover广播报文被R1路由器隔离掉，路由器具有天然隔离广播域功能

导致DHCP服务器无法收到PC的DHCP请求报文。需要配置DHCP中继

[AR1-GigabitEthernet0/0/1] dhcp select relay//AR1接口开启DHCP中继功能

[AR1-GigabitEthernet0/0/1] dhcp relay server-ip 10.1.23.3//配置DHCP服务器地址

五、DHCP测试

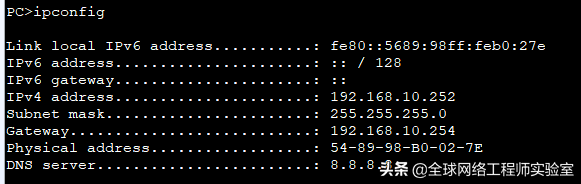

1、PC可以自动获取IP地址

2、DHCP服务器接口抓包可以查看到DHCP经典的4个报文

此时我们可以看出是DHCP中继服务器10.254和DHCP服务器23.3进行交互DHCP报文

DHCP中继服务器携带的DHCP报文中Hops我们可以看出是1，也就是每经过一个DHCP中继服务器Hos就会加1。Relay Agent adderss地址就是DHCP中继服务器的地址。
