CAD怎么画三维图？作为一款研发创新型工业软件，浩辰CAD不仅可以快速、精确地绘制各种二维工程图纸，还可以辅助设计师高效完成3D建模。尤其是在2022版本，浩辰CAD对于3D设计模块做了深度优化，进一步增强了3D多面体设计、平面曲面、NURBS曲面等功能。今天，小编将教大家如何通过3D魔方设计实例教会你CAD三维建模，更加高效地进行3D创意设计！大家准备好纸和笔，一起感受3D创意设计的魅力吧！

步骤一：创建立方体模型

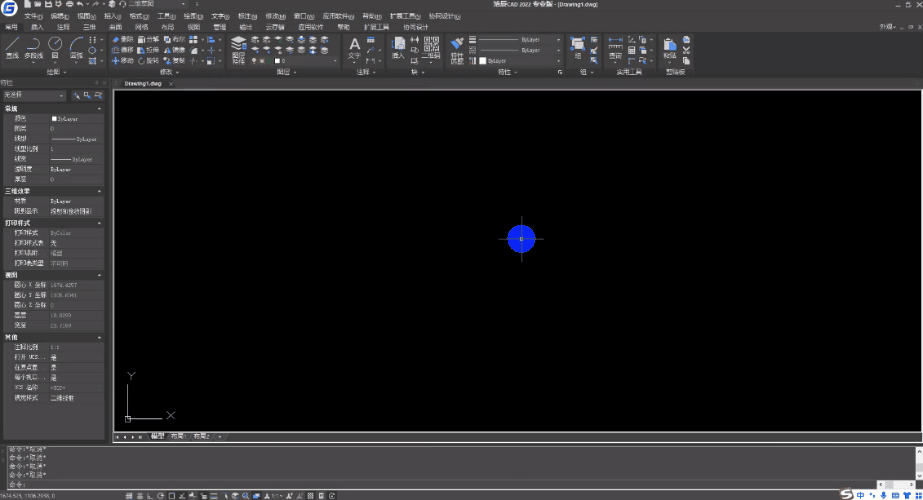

打开浩辰CAD 2022专业版的三维模块，在【建模】功能区创建【长方体】。在绘图区中确定角点后，输入【立方体（C）】，长度输入【10】。若绘制模型显示为线框状态，可点击【渲染】功能。想要旋转查看模型时，可以同时按住【Shift+鼠标中键】进行旋转查看。

步骤二：立方体的着色

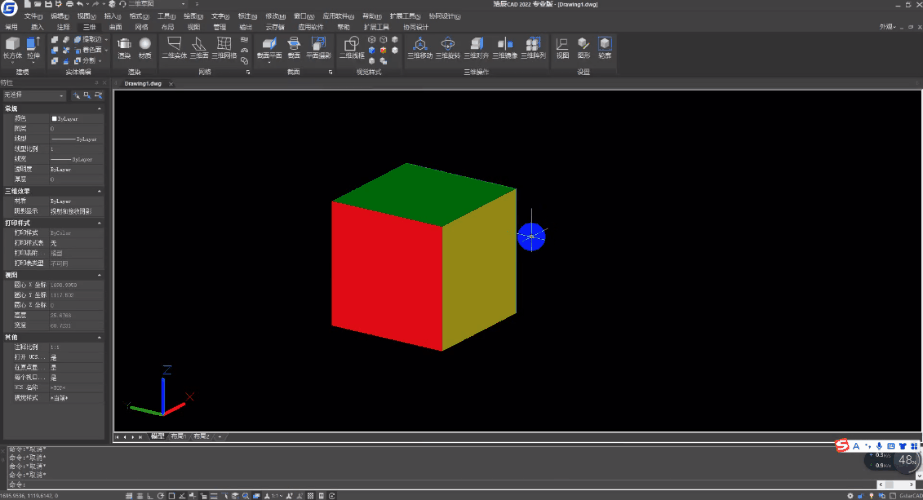

在【实体编辑】功能区，点击【拉伸面】—【着色面】，选择立方体的一面，并输入颜色的索引号。再将立方体进行旋转，对六面都进行着色即可。以下为颜色的索引号：红色-1、黄色-2、绿色-3、青色-4、蓝色-5、橙色-30。

步骤三：魔方的倒圆角

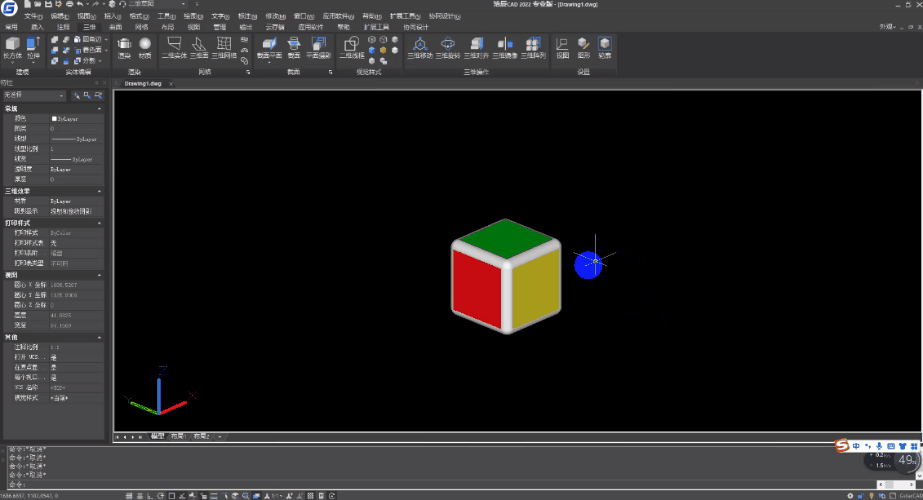

在【实体编辑】功能区，点击【提取边】—【圆角边】，半径默认为【1】，选择【环（L）】，选择最上方面中的四条边线，点击确定即可。

步骤四：三维阵列成型

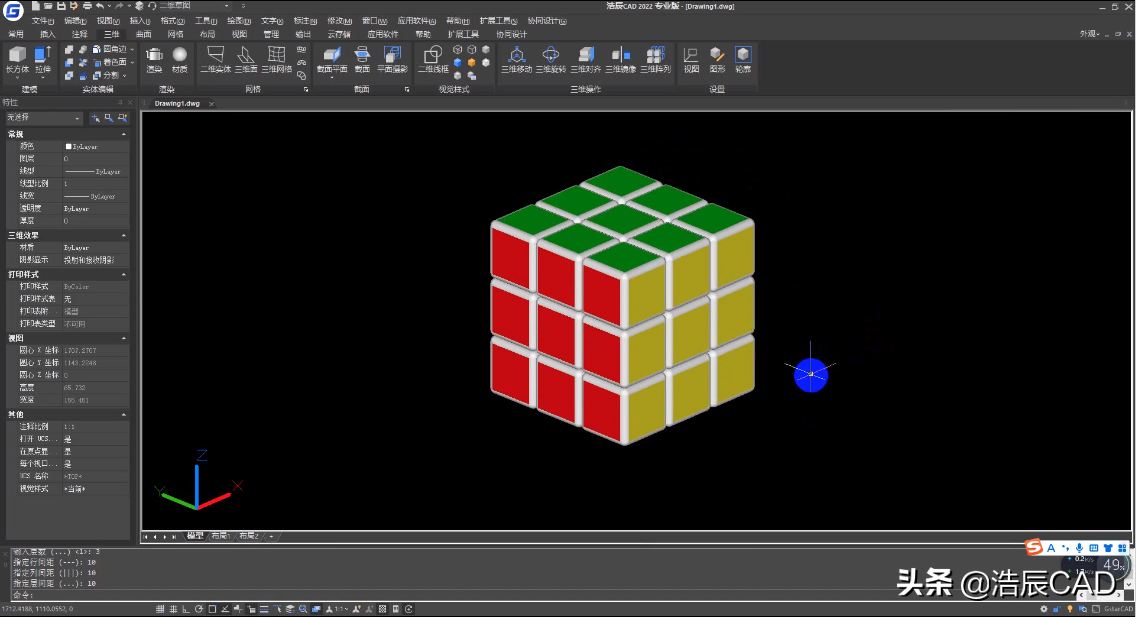

在浩辰CAD命令行输入快捷命令【3A】，也就是三维阵列功能（3DARRAY），对立方体进行阵列，即可完成魔方整体建模。

浩辰CAD提供了丰富的3D设计功能，轻松几步，就能完成3D魔方的创意建模！
